Acerca do posicionamento de satélites, julgue o item a seguir.

Para a manutenção da posição de um satélite em órbita geoestacionária, são necessárias manobras de controle de inclinação (north-south) para compensar a perturbação de inclinação causada pelos efeitos lunisolares.

Acerca do posicionamento de satélites, julgue o item a seguir.

No problema inverso de determinação orbital a partir de duas observações de posição e velocidade em instantes diferentes, existe solução única para os elementos keplerianos caso o vetor de momento angular resultante seja perpendicular ao vetor posição média.

        Duas partículas, de massas m1 e m2, interagem apenas pela força gravitacional e apresentam movimento relativo que pode ser descrito por um corpo de massa reduzida sob a ação de uma força central , em que G corresponde à constante gravitacional e  corresponde ao vetor posição relativa entre as partículas  em que  é o vetor posição da partícula 2 e  é o vetor posição da partícula 1.

A partir do cenário descrito, julgue o item que se segue.

A massa reduzida µ permite transformar o problema de dois corpos em um problema de um único corpo submetido a uma força central XX .

        Duas partículas, de massas m1 e m2, interagem apenas pela força gravitacional e apresentam movimento relativo que pode ser descrito por um corpo de massa reduzida sob a ação de uma força central , em que G corresponde à constante gravitacional e  corresponde ao vetor posição relativa entre as partículas  em que  é o vetor posição da partícula 2 e  é o vetor posição da partícula 1.

A partir do cenário descrito, julgue o item que se segue.

Para o cenário descrito, as únicas primeiras integrais independentes são a energia total, o módulo do momento angular e o vetor Laplace-Runge-Lenz, inexistindo outras integrais de movimento.

        Duas partículas, de massas m1 e m2, interagem apenas pela força gravitacional e apresentam movimento relativo que pode ser descrito por um corpo de massa reduzida sob a ação de uma força central , em que G corresponde à constante gravitacional e  corresponde ao vetor posição relativa entre as partículas  em que  é o vetor posição da partícula 2 e  é o vetor posição da partícula 1.

A partir do cenário descrito, julgue o item que se segue.

No cenário descrito, o vetor de Laplace-Runge-Lenz está alinhado com o eixo maior da elipse que descreve o movimento relativo do corpo de massa reduzida e aponta do foco ao periélio; a conservação desse vetor garante que a orientação da elipse permaneça fixa no espaço inercial para um problema de dois corpos sujeitos apenas à força gravitacional inversa ao quadrado da distância relativa.

        Duas partículas, de massas m1 e m2, interagem apenas pela força gravitacional e apresentam movimento relativo que pode ser descrito por um corpo de massa reduzida sob a ação de uma força central , em que G corresponde à constante gravitacional e  corresponde ao vetor posição relativa entre as partículas  em que  é o vetor posição da partícula 2 e  é o vetor posição da partícula 1.

A partir do cenário descrito, julgue o item que se segue.

A solução geral da equação de movimento do corpo de massa reduzida no cenário descrito pode ser dada pela expressão a seguir, em que  sãos vetores constantes, ω corresponde à frequência angular e t, ao tempo.

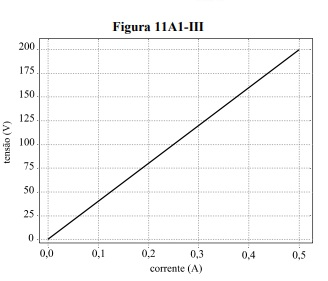

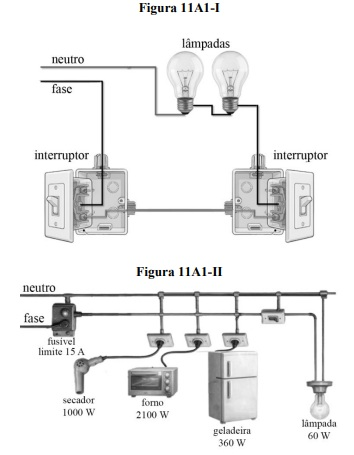

        A figura 11A1-I é um esboço de um circuito elétrico com dois interruptores do tipo paralelo (também conhecido como three-way), ligados à duas lâmpadas incandescentes. A figura 11A1-II representa o esboço de vários componentes ligados à rede elétrica, os quais possuem resistências elétricas ôhmicas. A corrente máxima permitida pelo fusível de proteção da rede é de 15 A. A resistência elétrica de cada lâmpada da figura 11A1-I é dada pelo gráfico na figura 11A1-III.

Com base nestas informações, julgue o item subsequente.

O efeito Joule é a transformação de energia elétrica em energia térmica durante a passagem da corrente por um condutor, sendo responsável pelo aquecimento nos equipamentos como o forno elétrico e o secador.



        A figura 11A1-I é um esboço de um circuito elétrico com dois interruptores do tipo paralelo (também conhecido como three-way), ligados à duas lâmpadas incandescentes. A figura 11A1-II representa o esboço de vários componentes ligados à rede elétrica, os quais possuem resistências elétricas ôhmicas. A corrente máxima permitida pelo fusível de proteção da rede é de 15 A. A resistência elétrica de cada lâmpada da figura 11A1-I é dada pelo gráfico na figura 11A1-III.

Com base nestas informações, julgue o item subsequente.

Caso os equipamentos tenham apenas resistências elétricas ôhmicas (constantes com a variação da frequência da rede elétrica) e a tensão da rede caia para 110 V, o efeito Joule em cada equipamento será menor, o que reduzirá também o risco de o fusível queimar com todos os equipamentos ligados.



        A figura 11A1-I é um esboço de um circuito elétrico com dois interruptores do tipo paralelo (também conhecido como three-way), ligados à duas lâmpadas incandescentes. A figura 11A1-II representa o esboço de vários componentes ligados à rede elétrica, os quais possuem resistências elétricas ôhmicas. A corrente máxima permitida pelo fusível de proteção da rede é de 15 A. A resistência elétrica de cada lâmpada da figura 11A1-I é dada pelo gráfico na figura 11A1-III.

Com base nestas informações, julgue o item subsequente.

Caso todos os equipamentos da figura 11A1-II sejam ligados simultaneamente em uma rede de 220 V, o fusível de 15 A do circuito será acionado, interrompendo a corrente.



        A figura 11A1-I é um esboço de um circuito elétrico com dois interruptores do tipo paralelo (também conhecido como three-way), ligados à duas lâmpadas incandescentes. A figura 11A1-II representa o esboço de vários componentes ligados à rede elétrica, os quais possuem resistências elétricas ôhmicas. A corrente máxima permitida pelo fusível de proteção da rede é de 15 A. A resistência elétrica de cada lâmpada da figura 11A1-I é dada pelo gráfico na figura 11A1-III.

Com base nestas informações, julgue o item subsequente.

A resistência equivalente da associação das duas lâmpadas no circuito da figura 11A1-I é inferior a 100 Ω.
