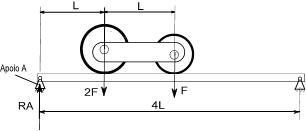

Uma viga bi-apoiada de comprimento 4L suporta duas rodas interligadas com distância entre centros L. A roda mais pesada tem peso 2F e tem seu centro situado a uma distância L do apoio A. A roda mais leve tem peso F e tem seu centro situado a uma distância 2L do apoio A.



A Reação RA vertical que o apoio A exerce na viga nesse instante é:

O gráfico mostra a curva de corrente de partida de um motor de corrente alternada trifásico. A corrente de partida é três vezes a corrente nominal (In) de consumo de potência contínua que será alcançada após um determinado tempo segundo a curva mostrada. Como elemento de proteção desse motor, deseja-se colocar um fusível. Na figura também são mostradas as curvas de corrente pelo tempo que três diferentes fusíveis (A, B e C) podem suportar até a fusão.



Em relação à escolha de um dos três fusíveis para proteção desse motor, considere as afirmativas a seguir:
I - O fusível A é inadequado, pois na partida normal do motor, o tempo de fusão será alcançado e, portanto, o fusível vai impedir o funcionamento do motor.
II - O fusível B é adequado, pois o tempo de fusão não é atingido pela partida do motor, e a corrente máxima contínua que o fusível suporta é idêntica à do motor.
III - O fusível C permite a partida do motor, mas como a corrente contínua que o fusível suporta é três vezes a corrente nominal do motor, não haverá proteção adequada para possíveis sobrecargas duradouras na operação do motor.
É correto o que se afirma em:

Segundo a NR 12, o empregador deve adotar medidas de proteção para o trabalho em máquinas e equipamentos, capazes de garantir a saúde e a integridade física dos trabalhadores.
Na implantação das medidas de proteção, deve ser dada maior prioridade às medidas:

A Análise de Modo e Efeito de Falha (FMEA - Failure Mode and Effect Analysis) é uma ferramenta que busca evitar, por meio da análise das falhas potenciais e por propostas de ações de melhoria, que ocorram falhas no projeto do produto ou do processo. Já a Análise de Modo de Falha, Efeitos e Criticidade (FMECA - Failure Mode, Effects and Criticality Analysis) indica que a análise de criticidade é também realizada. A opção de se aplicar um FMECA ao invés de FMEA está centrada:

Em uma operação de desbaste, foram especificados os seguintes parâmetros de usinagem:
- velocidade de avanço [m/min]: 0.6 / π
- rotação [rpm]: 2000 / π
- diâmetro inicial [mm] = 20
- diâmetro final [mm] = 12
- número de passes: 1

Os valores da velocidade de corte, em m/min, e da área de cavaco, em mm², da operação são, respectivamente:

Sobre o ajuste 35 G10/h9, analise as informações a seguir:
1 - ajuste com interferência, no sistema eixo-base;
2 - ajuste com folga com IT do eixo 10;
3 - ajuste incerto com IT do furo 9;
4 - ajuste com folga, no sistema eixo-base;
5 - dimensão nominal é 35 mm e os IT's do furo e do eixo são 10 e 9, respectivamente.

É verdadeiro somente o que se informa em:

A figura abaixo apresenta dois diagramas em blocos para uma mesma função de transferência.



Para que esses diagramas sejam equivalentes, A e B devem ser iguais a:

O conversor CC-CC apresentado na figura abaixo possui característica de transferência do tipo abaixadora-elevadora de tensão.



Esse conversor é do tipo:

Observe o mapa de Karnaugh de um circuito digital.



A saída desse circuito é:

O circuito abaixo é composto por uma fonte CC, duas chaves normalmente abertas e uma lâmpada. O estado da lâmpada acesa indica saída “1" e apagada “ " e as chaves “a" e “b", indicam as entradas, em que cada chave indica entrada “1" quando fechada e “ " quando aberta.



A função boleana representada por esse circuito é:
