Seja um sistema de alimentação elétrico com as fases R, S, T e um neutro N para a ligação de um motor trifásico com os terminais, conforme a figura abaixo:

Uma ligação do tipo TRIÂNGULO requer as conexões:

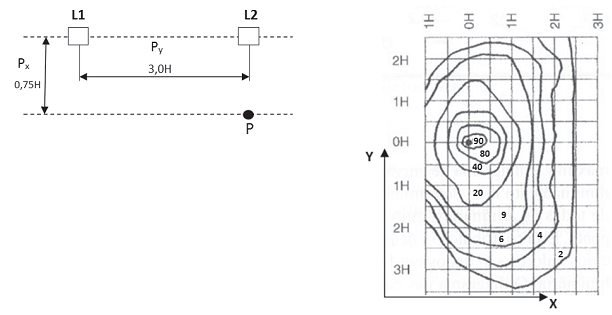

Na figura abaixo tem-se a representação de duas luminárias L1 e L2 possuindo cada uma delas um iluminamento máximo de 20 lux. As luminárias possuem o Diagrama de curvas Isolux também ilustrado a seguir.

Nota: As posições Px e Py foram fornecidas em múltiplos da altura da luminária H para verificação direta no diagrama.

Baseado nos dados do Diagrama Isolux, os valores aproximados das contribuições de L1 e L2 no ponto P SERÃO:

A NBR-5410 classifica os Sistemas de Aterramento utilizando a simbologia com letras para identificar a situação da alimentação e das massas em relação à terra, além de outras letras eventuais para condutores de proteção e neutro.

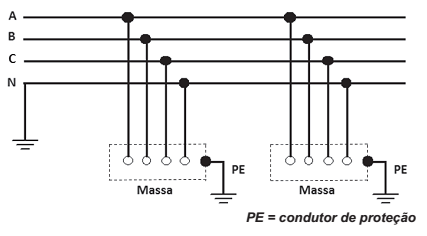

A figura abaixo refere-se a um tipo de Sistema de Aterramento.

Marque a opção correta referente ao sistema apresentado na figura:

As afirmativas abaixo são referentes à condição em que o ponto de curto-circuito está distante dos terminais do gerador.

I. A corrente de curto-circuito inicia-se com máxima simetria e torna-se gradualmente assimétrica.

II. O componente contínuo da corrente de curto-circuito tem valor decrescente e é formado em virtude da propriedade característica do fluxo magnético que não pode variar bruscamente.

III. O gerador é a principal fonte da corrente de curto-circuito.

IV. Nas instalações elétricas alimentadas por fontes localizadas distantes, a corrente alternada de curto-circuito inicia com um valor muito elevado e vai decrescendo até alcançar a corrente permanente.

Marque a opção CORRETA:

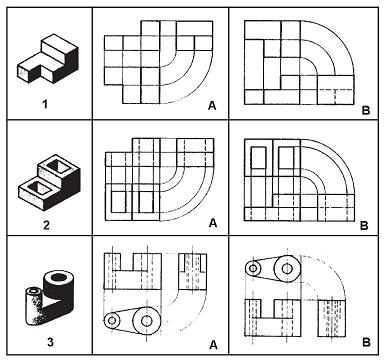

Estão corretamente representados no 1° diedro as projeções representadas pelas indicações:

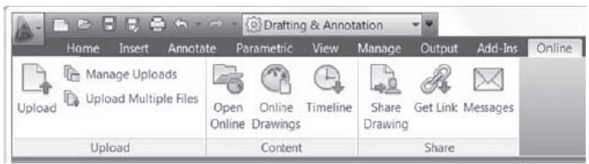

No projeto de um sistema de ar condicionado, foi sugerido ao projetista o acesso à aba Online do AutoCAD, para que fossem exibidas algumas de suas funcionalidades, como é mostrado na figura abaixo.

Uma delas é o AutoCAD WS, que permite
