A figura acima representa a Estrutura do Cabeamento Genérico de acordo com a norma NBR 14.565/2007. Os números referem-se aos elementos funcionais deste sistema. Uma identificação CORRETA para estes números é:

No projeto de uma subestação para atendimento a uma repartição pública, tem-se as seguintes cargas:

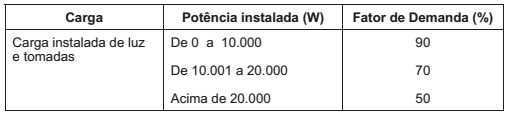

Para a carga instalada de luz e tomadas considere a tabela abaixo:

A potência Total em kW vale:

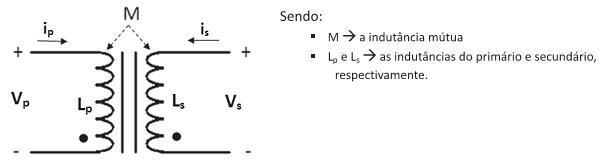

O Transformador abaixo utiliza a convenção de ponto para indicar a polaridade da tensão mútua. Analise cada uma das seguintes afirmativas como verdadeira (V) ou falsa (F):

I. Uma corrente i que entra em um terminal com ponto de um enrolamento induz uma tensão M di/dt com polaridade positiva no terminal com ponto do outro enrolamento.

II. Uma corrente i que entra em um terminal sem ponto de um enrolamento induz uma tensão M di/dt com polaridade positiva no terminal sem ponto do outro enrolamento.

III. A tensão no primário será → V_p = L_p di_p /dt + M di_s /dt.

IV. A tensão no secundário será → V_s = - M di_p /dt + L_s di_s /dt.

A sequência CORRETA é:

Um SPDA é constituído de três partes: sistemas captores, sistemas de descida e sistemas de aterramento. A 1ª coluna mostra alguns destes sistemas e a 2ª coluna exemplos de elementos dos mesmos.

Coluna 1

( 1 ) Captores naturais.

( 2 ) Captores não naturais.

( 3 ) Descidas naturais.

( 4 ) Descidas não naturais.

Coluna 2

( a ) Condutores de cobre nu instalados sobre as laterais das edificações ou nela embutidos.

( b ) Condutores de cobre nu diretamente enterrados em torno das edificações.

( c ) Coberturas metálicas ou tanques metálicos.

( d ) Postes metálicos, torres metálicas de comunicação.

( e ) Tipo Franklin.

( f ) Fundações de concreto armado das edificações.

A sequência CORRETA é:

A seguir são apresentadas algumas características referentes aos principais tipos de lâmpadas.

I. Lâmpadas dicróicas.

II. O starter é um dispositivo usado na partida que emprega dois metais em forma de lâmina com coeficientes de dilatação diferentes.

III. Lâmpadas vapor de mercúrio e vapor de sódio de alta pressão.

IV. Como componente deste tipo de lâmpada, tem-se o cimento que é uma massa especial colocada internamente na borda da base.

A relação CORRETA entre as características e o tipo de lâmpada é:
