Um transformador tem a especificação:

110 V - 220 V / 9 + 9 V - 1A.

O seu enrolamento primário tem três terminais, sendo o central na cor amarela e os extremos nas cores preta e vermelha. O seu enrolamento secundário tem três terminais, sendo o central na cor preta e os extremos na cor laranja.

Considere as proposições abaixo.

I. Alimentando o primário com 220 V nos terminais preto e vermelho e estando o secundário sem carga, a tensão entre o terminal preto do secundário e qualquer terminal laranja é de 9 V.

II. Alimentando o primário com 110 V nos terminais preto e amarelo e estando o secundário sem carga, a tensão entre os terminais de cor laranja é de 18 V.

III. Alimentando o enrolamento primário com 110 V nos terminais preto e vermelho e estando o secundário sem carga, a tensão entre os terminais de cor laranja é de 36 V. IV. A potência máxima que o transformador pode fornecer a uma carga é 18 VA.

É correto o que se afirma APENAS em

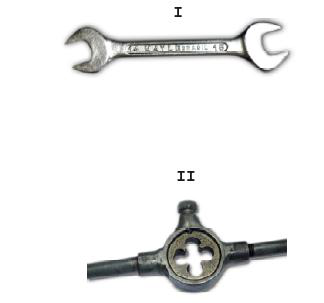

Observe as ferramentas representadas abaixo.

Elas correspondem a

I II

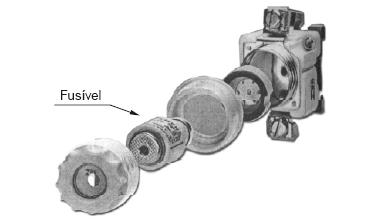

Considere o fusível ilustrado abaixo.

Ele é do tipo

Considere a tabela abaixo contendo os grupos de cores primárias (Grupo 01) e secundária (Grupo 02) usada para a codificação e identificação dos pares de cabos telefônicos.

Grupo 01 - Cores primárias/Grupo 02 - Cores Secundárias

Número do par / Cor / Unidade do par / Cor

01 a 05 - branco - 1 e 6 - azul

-06 a 10 - vermelho - 2 e 7 - laranja -

11 a 15 - preto - 3 e 8 - verde

16 a 20 - amarelo - 4 e 9 - marrom

21 a 25 - roxo - 5 e 0 - cinza

No cabo telefônico interno do tipo CI 40-25, as cores dos pares de números 13 e 22 são, respectivamente,

Considere as duas tomadas:

I. dois pólos - bifásica - 220 V

II. três pólos - monofásica - 127 V com terra

Em relação aos testes feitos nessas tomadas com uma lâmpada teste néon, pode-se afirmar que:

Para medir a tensão de uma tomada trifásica de uma oficina onde operam máquinas a motores, o seletor do multímetro deve estar em

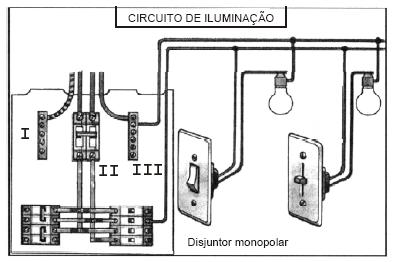

A ilustração mostra um quadro de distribuição de uma instalação elétrica residencial.

Assinale a alternativa que identifica os barramentos I, II e III.

I II III

Considere um motor monofásico 127 V/220 V com fase auxiliar e seis terminais de acesso e analise as proposições seguintes.

I. O enrolamento auxiliar atua apenas durante a partida do motor, sendo desligado em seguida por uma chave centrífuga.

II. Para inverter o sentido de rotação, basta inverter a ligação do enrolamento auxiliar.

III. Ele possui dois enrolamentos principais: ligados em série, o motor opera com 127 V; ligados em paralelo, ele opera em 220 V.

É correto o que se afirma APENAS em

Na cabine primária, a sua chave geral é comandada pelos dispositivos de proteção indicados em

Das instalações monofásicas de 127 V descritas nas alternativas, a que demanda da rede elétrica o maior valor de corrente é:
