Ao preparar um olhal para conectar a parte descascada da extremidade de um fio rígido ao parafuso de um soquete de porcelana de lâmpada incandescente indica-se utilizar, dentre as ferramentas abaixo,

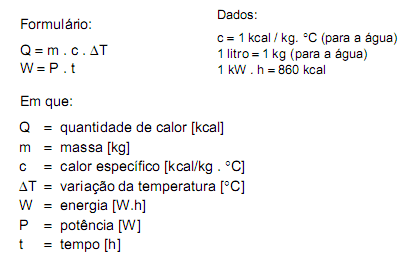

Um sistema de aquecimento, composto por uma resistência elétrica que dissipa uma potência de 1 000 W, será utilizado para aquecer 50 litros de água durante 2 horas. A temperatura inicial da água é de 22 °C.

A temperatura final da água será

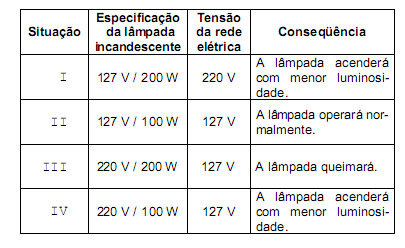

Considere as seguintes situações:

Estão corretas APENAS as situações

Em um motor monofásico de fase auxiliar de seis terminais de acesso, um enrolamento principal está conectado aos terminais 1 e 2, o outro enrolamento principal está conectado aos terminais 3 e 4 e o enrolamento auxiliar está conectado aos terminais 5 e 6. Ele pode operar em 110 V ou 220 V, dependendo do modo como os terminais de acesso são interligados entre si e com a rede elétrica. Analise as afirmações seguintes, em relação ao esquema descrito:

I. O enrolamento auxiliar atua apenas durante a partida do motor.

II. O enrolamento auxiliar atua tanto durante a partida quanto durante o desligamento do motor.

III. O sentido de rotação do rotor pode ser mudado invertendo-se a polaridade de um dos enrolamentos principais.

IV. O sentido de rotação do rotor pode ser mudado invertendo-se a polaridade do enrolamento auxiliar.

V. Para operar em 110 V, os enrolamentos principais devem estar ligados em série e para operar em 220 V devem estar ligados em paralelo.

VI. Para operar em 110 V, os enrolamentos principais devem estar ligados em paralelo e para operar em 220 V devem estar ligados em série.

Está correto o que se afirma APENAS em

Um transformador possui a especificação 110 V – 220 V / 15 + 15V – 2 A. O enrolamento primário tem três terminais, sendo o central na cor amarela e os extremos nas cores preta e vermelha. O enrolamento secundário tem também três terminais, sendo o central na cor preta e os extremos na cor verde. Analise as afirmações seguintes referentes ao transformador descrito acima:

I. Alimentando o enrolamento primário com tensão de 110 V por meio dos terminais preto e amarelo e estando o secundário sem carga, a corrente no primário será de 2 A.

II. Alimentando o enrolamento primário com tensão de 220 V por meio dos terminais preto e vermelho e estando o secundário sem carga, a tensão entre os terminais verdes será de 30 V.

III. A potência máxima que o transformador pode fornecer a uma carga é 60 VA.

É correto o que se afirma APENAS em

Em instalações elétricas industriais, comerciais, depósitos e oficinas são muito utilizadas as caixas de derivação ou de passagem para instalações aparentes. Essas caixas são denominadas

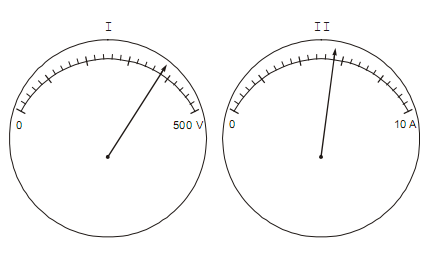

Considere as figuras abaixo.

Os instrumentos I e II estão indicando, respectivamente,

Para a instalação de um chuveiro de 5 400 W em rede bifásica de 220 V em um apartamento, a seção nominal do condutor e o tipo de disjuntor mais adequados são, respectivamente,

A concessionária de energia elétrica exige um consumo mínimo de potência para que uma empresa possa solicitar uma cabine primária. A tensão normalizada da entrada da cabine primária e o consumo mínimo de potência exigido são, respectivamente,

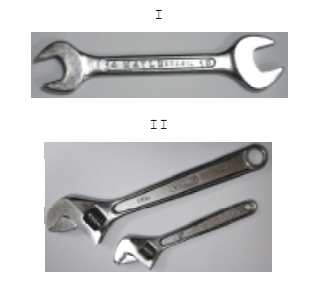

As figuras abaixo correspondem a ferramentas utilizadas no trabalho de instalação e manutenção de circuitos elétricos prediais.

As ferramentas I e II são, respectivamente,
