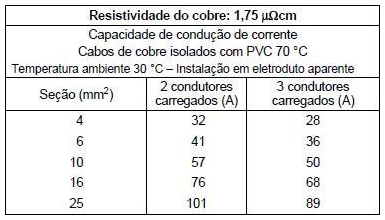

Analise o quadro abaixo.


Uma instalação elétrica monofásica de 127 V com carga de 7,2 kW e fator de potência 0,8 necessita, apenas pela capacidade de condução de corrente, de condutores com seção mínima de

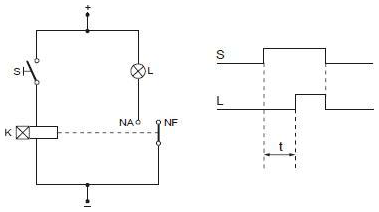

O dispositivo K simbolizado no circuito abaixo tem o seu comportamento representado graficamente.



Trata-se de

O circuito abaixo está operando em regime permanente senoidal. O voltímetro indica uma tensão eficaz de 50 V e o amperímetro uma corrente eficaz de 5 A.

Adotando fase inicial nula para a corrente I , a tensão E do gerador vale

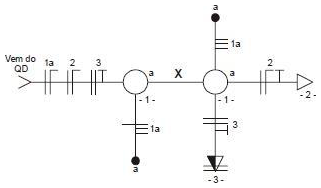

O diagrama unifilar abaixo corresponde à instalação elétrica de duas lâmpadas incandescentes em paralelo comandadas por dois interruptores localizados em pontos distintos do ambiente, uma tomada de uso geral de 127 V e outra de uso específico de 220 V.



Para completar o diagrama, o eletroduto X deve ser representado por

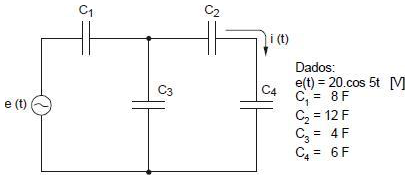

No circuito abaixo, os capacitores têm carga inicial nula.



A expressão da corrente i(t) é:

Uma instalação elétrica de 220 V alimenta uma carga indutiva que consome 2 kW e 4 kVAr em série com um capacitor que consome 2 kVAr. O fator de potência total dessa instalação vale

Um condutor de cobre de 1,5 mm² de seção e resistividade de 1,7 x 10^-8 mΩ tem resistência de 600 mΩ. Então, o seu comprimento é de, aproximadamente,

Duas subestações de alta tensão X e Y são interligadas por uma linha de transmissão. Para efeito de análise, cada fase da linha pode ser representada por um modelo elétrico constituído dos parâmetros resistência (R), capacitância (C) e indutância (L) e que se encontra descrito em:

O índice de proteção dos transformadores (IP) possui basicamente dois algarismos que significam
