Fator de forma é definido como a fração da radiação que emana de uma superfície e chega à outra. Segundo o teorema da reciprocidade,

Na inspeção de um montacarga, acionado por cabos, verificou-se que o tambor apresentava pequeno diâmetro e canais de assentamento muito justos, contribuindo para uma provável falha por fadiga. A ser confirmada esta falha, em uma inspeção o cabo apresentará

No gráfico de curvas S de custos, as curvas CE, VA e CR representam, respectivamente: custos estimados, valores que forem sendo agregados e custos efetivamente realizados, conforme mostrados abaixo.



Sendo (índice de custos) e (índice de tempo), haverá perda em relação ao custo orçado e atraso no cronograma se

Quando utilizado o puro como gás de proteção no processo de soldagem MAG,

No acompanhamento e monitoração de uma máquina, foram registradas vibrações, com grande número de picos harmônicos e elevado ruído de fundo.



O espectro de frequência apresentado, indica a existência de

Cinco molas, com rigidez igual a 15 kN/m cada, estão dispostas paralelamente em um suporte de apoio de um motor com peso total de 300 N. A frequência natural do motor é dada por sendo k, a constante total das molas, e m, a massa do motor. Adotando-se a aceleração da gravidade igual a 10 m/s², a velocidade crítica do motor, dada em rpm, será de, aproximadamente,

A figura representa um ciclo de um sistema de controle automático de um trocador de calor, aquecido por circulação de vapor através de uma serpentina interna. Atingida a temperatura des ejada, o sistema deverá mantê-la estabilizada.



Nesse caso, o dispositivo que ocupa a posição

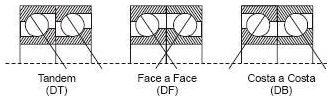

Adequados para suportar cargas axiais ou combinadas, os rolamentos de contato angular podem ser montados aos pares, como mostrados abaixo.



Os rolamentos, na disposição

O mecanismo de Genebra, esquematizado abaixo, é utilizado quando se deseja que um eixo gire intermitentemente.



Se ? = 36º e o disco motor gira a 20 rpm, então o intervalo de parada do eixo esquerdo é de

O esquema abaixo mostra um sistema aberto de aquecimento solar de água com circulação natural.



Nesse sistema, um respiro ou uma válvula de segurança deve ser colocada no duto
