A pilha de protocolos TCP/IP é composta pelas seguintes camadas:

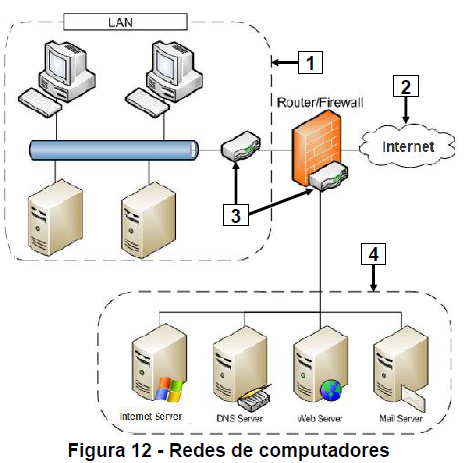

A questão a seguir se baseia na Figura 12, que mostra, esquematicamente e de forma estilizada, os seguinte aspectos: (1) a seta nº 1 aponta para rede de computadores local (LAN), interna, que utiliza o esquema de endereçamento lógico IP; (2) a seta nº 2 aponta para uma conexão com a Internet feita por meio de um roteador; (3) a seta nº 3 aponta para dois roteadores, que também desempenham a função de firewall; e (4) a seta nº 4 aponta para uma rede intermediária integrada por diversos servidores, tais como servidor de DNS e servidor de e-mail, dentre outros.

Na Figura 12, é possível observar a existência de uma rede local interna (LAN), apontada pela seta nº 1, assim como uma rede de computadores intermediária, apontada pela seta nº 4. Essas redes foram criadas entre os roteadores apontados pela seta nº 3, que também desempenham a função de firewall. Na rede intermediária, existem diversos servidores, como, por exemplo, os servidores Web e DNS, dentre outros. Essa rede intermediária (seta nº 4) possibilita uma melhoria da segurança da rede LAN (seta nº 1), reduzindo a possibilidade da invasão na rede interna por pessoas mal-intencionadas. Nesse caso, a rede intermediária, apontada pela seta nº 4, situada entre uma rede não confiável (Internet) e uma rede confiável (LAN), é chamada de:

O endereço de IP 200.181.10.0/30, representado de acordo com o CIDR (Classless Inter- Domain Routing), tem a seguinte máscara de subrede:

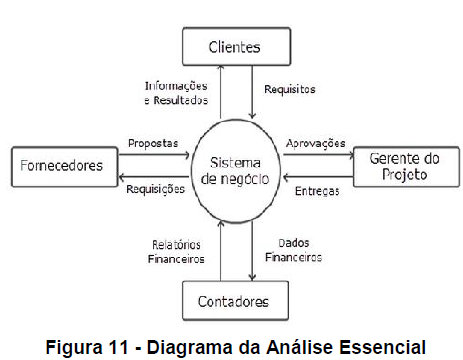

A questão a seguir se baseia na Figura 11, que mostra um diagrama da Análise Essencial.

Considere as seguintes assertivas sobre o diagrama da Análise Essencial, mostrado na Figura 11:

I. Esse diagrama faz parte do Modelo Comportamental e é chamado de "Diagrama de Fluxo de Dados de nível 0 (zero)".

II. No diagrama da Figura 11, "Clientes", "Fornecedores", "Contadores" e "Gerente do Projeto" são chamados de "Terminadores" e caracterizam-se por serem produtores e/ou consumidores de informações.

III. Na Figura 11, as setas com os dizeres "Informações e Resultados", "Requisitos", "Aprovações", "Entregas", "Propostas", "Requisições", "Relatórios Financeiros" e "Dados Financeiros" são fluxos de diálogo, que representam um item de dado ou uma coleção de dados. Os fluxos de diálogo são detalhados no Dicionário de Dados.

Quais estão corretas?

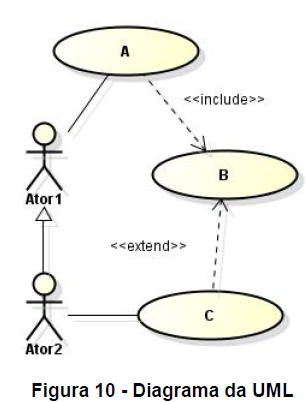

A questão a seguir se baseia na Figura 10 que mostra, esquematicamente, um diagrama da UML, onde se substituiu, em alguns locais, nomes significativos por letras ("A", "B" e "C") e identificadores ("Ator1" e "Ator2").

Após observar a Figura 10, que mostra um diagrama da UML, pode-se afirmar que:

I. "A" é um caso de uso base sendo que, em algum ponto de sua especificação, será incluído, obrigatoriamente, o caso de uso "B".

II. "B" é um caso de uso base que, em algum ponto de sua especificação, poderá ou não ser estendido pelo caso de uso "C", dependendo do atendimento ou não de uma determinada condição.

III. O "Ator2" poderá realizar somente as seguintes atividades: (1) enviar dados para o caso de uso "C"; e (2) receber dados do caso de uso "C".

Quais estão corretas?

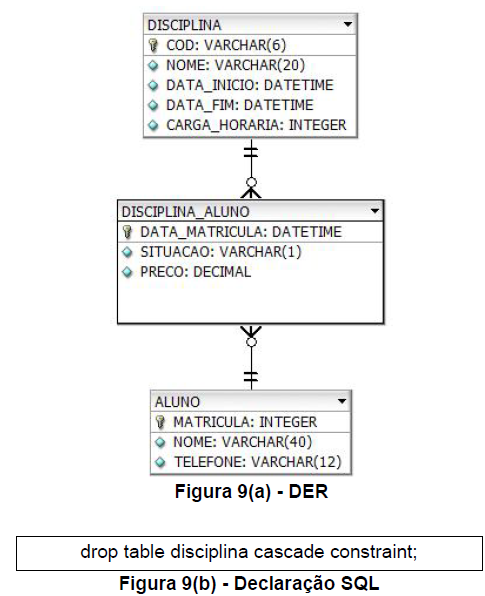

A questão a seguir se baseia nas Figuras 9(a) e 9(b). A Figura 9(a) mostra um Diagrama Entidade Relacionamento (DER), a partir do qual foram criadas e populadas, no banco de dados Oracle 11g, todas as tabelas, considerando-se os seguintes aspectos: (1) o Oracle 11g encontra-se instalado em um computador com o sistema operacional Windows; (2) na criação das tabelas, respeitou-se, rigorosamente, os conceitos do modelo relacional e as restrições das integridades de identidade e relacional; (3) as tabelas foram criadas respeitando-se, ao máximo, os nomes, tipos de dados, domínios, cardinalidades e demais detalhes mostrados no DER; (4) na criação das tabelas, foram feitas as adaptações necessárias, devido as restrições do banco de dados Oracle 11g; (5) os campos das tabelas não deverão aceitar valores nulos, com exceção para a chave estrangeira, se for o caso; (6) todas as tabelas foram criadas e populadas no mesmo esquema de banco de dados e pelo mesmo usuário de banco; e (7) o banco de dados Oracle 11g está configurado para aceitar o tipo de data no formato dia/mês/ano (DD/MM/AAAA). A Figura 9(b) mostra uma declaração SQL, que será executada no banco de dados Oracle 11g.

A Figura 9(a) exibe um DER, no qual existe uma entidade chamada "DISCIPLINA". Considere as seguintes assertivas sobre essa entidade:

I. O atributo "COD" é uma superchave.

II. O conjunto de atributos "NOME", "DATA_INICIO", "DATA_FIM" e "CARGA_HORARIA" é uma superchave.

III. O conjunto de atributos "COD", "NOME", "DATA_INICIO", "DATA_FIM" e "CARGA_HORARIA" é uma superchave.

Quais estão corretas?

A questão a seguir se baseia nas Figuras 9(a) e 9(b). A Figura 9(a) mostra um Diagrama Entidade Relacionamento (DER), a partir do qual foram criadas e populadas, no banco de dados Oracle 11g, todas as tabelas, considerando-se os seguintes aspectos: (1) o Oracle 11g encontra-se instalado em um computador com o sistema operacional Windows; (2) na criação das tabelas, respeitou-se, rigorosamente, os conceitos do modelo relacional e as restrições das integridades de identidade e relacional; (3) as tabelas foram criadas respeitando-se, ao máximo, os nomes, tipos de dados, domínios, cardinalidades e demais detalhes mostrados no DER; (4) na criação das tabelas, foram feitas as adaptações necessárias, devido as restrições do banco de dados Oracle 11g; (5) os campos das tabelas não deverão aceitar valores nulos, com exceção para a chave estrangeira, se for o caso; (6) todas as tabelas foram criadas e populadas no mesmo esquema de banco de dados e pelo mesmo usuário de banco; e (7) o banco de dados Oracle 11g está configurado para aceitar o tipo de data no formato dia/mês/ano (DD/MM/AAAA). A Figura 9(b) mostra uma declaração SQL, que será executada no banco de dados Oracle 11g.

A tabela "ALUNO" foi criada, no banco de dados Oracle 11g, conforme constante no DER da Figura 9(a). Após ser criada, essa tabela foi populada com dados. Deseja-se, agora, acrescentar nessa tabela uma nova coluna com as seguintes características: (1) a nova coluna se chamará "CPF" ; (2) essa coluna será do tipo alfanumérico, de até onze posições, e (3) a coluna não será de preenchimento obrigatório, entretanto, ao ser inserido um novo registro nessa tabela, o conteúdo desse campo não poderá se repetir. Nesse sentido, assinale a alternativa que permite inserir a nova coluna "CPF", na tabela "ALUNO", nas condições descritas nesse enunciado.

A questão a seguir se baseia nas Figuras 9(a) e 9(b). A Figura 9(a) mostra um Diagrama Entidade Relacionamento (DER), a partir do qual foram criadas e populadas, no banco de dados Oracle 11g, todas as tabelas, considerando-se os seguintes aspectos: (1) o Oracle 11g encontra-se instalado em um computador com o sistema operacional Windows; (2) na criação das tabelas, respeitou-se, rigorosamente, os conceitos do modelo relacional e as restrições das integridades de identidade e relacional; (3) as tabelas foram criadas respeitando-se, ao máximo, os nomes, tipos de dados, domínios, cardinalidades e demais detalhes mostrados no DER; (4) na criação das tabelas, foram feitas as adaptações necessárias, devido as restrições do banco de dados Oracle 11g; (5) os campos das tabelas não deverão aceitar valores nulos, com exceção para a chave estrangeira, se for o caso; (6) todas as tabelas foram criadas e populadas no mesmo esquema de banco de dados e pelo mesmo usuário de banco; e (7) o banco de dados Oracle 11g está configurado para aceitar o tipo de data no formato dia/mês/ano (DD/MM/AAAA). A Figura 9(b) mostra uma declaração SQL, que será executada no banco de dados Oracle 11g.

Tomando-se como base o texto introdutório dessa questão e o Diagrama Entidade Relacionamento (DER), mostrado na Figura 9(a), foram criadas e populadas, todas as tabelas no banco de dados Oracle 11g. Nesse caso, executando-se, nesse banco de dados, a declaração mostrada na Figura 9(b), pode-se afirmar que

A questão a seguir se baseia nas Figuras 9(a) e 9(b). A Figura 9(a) mostra um Diagrama Entidade Relacionamento (DER), a partir do qual foram criadas e populadas, no banco de dados Oracle 11g, todas as tabelas, considerando-se os seguintes aspectos: (1) o Oracle 11g encontra-se instalado em um computador com o sistema operacional Windows; (2) na criação das tabelas, respeitou-se, rigorosamente, os conceitos do modelo relacional e as restrições das integridades de identidade e relacional; (3) as tabelas foram criadas respeitando-se, ao máximo, os nomes, tipos de dados, domínios, cardinalidades e demais detalhes mostrados no DER; (4) na criação das tabelas, foram feitas as adaptações necessárias, devido as restrições do banco de dados Oracle 11g; (5) os campos das tabelas não deverão aceitar valores nulos, com exceção para a chave estrangeira, se for o caso; (6) todas as tabelas foram criadas e populadas no mesmo esquema de banco de dados e pelo mesmo usuário de banco; e (7) o banco de dados Oracle 11g está configurado para aceitar o tipo de data no formato dia/mês/ano (DD/MM/AAAA). A Figura 9(b) mostra uma declaração SQL, que será executada no banco de dados Oracle 11g.

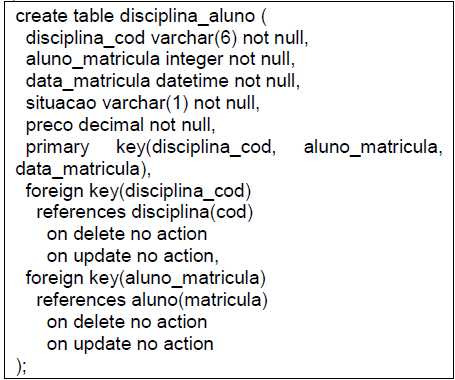

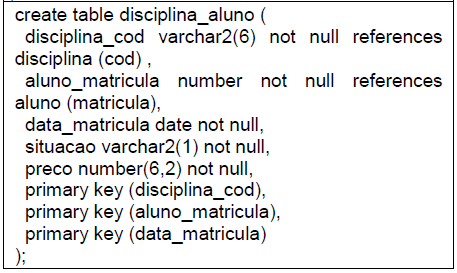

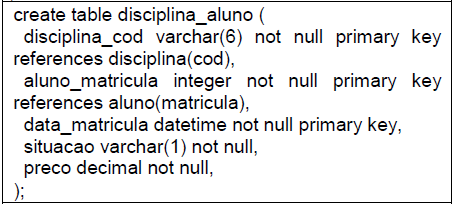

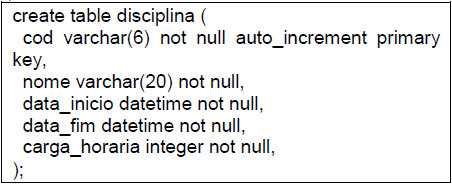

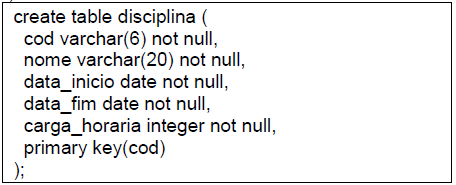

A partir do Diagrama Entidade Relacionamento (DER), mostrado na Figura 9(a), foram criadas e populadas, no banco de dados Oracle 11g, todas as tabelas, considerando os aspectos descritos no texto introdutório dessa questão. Nesse sentido, assinale a alternativa em que a declaração SQL permitiu criar corretamente uma tabela no banco de dados Oracle 11g.

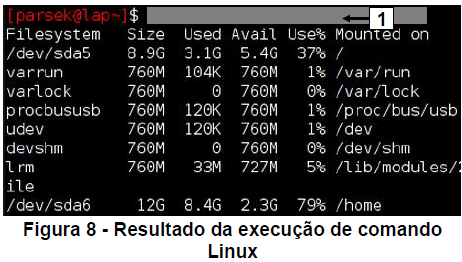

A a seguir se baseia na Figura 8 que mostra, intencionalmente, apenas parte do resultado obtido após se executar um comando do sistema operacional Linux. Nessa Figura, inseriu-se, no local apontado pela seta nº 1, um retângulo, de modo a ocultar o comando digitado nesse local.

Na Figura 8 observa-se o resultado obtido após se executar um comando do sistema operacional Linux. O comando executado permite visualizar os tipos do sistema de arquivos, as partições, os dispositivos montados e o espaço utilizado pelas diversas partições. Nesse caso, podese afirmar que o comando executado, no local apontado pela seta nº 1 foi:
