Relacione corretamente as normas a seguir com sua descrição:
Coluna 1: Normas 1- ABNT NBR 5410. 2- ABNT NBR 13534. 3- ABNT NBR 14039.
Coluna 2: Descrição ( ) Instalações elétricas em estabelecimentos assistenciais de saúde ( ) Instalações elétricas de média tensão de 1,0 kV a 36,2 kV ( ) Instalações elétricas de baixa tensão
Assinale a alternativa que indica a sequência correta, de cima para baixo.

Deseja-se realizar o projeto de iluminação de um ambiente retangular com dimensões de 7 m x 10 m por meio do método dos lúmens. O nível mínimo de iluminância é de 500 lux, fator de utilização de 0,7 e fator de depreciação de 0,80. O número mínimo de luminárias, sabendo que cada luminária possui duas lâmpadas fluorescentes com fluxo luminoso de 2500 lumens cada lâmpada, deve ser igual a

Os curtos-circuitos podem ser classificados em simétricos e assimétricos. Analise as seguintes afirmativas sobre esse tema:
I. Para se calcular o efeito de um curto-circuito simétrico, as componentes de sequência necessárias incluem sequências positiva e negativa. II. O cálculo da corrente de curto-circuito pode ser realizado utilizando-se componentes simétricas, que são denominadas alternada, independente e contínua. III. Um exemplo de curto-circuito assimétrico é o diferencialresidual.
Assinale

A respeito dos transformadores, é incorreto afirmar que

Um motor elétrico opera com uma potência aparente de 5,0 kVA e uma potência reativa de 4 kVAr quando conectado à fonte de alimentação. Além disso, sua potência mecânica, operando em condições nominais, é de 3 HP (cavalos de potência). Nesse caso, o rendimento desse motor é aproximadamente igual a (Dado 1 HP = 746 W)

Analise as afirmativas a seguir sobre os equipamentos de medição:
I. Um voltímetro é conectado em paralelo a um componente do circuito para medir a diferença de potencial elétrico (tensão) entre dois pontos. II. Os amperímetros de corrente alternada têm como característica possuir o secundário do transformador de corrente alimentando o amperímetro. III. Galvanômetro é um instrumento eletromecânico que é basicamente usado para medir correntes elétricas de baixa intensidade.
É(São) correta(s) a(s) afirmativa(s)

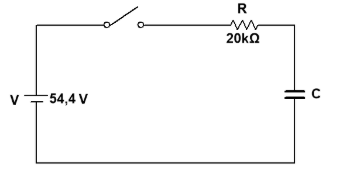

O circuito elétrico a seguir é composto por uma fonte CC de V = 54,4 V, que alimenta um circuito RC em série, através de um chave que está inicialmente aberta.


Sabe-se que o capacitor se encontra inicialmente descarregado e que o valor do resistor é R = 20 kΩ. Nessas condições, ao fechar a chave, o valor da corrente elétrica no circuito no instante t igual à constante de tempo do circuito será de (Considere e = 2,72)

O teorema de Thévenin é um princípio fundamental em circuitos elétricos que permite simplificar um circuito complexo em um equivalente mais simples, composto por uma fonte de tensão (V_Th) em série com uma resistência (R_Th). Considere o circuito a seguir:


Ao obter o circuito equivalente de Thévenin entre os terminais “a” e “b”, é correto afirmar que a tensão de Thévenin V_Th e a resistência de Thévenin R_Th são, respectivamente, iguais a

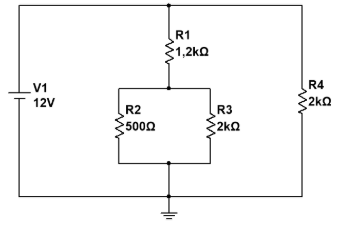

Considere o circuito elétrico a seguir:


Após análise desse circuito elétrico, é correto afirmar que a corrente elétrica no resistor R1 e a diferença de potencial no resistor R2 são, respectivamente, iguais a

Em relação às despesas e transferências de capital com base na legislação pátria, analise as afirmativas a seguir:
I. Os investimentos serão discriminados na Lei de Orçamento segundo os projetos de obras e de outras aplicações. II. Os programas especiais de trabalho que, por sua natureza, não possam cumprir-se subordinadamente às normas gerais de execução da despesa poderão ser custeadas por dotações globais, classificadas entre as Despesas de Capital. III. A Lei de Orçamento consignará auxílio para investimentos que se devam incorporar ao patrimônio das empresas privadas de fins lucrativos.
Assinale
