Ferramenta computacional bastante difundida nas áreas de Arquitetura e Urbanismo e Engenharias, o software AUTOCAD é utilizado na elaboração de projetos arquitetônicos e complementares. Esse software apresenta um recurso de blocos comuns que permitem alterar algumas características, tais como: rotação, medidas, quantidades, etc. dos itens internos, sem precisar explodir ou alterar o bloco original. Esse recurso é conhecido como blocos

Os tipos de linhas (denominação), suas aparências ou características, e sua aplicação geral são padronizados na representação gráfica para projetos arquitetônicos e urbanísticos. No quadro a seguir, são apresentados alguns tipos de linhas e suas respectivas aparências.

Tipo de linha	Aparência
Contigua extralarga
Contigua larga
Contigua estreita
Contigua com zigue-zague estreita

Fonte: Autoria própria.

Com base nesse quadro, no tocante à aplicação geral, o tipo de linha utilizada para representação de curvas de níveis principais, conforme orientação da NBR 6492 (ABNT, 2021), é a linha do tipo contígua

Do ponto de vista técnico, é importante reconhecer o papel da presença da água visando, geralmente, suas implicações nas velocidades de fluxo. No tocante ao fluxo de líquidos, define-se energia de pressão por unidade de peso de água como carga

Nas últimas décadas, a construção civil tem se empenhado em implementar uma série de iniciativas com o objetivo de modernizar os processos construtivos e promover melhores condições ambientais, sociais e econômicas. Sendo assim, a sustentabilidade, na construção civil,

Em qualquer edificação, os pavimentos sem saída em nível para o espaço livre exterior devem ser dotados de escadas, enclausuradas ou não, as quais devem ter

No projeto de elementos estruturais em concreto armado, o dimensionamento deve permitir que os esforços internos atuantes nos elementos sejam resistidos pelo trabalho conjunto do concreto com as barras de aço das armaduras. Entre os esforços atuantes nas vigas de concreto armado, a Força Cortante atuante nesses elementos exige a presença de estribos posicionados ao longo de toda a extensão da viga. A ABNT NBR 6118 permite a utilização de dois modelos de cálculo distintos, os quais consideram que uma parte da resistência à Força Cortante é oriunda dos estribos, e a outra parte é proveniente da contribuição do concreto. Considerando os modelos I e II de cálculo, um engenheiro civil, ao dimensionar uma viga de concreto armado, deve

No dimensionamento de estruturas metálicas, é comum a existência de elementos submetidos à compressão simples, como, por exemplo, as barras de treliças. Na verificação das barras comprimidas é necessário que a força axial de compressão solicitante de cálculo seja menor ou igual à força axial de compressão resistente de cálculo !$ N_{c,\,Rd}. !$ Para a obtenção da força axial de compressão resistente, a ABNT NBR 8800 estabelece a existência de um fator de redução associado à resistência à compressão, denominado !$ \mathcal{X} !$ que, por sua vez, depende do índice de esbeltez reduzido do elemento. A respeito do fator de redução !$ \mathcal{X} !$, sabe-se que !$ \mathcal{X} !$

Considere o excerto abaixo.

A figura abaixo apresenta a envoltória mínima de 1ª ordem para um pilar de seção retangular submetido à flexão composta, onde hx e hy representam as dimensões da seção transversal do pilar nas direções horizontal e vertical, Mx representa o eixo dos momentos em torno do eixo x e My representa o eixo dos momentos em torno do eixo y.

Fonte: Autoria própria

Considerando que a envoltória da figura anterior foi obtida para um pilar de concreto da classe C25, composto por 8 barras de 12,5 mm de diâmetro simetricamente distribuídas, sendo duas delas ao longo de hx e quatro ao longo de hy, constata-se que

O detalhamento de uma estrutura constitui uma das etapas de maior importância durante a elaboração do projeto estrutural. Por meio do detalhamento representado em forma de desenhos contendo vistas, cortes e quantitativos dos elementos estruturais, o engenheiro projetista da estrutura transmite para o cliente como ela deve ser construída. Nas estruturas de concreto armado, as barras das armaduras devem ser detalhadas no projeto de forma que, durante a execução, seja garantido o seu posicionamento durante a etapa de concretagem. Os elementos estruturais como lajes, vigas e pilares possuem particularidades em relação ao detalhamento, no que diz respeito à área de armadura, aos diâmetros das barras e aos espaçamentos máximos e mínimos. Tendo como base o detalhamento de lajes, vigas e pilares, considere as afirmativas abaixo.

I As barras da armadura principal de flexão das lajes devem apresentar espaçamento, no máximo, igual ao dobro da espessura da laje ou 20 cm.

II O diâmetro das barras da armadura longitudinal dos pilares não pode ser inferior a 10 mm nem superior a 1/8 da menor dimensão da seção transversal.

III A armadura de pele utilizada nas faces de vigas com altura maior ou igual que 60 cm deve possuir espaçamento máximo igual a ¹/₄ da altura útil da viga ou 15 cm.

IV A soma das áreas das armaduras de tração e de compressão nas vigas não pode ultrapassar 5% da área de concreto, calculada na região fora da zona de emendas.

Em relação ao que foi exposto, estão corretas as afirmativas

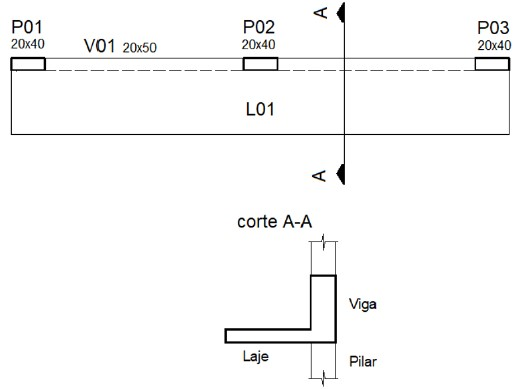

A marquise é um tipo de estrutura na qual uma laje em balanço encontra-se vinculada a outros elementos, geralmente vigas e pilares, cujo efeito das ações ocasiona o surgimento de flexão, cisalhamento e torção nos seus elementos. Considere a figura abaixo representativa de uma marquise em concreto armado.

Fonte: Autoria própria.

Tendo como base a figura, considere as seguintes afirmativas.

I A viga V01 está submetida à torção de compatibilidade em virtude da sua vinculação com a laje L01, que por sua vez pode ser considerada engastada na viga.

II A viga V01 deve possuir estribos verticais periféricos normais ao eixo do elemento e barras longitudinais distribuídas ao longo do perímetro da seção da viga.

III A ação simultânea de torção e força cortante é possível desde que a razão entre os esforços solicitantes seja inferiores aos resistentes, ou seja: !$ \dfrac{V_{sd}}{V_{Rd2}}+\dfrac{T_{sd}}{T_{Rd2}}\, \le \,2 !$

IV Na consideração da torção, o ângulo !$ θ !$ de inclinação da biela pode ser tomado entre 30º e 45º, porém necessita ter o mesmo valor utilizado na verificação a força cortante.

Em relação ao que foi exposto, estão corretas as afirmativas
