Um amplificador operacional ideal configurado como amplificador não inversor apresenta ganho de tensão de 21.

Se a tensão de entrada é de 100 mV, qual é a tensão de saída esperada?

Os transistores bipolares de junção (BJT) podem operar em diferentes regiões de funcionamento dependendo da polarização aplicada às suas junções. Em um amplificador de áudio classe A, qual região de operação é utilizada e qual é a principal característica desta configuração?

Em um sistema de comunicação serial RS-232, observa-se que a transmissão de dados apresenta erros intermitentes, especialmente durante rajadas de dados de alta velocidade. A análise com osciloscópio mostra que os níveis lógicos estão corretos, mas há distorção nas transições.

Qual é a causa mais provável do problema?

Durante a manutenção de um sistema de aquisição de dados baseado em microcontrolador, observa-se que as leituras dos canais A/D apresentam valores inconsistentes e flutuações aleatórias. Considerando as principais causas de erro em conversores A/D, qual fator tem maior probabilidade de causar esse comportamento?

A metodologia sistemática para análise de defeitos em equipamentos eletrônicos requer o uso adequado de instrumentos de medição e técnicas específicas. Em um amplificador de áudio que apresenta distorção harmônica excessiva na saída, qual é a sequência mais eficiente para identificar a causa do problema?

Um motor é alimentado por uma fonte senoidal de 50 V RMS a ω = 100 rad/s, passando por um resistor R = 6 Ω em série com um indutor L = 0,08 H.

Qual a corrente RMS no regime permanente?

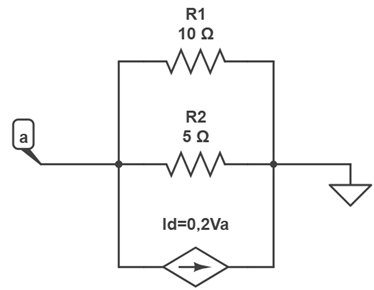

Considere o circuito a seguir.

No terminal a–terra observa-se uma rede sem fontes independentes composta por dois resistores 10 Ω e 5 Ω em paralelo e uma fonte de corrente dependente Id = 0,2·Va.

Determine a resistência de Thévenin vista nos terminais aplicando uma fonte-teste.

Um engenheiro mecatrônico está projetando um filtro passa-faixa para um sistema de controle e precisa determinar a frequência de ressonância. O circuito consiste em um indutor L = 100 mH em série com um capacitor C = 10 μF.

Para qual frequência a impedância total do circuito LC torna-se mínima (puramente resistiva, considerando as perdas internas desprezíveis dos componentes)?

Um sistema de instrumentação utiliza um circuito equivalente de Thévenin para alimentar um sensor. Através de medições, determinou-se que:

Tensão equivalente de Thévenin: VTH = 20 V (valor eficaz)

Impedância equivalente de Thévenin: ZTH = 4 + j3 Ω

Para maximizar a potência transferida ao sensor conectado aos terminais de saída, determine a impedância de carga adequada e o valor da potência máxima absorvida pelo sensor.

Um engenheiro mecatrônico está projetando um sistema de controle para um atuador eletromecânico e precisa analisar o comportamento de um circuito complexo contendo fontes dependentes e independentes. Para simplificar a análise entre os terminais A-B onde será conectada a carga do atuador, esse engenheiro decide aplicar um dos teoremas fundamentais de circuitos equivalentes. O circuito original apresenta uma tensão de circuito aberto V_AB = 15 V entre os terminais A-B e uma resistência equivalente vista pelos terminais R_AB = 2,5 Ω quando todas as fontes independentes são desativadas.

Considerando as características do Teorema de Thévenin e sua aplicação em circuitos com fontes dependentes, sobre a representação equivalente deste circuito assinale a alternativa correta.
