Conforme dispõe o Regimento da UNICENTRO, NÃO é órgão deliberativo da administração superior da Universidade o

De acordo com o Regimento da UNICENTRO, aprovado pela Resolução nº 101/2010-COU/UNICENTRO, assinale a alternativa CORRETA.

Segundo a ABNT NBR 5419, o SPDA (Sistema de Proteção contra Descargas Atmosféricas) interno tem como principal objetivo

Deseja-se projetar a iluminação de um ambiente de 30 m², destinado a atividades administrativas simples. A iluminância média requerida para o ambiente é de 500 lux de acordo com a ABNT 5413. Os dados do sistema de iluminação são apresentados na tabela a seguir.

Parâmetro	Valor
Área do ambiente (A)	30 m2
Iluminância requerida (E)	500 lux
Fluxo luminoso por lâmpada (Φ)	2000 lm
Fator de utilização (FU)	0,60
Fator de manutenção (FM)	0,80

Considerando o método dos lúmens, o número mínimo de lâmpadas necessárias para atender ao nível de iluminância especificado é

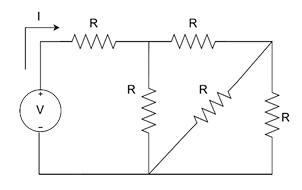

Considere o circuito de corrente contínua mostrado na figura, composto apenas por resistores idênticos de resistência R e alimentado por uma fonte ideal de tensão V.

O valor da corrente total I fornecida pela fonte é

Em um sistema trifásico equilibrado que alimenta um motor, foram medidas a tensão e a corrente eficazes de fase representadas pelos seguintes fasores: \( V_{RMS}=220 \angle 0^\circ \text{ V, } I_{RMS}=15 \angle -30^\circ \text{ A} \). Com base nessas informações, determine o fator de potência do sistema e a potência aparente total trifásica.

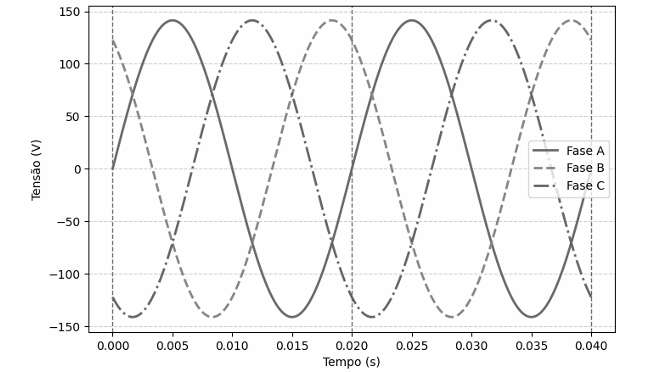

O gráfico a seguir apresenta as tensões instantâneas de um sistema trifásico equilibrado em um quadro de baixa tensão. Sabendo que a tensão de pico é Vp =141V e que √2=1,41, determine a tensão eficaz (RMS) de fase e a frequência do sistema.

Considere um circuito RL em série composto por um resistor de 1,5 Ω e um indutor de 2 mH, alimentado por uma fonte senoidal de 60 Hz. Considerando π=3,14 e uma aproximação de 2 casas decimais, o valor da impedância equivalente do circuito é

A ABNT NBR 5410 estabelece critérios para identificação de condutores por cores em instalações elétricas de baixa tensão, visando à segurança e à padronização.

Analise as afirmações a seguir.

I – O condutor neutro (N) deve ser identificado pela cor azul-claro, sendo esta reservada exclusivamente para essa função.

II – O condutor de proteção (PE) deve ser identificado pela cor verde-amarelo ou pela combinação verde amarelo ao longo de todo o comprimento.

III – Os condutores de fase (L) podem utilizar qualquer cor, exceto azul-claro e verde ou verde-amarelo, reservadas respectivamente para neutro e proteção.

IV – O condutor de retorno de interruptor não possui cor padronizada pela norma, devendo apenas não utilizar as cores reservadas ao neutro e ao condutor de proteção.

Estão corretas as afirmativas

Um motor de indução trifásico, tipo gaiola de esquilo, possui 4 polos e é alimentado por uma rede de 60 Hz. Em plena carga, o motor apresenta escorregamento nominal de 2%.

A velocidade nominal aproximada desse motor é:
