A aplicação acima apresentada refere-se a um controle em malha aberta para monitorar o nível de água no tanque.

O rotâmetro empregado na linha de suprimento possibilita uma leitura visual da vazão instantânea de água. Tipicamente, o rotâmetro é constituído por um tubo transparente cônico graduado, por onde se escoa o fluido, no interior do qual se localiza um flutuador posicionado dentro do tubo cônico em conformidade com a vazão.

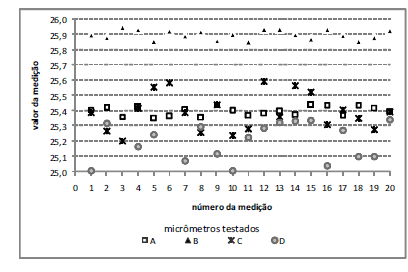

O micrômetro C é bastante exato, porém impreciso.

O micrômetro A é o mais preciso e o mais exato entre os micrômetros testados.

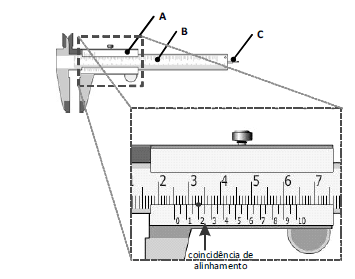

A resolução do instrumento de medição apresentado na figura acima vale 0,02 mm.

Na figura acima, as partes do instrumento indicadas por A, B e C são denominadas, respectivamente, nônio, vernier e haste.

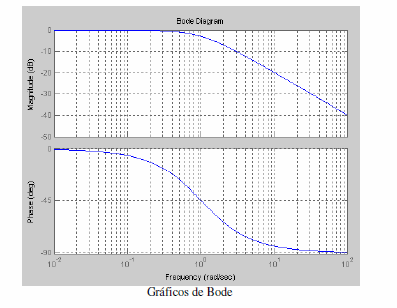

Tendo como referência o gráfico abaixo, julgue os itens que se seguem.

I - A representação por diagrama em blocos é uma prática largamente empregada na análise de sistemas de controle.

II - O Diagrama de Bode é constituído por dois gráficos. Um deles é relacionado à magnitude da função de transferência e é traçado em função da frequência em escala log-log, e o outro é relacionado à fase e também é traçado em função da frequência, porém em escala linear-log.

III - No Diagrama de Bode, a estratégia é permitir traçar diagramas de resposta em frequência em sistemas de ordem elevada, utilizando recursos gráficos.

IV - Utiliza-se esta representação pela facilidade de visualização de todas as partes fundamentais que compõem o sistema sob análise.

O número de itens certos é igual a
