Considere o sistema apresentado abaixo, em que um sinal contínuo x(t) é inicialmente amostrado com período T₁, redundando na sequência discreta x[n].

Em seguida, a sequência x [n] passa por um bloco expansor de taxa, resultando em uma sequência v [n] , definida por:

\( v[n] = \begin{cases} x \left[ \dfrac{n}{2} \right] , se \ n \ é \ par \\ 0 , se \ n \ é \ ímpar \end{cases} \)

A sequência v [n] é então convertida em um sinal contínuo, y (t), por um conversor com taxa de amostragem T₂. Sabendo que x (t) = cos (2nf_ot), com f_o = 1100Hz e T1 = T₂  = 250μs, as frequências, em Hz, presentes no sinal de saída são de:

Examine os gráficos abaixo.

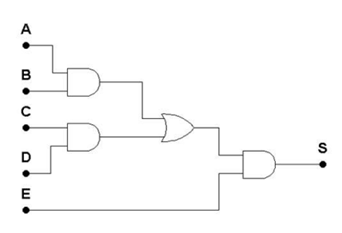

Conforme o circuito apresentado acima, assinale a opção que apresenta a correta forma de onda do sinal de saída S.

Assinale a opção que apresenta a simplificação algébrica da expressão booleana \(A\bar{B}\bar{C} + A\bar{B}C + A\bar{A}\).

Examine os gráficos abaixo.

Considere que dois filtros ideais, 1 e 2, possuem respostas em frequência descritas pelas funções H₁ (jω) e H₂ (jω), respectivamente, como mostrado nos gráficos apresentados acima. As duas opções de conexão em cascata desses filtros, a saber no filtro 2) e 2 → 1, foram comparadas quanto à largura da banda de passagem em cada configuração. Considerando apenas as frequências positivas, em relação à opção 1 → 2 a opção 2 → 1 (entrada no filtro 2 e saída no filtro 1) apresentou um valor:

Examine o gráfico abaixo.

(Fonte: Malvino, 2016)

Com base nos conceitos de transistores de efeito de campo de junção (JFET) e no gráfico apresentado acima, assinale a opção INCORRETA.

Examine a figura abaixo.

(Fonte: Malvino, 2016)

Considere uma fonte de alimentação composta por transformador e retificador em ponte com filtro capacitivo. Com base nessas informações, assinale a opção INCORRETA.

Examine a figura abaixo.

Com base nessas informações, assinale a opção que apresenta corretamente o valor da corrente da fonte (I_fonte), da corrente da carga (I_RL) e da potência dissipada pelo diodo Zener (P_zener).

Examine o diagrama de blocos da figura abaixo.

Considere o sistema representado pelo diagrama de blocos da figura acima. O valor do ganho K que faz o sistema oscilar e a frequência de oscilação ω em rad/s são, respectivamente, iguais a:

Examine o circuito abaixo.

Circuito Elétrico (Fonte: Dorf, 2018)

Considere o circuito RLC apresentado acima, descrito em termos de um conjunto de variáveis de estado X (t) = x₁ (t), x₂ (t)), onde x₁ é a tensão elétrica no capacitador, v_c (t),  x_{2 é a corrente no indutor,} i_{L (t), e a saída, y (t) é a tensão no resistor R,} v_o (t). Assim a descrição desse sistema por variáveis de estado é dada por:

Examine o circuito abaixo.

Circuito Elétrico (Fonte: Ogata, 2016)

Qual é a função de transferência, G(s) =\(\dfrac{E_i(s),}{E_o(s),}\), do circuito apresentado acima, onde e_o (t) é a tensão de saída, e_i (t) é a tensão de entrada, R₁ = R₂ = 1Ω, L = 1H e C = 1F?
