Os Transistores Bipolares de Junção (TBJ) são componentes controlados por corrente que podem operar em diferentes regiões (ou modos de condução), dependendo diretamente do estado de polarização (direta ou reversa) de suas duas junções internas: a Junção Base-Emissor (JBE) e a Junção Base-Coletor (JBC). Considerando o diagrama simbólico apresentado na Figura 5 abaixo e os conceitos fundamentais sobre o transistor do tipo PNP, assinale a alternativa correta.

Um microcontrolador RISC executa uma rotina com 120.000 instruções. Seu CPI médio é:

CPI = 1,2

Clock: 48 MHz.

Tendo isso em vista, o tempo de execução será de

Um diodo de silício opera com fator de idealidade η = 2 e tensão térmica V_T = 25 mV. Sabe-se que, para uma corrente direta de I₁ = 1 mA, a tensão de junção assume um valor de referência V_D1. Ao aumentar a corrente para I₂ = 100 mA, a variação de tensão na junção ΔV_D = V_D2 − V_D1 pode ser definida aproximadamente por:

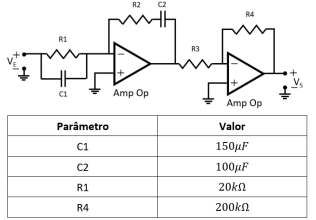

Considere o arranjo amplificador apresentado na figura a seguir ajustado através dos seguintes parâmetros.

Deseja-se alterar a carga do sistema para R_L = 60 Ω, mantendo todos os demais parâmetros inalterados. A partir do novo valor de R_L e a respeito da variação de alcance do sinal CA não ceifado na saída do arranjo (MPP), é correto afirmar que o MPP:

Considere o seguinte circuito de polarização pela base composto por um transistor NPN com V_BB = V_CC = 15V, um resistor de base R_B = 500kΩ, resistor de coletor R_C = 3kΩ e adotando o modelo ideal do transistor (queda de tensão nula entre base e emissor).

Sabendo que o arranjo exibe a reta de carga da imagem, é correto afirmar que os valores de ganho β_CC associados respectivamente aos pontos de operação A, B e C valem, respectivamente:

Considere o seguinte circuito de polarização por divisor de tensão baseado no transistor bipolar de junção do tipo PNP e alimentado por uma fonte de tensão V_CC = −10 V. Os demais parâmetros do circuito são: R₁ = 10 kΩ, R₂ = 2,2 kΩ, R_C = 5 kΩ e R_E = 1,1 kΩ.

Adotando V_BE = 0,7 V e desprezando a corrente de base (β_CC >> 1), o valor da tensão emissor-coletor V_EC do transistor é definida aproximadamente por:

Um regulador de tensão Zener é projetado para alimentar um sistema lógico digital com tensão de referência de 5,1 V. A tensão de entrada do arranjo não regulada pode variar de 12 V a 24 V, enquanto a corrente demandada pela carga pode variar de 10 mA a 40 mA.

Considerando que o regulador deve operar de forma adequada em todas as condições de operação possíveis, o valor máximo projetado para o “casamento” da resistência série R_S , o qual garante que o sistema não saia da faixa de regulação em nenhuma condição, é de aproximadamente:

Considere o seguinte arranjo para conversão CC-CC funcionando em modo de condução contínua.

Para que seja obtido uma tensão, na carga R, de – 24 V (Vo= – 24V) a partir do valor de entrada Vs = 12 V e da potência, na carga R, de 40 W, o ciclo de trabalho (Duty - Cycle - D) na chave S deve ser de aproximadamente:

A imagem a seguir apresenta um retificador controlado que está conectado a uma impedância RL em série com uma fonte de tensão CC. Da mesma forma que ocorre em uma aplicação fotovoltáica, é possível controlar o fluxo de potência de maneira que o mesmo se dá da fonte para carga, classificando assim o arranjo como um “inversor”. Nesta “inversão” de funcionamento do conversor, a potência é fornecida pela fonte CC e a potência absorvida pela ponte é transferida para o sistema CA. Para isto, o ângulo de atraso deve ser maior que 90° (90° <α< 180°) e a tensão V_cc deve ser negativa resultando em uma tensão V_O, na saída da ponte, também negativa.

Para um arranjo de retificador controlado no modo “inversor”, considere um “módulo de células solares” de 110V (Vcc= – 110V) capaz de fornecer até 1.000 W de potência. Sabendo que a fonte C.A possui um valor eficaz de Vs=120∠ 0° V, em que R = 0,5 Ohms e L é elevado o sufi ciente para garantir que a corrente do arranjo seja CC (modo de condução contínua) e considerando os SCR’s como ideais, o ângulo de atraso α necessário para garantir o fornecimento da potência dos painéis solares é de:

Para que ocorra a manutenção de um equipamento eletrônico, necessita-se substituir um diodo presente em um circuito retificador que opera em frequência da ordem de 300 MHz. Ao analisar o componente original, verifica-se que o mesmo possui uma queda de tensão direta de aproximadamente 0,25 V e que sua construção utiliza uma junção entre um metal e um cristal de silício dopado tipo n — característica que elimina a formação de cargas armazenadas na junção e, consequentemente, o tempo de recuperação reversa do dispositivo. O diodo que atende às características descritas está corretamente indicado na alternativa:
