Foram encontradas 21.008 questões.

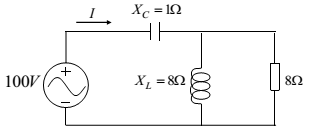

Analise o circuito e assinale a alternativa correta.
Provas
Questão presente nas seguintes provas
Numa tubulação de quatro polegadas de diâmetro interno, que supre gás natural para uma determinada rua de Maceió, registrou-se que a velocidade de circulação do fluido era de 60 m/s. A partir das informações fornecidas, qual das alternativas abaixo representa a vazão volumétrica em m³/h?
Provas
Questão presente nas seguintes provas
O acelerômetro pode ser construído utilizando-se o fenômeno da piezoeletricidade. Pode-se usar esse tipo de acelerômetro para medir:
Provas
Questão presente nas seguintes provas
Analise as afirmações abaixo.
I- Após a aplicação de um pulso de disparo, o multivibrador monoestável não-redisparável inicia um novo intervalo de tempo, sem a necessidade de retornar ao seu estado estável antes de ser disparado.
II- A duração de um pulso de saída do multivibrador monoestável, para ser sempre a mesma, depende da duração dos pulsos de entrada.
III- O multivibrador monoestável é muito usado na geração de sinais de clock para circuitos digitais síncronos.
Estão incorretas
Provas
Questão presente nas seguintes provas
O sensor utilizado como medidor de vazão de área variável, no qual o fluido escoa em um tubo cônico vertical, em que há um flutuador suspenso indicando a vazão, é
Provas
Questão presente nas seguintes provas
Um microcontrolador possui uma CPU com a seguinte arquitetura:
• Registrador PC (program counter) de 8 bits que contém o endereço da próxima instrução a ser executada;
• Registrador AC (accumulator) de 8 bits que armazena resultados intermediários de operações;
• Memória de dados;
• Memória de instruções;
• Conjunto de instruções, listadas na tabela a seguir (onde loc representa um endereço de memória de 8 bits).
| Código de máquina | Instrução | Descrição |
| 00000000 loc | LDA loc | AC <- memória [loc] |
| 00000001 loc | STA loc | memória [loc] <- AC |
| 00000010 loc | ADD loc | AC <- AC + memória [loc] |
| 00000011 loc | AND loc | AC <- AC AND memória [loc] |
| 00000100 loc | JMP loc | PC <- loc |
| 00000101 loc | BRN loc | PC <- (AC < 0) ? loc : PC + 2 |
| 00000110 loc | BRZ loc | PC <- (AC == 0) ? loc : PC + 2 |
| 11111111 XX | HALT | Halt |
Nessa arquitetura, que considera números com sinal e representação em complemento de 2, a instrução LDA (load accumulator) é utilizada para armazenar em AC o conteúdo da posição de memória endereçada por loc. A instrução STA (store accumulator) é utilizada para armazenar o conteúdo de AC na posição de memória endereçada por loc. A instrução ADD (add) armazena em AC o resultado da operação aritmética de adição realizada entre o valor contido em AC e o valor armazenado na posição de memória endereçada por loc. A instrução AND (and) armazena em AC o resultado da operação lógica AND realizada entre o valor contido em AC e o valor armazenado na posição de memória endereçada por loc. A instrução JMP (jump) realiza um desvio incondicional para a posição de memória indicada por loc. A instrução BRN (branch if negative) realiza um desvio condicional para a posição de memória indicada por loc se o conteúdo de AC for menor do que zero; caso contrário, a instrução seguinte a BRN é executada. A instrução BRZ (branch if zero) realiza um desvio condicional para a posição de memória indicada por loc se o conteúdo de AC for igual a zero; caso contrário, a instrução seguinte a BRZ é executada. A instrução HALT (halt) causa a parada da execução das instruções.
O programa em linguagem assembly a seguir foi desenvolvido para execução nesse microcontrolador. Na primeira coluna foi incluído um label para representar o endereço de memória da instrução em questão; a segunda coluna contém a instrução e a terceira coluna contém os operandos da instrução (endereços de memória).
INICIO: LDA 0
ADD 1
BRN INICIO
HALT
Assuma que o programa inicia sua execução na primeira instrução da listagem, localizada no endereço INICIO (label INICIO). Assuma também que na posição 0 (zero) da memória de dados está armazenado o valor 127 (em decimal) e que na posição 1 (um) dessa mesma memória está armazenado o valor 1 (em decimal). Com base na execução do programa, assinale a alternativa CORRETA.
Provas
Questão presente nas seguintes provas
O gráfico abaixo representa um sinal de tensão com período T = 6 s. O valor CORRETO da tensão eficaz em volts é:
Provas
Questão presente nas seguintes provas
Considerando-se uma junção pn com NA = 1017/cm3 e ND = 1016/cm3 a uma temperatura de 300 K, o valor da tensão interna será de
Provas
Questão presente nas seguintes provas
Para aplicações de tempo real, um instrumento microcontrolado tem que satisfazer prazos para a execução de tarefas. Se o instrumento é de tempo real e responde a eventos com um prazo limite que tem que ser sempre satisfeito, pode-se afirmar que o sistema é:
Provas
Questão presente nas seguintes provas
As configurações de robôs seguem os sistemas de coordenadas que as definiram. Os robôs de configuração cilíndrica
Provas
Questão presente nas seguintes provas
