Considere que o capacitor da figura a seguir encontra-se inicialmente descarregado. Em t = 0s, a chave é comutada para a posição 1, e 100 ms mais tarde, para a posição 2. A corrente ic com a chave na posição 2 é igual a
Um circuito série de três elementos, com L = 0,02 H, tem uma tensão e corrente mostradas no diagrama fasorial da figura a seguir. Sendo !$ \omega = 500rad/s !$ , !$ cos (71,5°) ≈ 0,318 !$ e !$ sen (71,5°) ≈ 0,95 !$, os valores dos outros dois elementos do circuito são iguais a

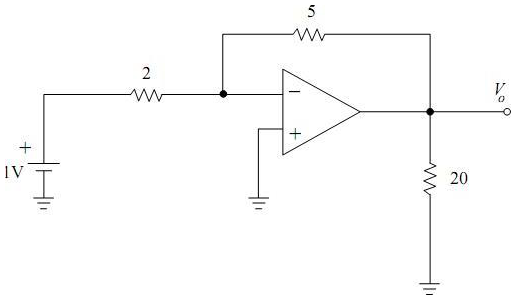

Considerando que, nos circuitos (a) e (b) ilustrados na figura a seguir, os amplificadores operacionais sejam ideias e possuam ganho infinito, caso a entrada de cada amplificador seja !$ v_I=1V !$, a tensão de saída !$ v_o !$ para (a) e para (b) será, respectivamente, igual a
Considere que no circuito RLC série da figura a seguir: !$ R=10 \, k Ω !$, !$ L=10 \, μH !$, !$ C=5 \, pF !$. A impedância equivalente de tal circuito, durante a sua ressonância, é igual a
Um circuito RC de duas entradas é ilustrado na figura a seguir. Se considerarmos uma operação com !$ i(t)=0 !$ e !$ v_I(t)=0 !$ para !$ t \ge 0 !$, com uma tensão !$ v_o(t)=1 !$volt em !$ t=0 !$, o valor de !$ v_o(t) !$ para todo !$ t >0 !$ é igual a
Pretende-se desenvolver um sistema para medição de corrente elétrica, desta forma, faz-se necessário o emprego de um conversor analógico-digital que possa digitalizar os valores de corrente recebidos em sua entrada. Assim, dado um conversor analógico-digital de 12 bits, o sinal de corrente poderia ser por:
Dado um projeto de um sistema digital, em alguns casos, torna-se necessário o uso de contadores em anel. Entretanto, este tipo de circuito integrado é escasso. Desta forma, qual seria uma possível solução para este problema, no caso de não possuir o circuito integrado?
Dados dois flip-flops que disparam apenas nas bordas de descida do clock, onde um dos flip-flops é do tipo J-K e o outro é do tipo S-R, defina o estado de saída Q quando as entradas forem 0 e a borda de descida for detectada.
