A partir da figura I, é correto afirmar que o amplificador cujo comportamento está apresentado, caso seja excitado por duas portadoras moduladas, gerará mais distorção por intermodulação com portadoras de potência de 5 dBm na entrada do amplificador que com portadoras de –5 dBm de potência na entrada do dispositivo.

O diagrama de constelação, também conhecido como diagrama estado-espaço, permite avaliar um sistema digital e diagnosticar defeitos ou falhas nesse sistema. Enquanto o diagrama de olho permite indicar a existência de degradação, por meio da deformação da abertura de olho, o diagrama de constelação permite, ainda, identificar a origem de determinados problemas pelo tipo de irregularidade observada.

O jitter temporal está relacionado com o avanço ou atraso de um sinal digital com respeito a um instante ótimo de amostragem, que é definido pelo relógio do sistema digital associado ao sinal. A técnica de recuperação do relógio a partir do sinal digital recebido é a mais adequada a ser utilizada para se obter um sistema digital tolerante a um jitter de altas freqüências.

Um transmissor digital deve ter uma resposta em potência mais linear que a resposta em potência de um transmissor analógico. Serve de exemplo o sistema de modulação 16-AM, que tem componentes de amplitude e fase e, caso os amplificadores não apresentem linearidade, pode ocorrer degradação da taxa de erro de bits. Quanto maior for a quantidade de bits por símbolo em sistemas QAM, maior deverá ser a linearidade do transmissor, para determinados requisitos de qualidade.

A função do capacitor C_d é a supressão de harmônicos gerados no processo de amplificação do transistor.

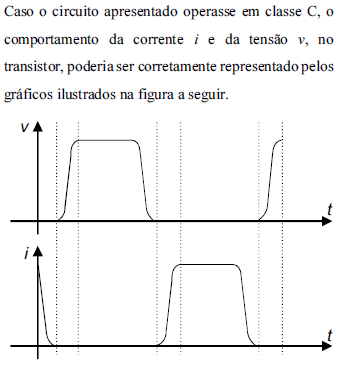

Amplificadores de RF de classe A têm ângulo de condução igual a 360o. Como o dispositivo opera, em sua região ativa, em todo o ciclo do sinal de RF de entrada, seu comportamento é mais linear que nãolinear, ou seja, a supressão de espúrios de freqüências harmônicas gerados nesse tipo de amplificador é de importância secundária para o projeto do circuito mostrado.

Considere que um sistema de comunicação utilize codificador de fonte que empregue como sinalização duas voltagens de ±5 volts, para transmitir mensagens digitais na forma binária, na presença de ruído aditivo gaussiano de valor rms igual a 1 volt. Nessa situação, para minimizar a probabilidade de erro de bit, se as duas voltagens do sinal de sinalização forem igualmente prováveis, então o limiar de decisão do receptor, em volts, deve ser zero.

Considere que um sinal seja transmitido através de uma fibra óptica, usando-se um codificador de canal com taxa de codificação de 8/10 . Nesse caso, se a taxa de bits antes do codificador é igual a 2 Gbps, então, a taxa de bits na fibra é igual a 2,5 Gbps.
