Foram encontradas 6.381 questões.
A montagem de grandes redes corporativas de telefonia envolve a definição de diversos aspectos, que vão desde a ligação física de ramais até a interconexão de sítios geograficamente distribuídos e a prestação de serviços inteligentes de telefonia. A respeito das redes de telefonia corporativas, julgue os itens subseqüentes.
Mesmo com o avanço e a disponibilização das diversas técnicas de telefonia digital e de telefonia com voz sobre IP, as ligações entre ramais de uma mesma central telefônica corporativa ainda devem ser feitas por meio de comutação por circuitos.
Provas
As redes de comunicação são formadas por diversos nodos de interconexão ligados entre si por enlaces de comunicação. Nesses nodos, pode ocorrer algum tipo de comutação. Acerca dos principais tipos de comutação e dos elementos que os implementam nos nodos das redes, julgue os itens a seguir.
Um PABX é um exemplo típico de equipamento que implementa um nodo de rede, mas que não realiza comutação.
Provas

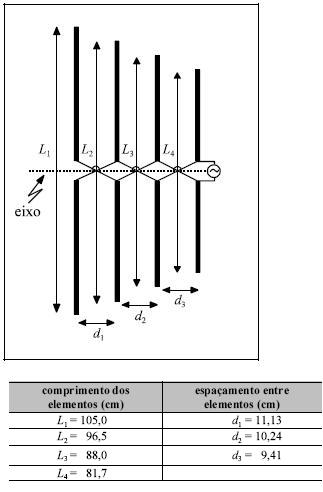

Considerando a figura acima, que mostra um tipo de antena de tubos condutores, cujas dimensões principais estão listadas na tabela, julgue os itens a seguir.
Uma antena de fios com a característica de construção mostrada tem diagrama de radiação com máximo na direção do eixo indicado, no sentido do menor para o maior elemento. Esse tipo de estrutura pode apresentar ganho de valor maior que 17 dBi na direção de máxima radiação.
Provas
Considerando a figura acima, que mostra um tipo de antena de tubos condutores, cujas dimensões principais estão listadas na tabela, julgue os itens a seguir.
Trata-se de uma antena log-periódica que, caso seja corretamente construída, pode operar na recepção de sinais na banda de VHF entre 144 MHz e 148 MHz.
Provas
A Polícia Federal (PF), em uma operação de busca e apreensão, capturou um sistema de transmissão ponto-a-ponto com a seguinte descrição.
► O sistema é utilizado para transmitir dados gerados por diversos computadores pertencentes a uma rede LAN (local area network).
► Os dados dos computadores pertencentes à LAN são multiplexados em TDM por um equipamento com capacidade de gerar em sua saída o sinal em banda base s1(t), no formato NRZ polar, à taxa de 4 Mbps.
► O sinal s1(t), é injetado em um modulador QPSK, com eficiência espectral de 1,5 bps/Hz, gerando, em sua saída, o sinal s2(t), de freqüência central 100 MHz.
► O sinal s2(t), é injetado em um upconverter, o que resulta no sinal s3(t), de freqüência central 10 GHz.
► O sinal s3(t), é amplificado em potência e em seguida filtrado, gerando o sinal s4(t), A potência do sinal s4(t), é igual a 0,5 W.
► O sinal s4(t), é injetado em um sistema transmissor casado composto por um guia de onda e uma antena de refletor parabólico offset de ganho igual a 35 dBi.
Durante a operação, a PF apreendeu também o receptor do sistema, cuja sensibilidade é igual a –80 dBm, que estava localizado à distância d do transmissor e utilizava antena/guia de onda com as mesmas características do sistema radiante do transmissor. A temperatura efetiva de ruído do sistema receptor, desconsiderando a antena e o guia de onda, é
Caso o sistema receptor opere no limite de sua sensibilidade, e supondo propagação por espaço livre com perda adicional estimada em 40 dB, então d deve ser inferior a 16 km.
Provas
A Polícia Federal (PF), em uma operação de busca e apreensão, capturou um sistema de transmissão ponto-a-ponto com a seguinte descrição.
► O sistema é utilizado para transmitir dados gerados por diversos computadores pertencentes a uma rede LAN (local area network).
► Os dados dos computadores pertencentes à LAN são multiplexados em TDM por um equipamento com capacidade de gerar em sua saída o sinal em banda base s1(t), no formato NRZ polar, à taxa de 4 Mbps.
► O sinal s1(t), é injetado em um modulador QPSK, com eficiência espectral de 1,5 bps/Hz, gerando, em sua saída, o sinal s2(t), de freqüência central 100 MHz.
► O sinal s2(t), é injetado em um upconverter, o que resulta no sinal s3(t), de freqüência central 10 GHz.
► O sinal s3(t), é amplificado em potência e em seguida filtrado, gerando o sinal s4(t), A potência do sinal s4(t), é igual a 0,5 W.
► O sinal s4(t), é injetado em um sistema transmissor casado composto por um guia de onda e uma antena de refletor parabólico offset de ganho igual a 35 dBi.
Durante a operação, a PF apreendeu também o receptor do sistema, cuja sensibilidade é igual a –80 dBm, que estava localizado à distância d do transmissor e utilizava antena/guia de onda com as mesmas características do sistema radiante do transmissor. A temperatura efetiva de ruído do sistema receptor, desconsiderando a antena e o guia de onda, é
A ERP do sistema transmissor é inferior a 60 dBm.
Provas
A Polícia Federal (PF), em uma operação de busca e apreensão, capturou um sistema de transmissão ponto-a-ponto com a seguinte descrição.
► O sistema é utilizado para transmitir dados gerados por diversos computadores pertencentes a uma rede LAN (local area network).
► Os dados dos computadores pertencentes à LAN são multiplexados em TDM por um equipamento com capacidade de gerar em sua saída o sinal em banda base s1(t), no formato NRZ polar, à taxa de 4 Mbps.
► O sinal s1(t), é injetado em um modulador QPSK, com eficiência espectral de 1,5 bps/Hz, gerando, em sua saída, o sinal s2(t), de freqüência central 100 MHz.
► O sinal s2(t), é injetado em um upconverter, o que resulta no sinal s3(t), de freqüência central 10 GHz.
► O sinal s3(t), é amplificado em potência e em seguida filtrado, gerando o sinal s4(t), A potência do sinal s4(t), é igual a 0,5 W.
► O sinal s4(t), é injetado em um sistema transmissor casado composto por um guia de onda e uma antena de refletor parabólico offset de ganho igual a 35 dBi.
Durante a operação, a PF apreendeu também o receptor do sistema, cuja sensibilidade é igual a –80 dBm, que estava localizado à distância d do transmissor e utilizava antena/guia de onda com as mesmas características do sistema radiante do transmissor. A temperatura efetiva de ruído do sistema receptor, desconsiderando a antena e o guia de onda, é
Se o sistema opera em condições ideais, o filtro na saída do transmissor deve ser do tipo passa-faixa e sua largura de banda de 3 dB pode ser inferior a 1,5 MHz.
Provas
A Polícia Federal (PF), em uma operação de busca e apreensão, capturou um sistema de transmissão ponto-a-ponto com a seguinte descrição.
► O sistema é utilizado para transmitir dados gerados por diversos computadores pertencentes a uma rede LAN (local area network).
► Os dados dos computadores pertencentes à LAN são multiplexados em TDM por um equipamento com capacidade de gerar em sua saída o sinal em banda base s1(t), no formato NRZ polar, à taxa de 4 Mbps.
► O sinal s1(t), é injetado em um modulador QPSK, com eficiência espectral de 1,5 bps/Hz, gerando, em sua saída, o sinal s2(t), de freqüência central 100 MHz.
► O sinal s2(t), é injetado em um upconverter, o que resulta no sinal s3(t), de freqüência central 10 GHz.
► O sinal s3(t), é amplificado em potência e em seguida filtrado, gerando o sinal s4(t), A potência do sinal s4(t), é igual a 0,5 W.
► O sinal s4(t), é injetado em um sistema transmissor casado composto por um guia de onda e uma antena de refletor parabólico offset de ganho igual a 35 dBi.
Durante a operação, a PF apreendeu também o receptor do sistema, cuja sensibilidade é igual a –80 dBm, que estava localizado à distância d do transmissor e utilizava antena/guia de onda com as mesmas características do sistema radiante do transmissor. A temperatura efetiva de ruído do sistema receptor, desconsiderando a antena e o guia de onda, é
A densidade espectral de potência do sinal s1(t) é nula para a freqüência de 8 MHz e tem a vantagem, com relação aos códigos de linha RZ polar e manchester, de não apresentar nível DC. No entanto, apresenta a desvantagem, com relação a essas técnicas, de que 90% de sua energia está concentrada em banda de freqüência de maior largura.
Provas
No que se refere a sistemas de comunicação via rádio, julgue os itens seguintes.
A propagação de sinais com freqüência na parte superior da banda de VHF pode ser influenciada pela ionosfera devido, principalmente, aos efeitos de ionização esporádica da camada E da ionosfera terrestre. Esses efeitos podem provocar a formação de dutos atmosféricos, o que causa variação na intensidade de campo no receptor.
Provas
No que se refere a sistemas de comunicação via rádio, julgue os itens seguintes.
Considere que o sistema radiante de um sistema de radiocomunicação seja composto de um dipolo de meia onda localizado paralelamente e a uma distância de
m de um plano perfeitamente condutor, que pode ser considerado infinito. Na recepção, o sinal transmitido ilumina uniformemente uma antena parabólica circular de 1 m de diâmetro, distante 10 km do dipolo. Nessa situação, caso a potência transmitida pelo dipolo seja igual a 60 mW, é correto afirmar que a máxima potência recebida pelo refletor será superior a 0,1 nW.
Provas
