A demanda por capacidade dos meios de comunicação aumenta a cada dia com o uso da Internet e suas aplicações, tornando os sistemas ópticos cada vez mais importantes para a sociedade moderna. Com relação aos sistemas de comunicações ópticos, julgue o item subseqüente.

Uma medida universalmente aceita da capacidade de uma tecnologia de transmissão é o produto da máxima distância entre repetidores pela taxa de transmissão. Nos sistemas ópticos monocanal atualmente empregados, essa medida alcança um valor da ordem de 800 Gbps × km, quando se utiliza fibra monomodo, fonte laser Fabry-Perot e modulação coerente.

Um engenheiro foi designado para desenvolver um projeto de sistema de comutação telefônica. Esse tipo de projeto resume-se, normalmente, à análise de custos com base em dados obtidos por meio de medições ou mesmo estimados por fatores de qualidade. Portanto, cabe ao engenheiro determinar qual sistema, ou sistemas, apresenta a melhor relação custo/benefício. O engenheiro obteve as especificações dos seguintes sistemas de comutação para análise final da relação custo/benefício.

Alternativa de projeto I:

• uma central KS com 20 erlangs de capacidade de tráfego e custo de R$ 1.000.000,00.
• um enlace E1 com taxa disponível de até 2 Mbps e custo mensal fixo de R$ 5.000,00.

Alternativa de projeto II:

• duas centrais KS com 10 erlangs de capacidade de tráfego cada uma e custo de R$ 450.000,00.
• um enlace E1 com taxa disponível de até 2 Mbps e de custo mensal fixo de R$ 5.000,00.

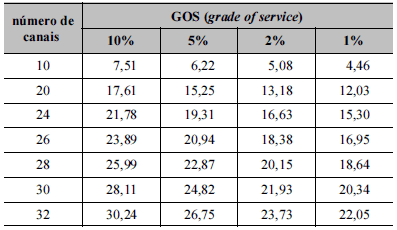

A tabela de Erlang B apresentada a seguir foi utilizada pelo engenheiro para auxiliar na escolha entre as duas alternativas de projeto.

Nos dois projetos propostos, o enlace E1 de 2 Mbps pode ser dividido para que até 4 canais possam ser utilizados para tráfego de dados. Essa divisão de canais pode ser obtida alterando-se a taxa de bloqueio, mas mantendo-se a capacidade de tráfego total.

Com base na situação acima apresentada e nas informações fornecidas, e considerando que uma taxa de bloqueio de 1% e uma estatística do tipo Erlang B devam ser utilizadas na escolha entre os dois projetos propostos, julgue o seguinte item.

Em ambas as alternativas de projeto, as centrais estão dimensionadas para o enlace E1 a taxas de bloqueio inferiores a 1%.

Entre os sistemas de comunicação digital da atualidade, merecem destaque os sistemas de comunicação móvel, quer sejam para telefonia, quer sejam os denominados sistemas de comunicação pessoal. Na atualidade, muito se fala da terceira geração de sistemas de comunicação móvel, como a evolução natural dos sistemas de telefonia móvel de segunda geração. Acerca desses sistemas e de suas tecnologias associadas, julgue o item seguinte.

Tanto a tecnologia WCDMA como a CDMA2000 operam mediante técnicas de modulação do tipo 16-QAM, com decodificação do tipo turbo-coding, que implementa as técnicas de Viterbi combinadas com o esquema de codificação do tipo TCM (trellis code modulation).

Uma organização tem sua sede distribuída em três edificações. Para a formação da rede de telefonia corporativa, foi instalado um distribuidor geral (DG) em cada uma das edificações, sempre localizados no piso térreo, em sala apropriada. Os DGs estão a não mais que 500 m um do outro. Em cada edificação, são utilizadas centrais telefônicas digitais próprias (PABX), às quais estão interligados todos os ramais telefônicos do prédio. Existe ligação com a rede pública de telefonia comutada (RPTC) em cada um dos edifícios. Acerca das possibilidades de instalação da rede de telefonia nesse cenário, julgue o item que se segue.

A ligação entre PABX pode ser feita por canais E1 dedicados, constituídos em cabeamento próprio à organização. Para isso, é necessária a utilização de cabos ópticos do cabeamento de backbone entre edifícios.

Um engenheiro foi designado para desenvolver um projeto de sistema de comutação telefônica. Esse tipo de projeto resume-se, normalmente, à análise de custos com base em dados obtidos por meio de medições ou mesmo estimados por fatores de qualidade. Portanto, cabe ao engenheiro determinar qual sistema, ou sistemas, apresenta a melhor relação custo/benefício. O engenheiro obteve as especificações dos seguintes sistemas de comutação para análise final da relação custo/benefício.

Alternativa de projeto I:

• uma central KS com 20 erlangs de capacidade de tráfego e custo de R$ 1.000.000,00.
• um enlace E1 com taxa disponível de até 2 Mbps e custo mensal fixo de R$ 5.000,00.

Alternativa de projeto II:

• duas centrais KS com 10 erlangs de capacidade de tráfego cada uma e custo de R$ 450.000,00.
• um enlace E1 com taxa disponível de até 2 Mbps e de custo mensal fixo de R$ 5.000,00.

A tabela de Erlang B apresentada a seguir foi utilizada pelo engenheiro para auxiliar na escolha entre as duas alternativas de projeto.

Nos dois projetos propostos, o enlace E1 de 2 Mbps pode ser dividido para que até 4 canais possam ser utilizados para tráfego de dados. Essa divisão de canais pode ser obtida alterando-se a taxa de bloqueio, mas mantendo-se a capacidade de tráfego total.

Com base na situação acima apresentada e nas informações fornecidas, e considerando que uma taxa de bloqueio de 1% e uma estatística do tipo Erlang B devam ser utilizadas na escolha entre os dois projetos propostos, julgue o seguinte item.

A alternativa de projeto II apresenta menor custo por Mbps que a alternativa de projeto I, com relação ao uso do enlace.

O Brasil vem-se preparando para a implantação das transmissões digitais de sinais de rádio e televisão. Visando otimizar o uso do espectro de radiofreqüências, melhorar a qualidade e contribuir para a convergência dos serviços de telecomunicações, será fundamental observar, entre outros aspectos, a definição da canalização necessária à transmissão digital terrestre e as características dos modelos tecnológicos disponíveis. Acerca desse assunto, julgue o item que segue.

Para a transmissão de áudio e vídeo digitais, o serviço SDTV (standard definition television) utiliza um formato com relação de aspecto de 16:9 e resolução superior a 700 linhas. Essas características permitem a coexistência, em uma faixa de 6 MHz, de duas programações de TV pela mesma emissora, com muito mais detalhes visuais quando comparados aos sistemas analógicos atuais.

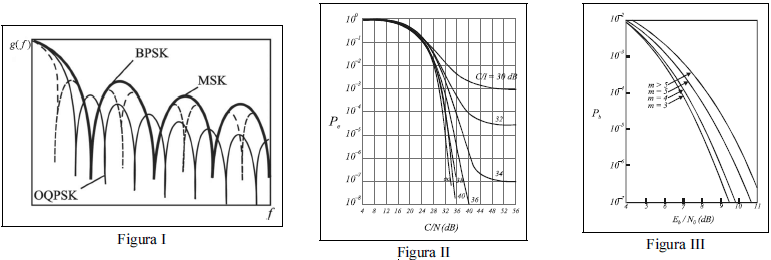

No item a seguir, relativo a técnicas de modulação digital, é apresentada uma situação hipotética, seguida de uma assertiva a ser julgada com base nas figuras acima e considerando os sistemas de transmissão digital do tipo banda estreita, em que a freqüência de transmissão é muito maior que a banda do sinal modulado.

Um engenheiro de telecomunicações, com o intuito de verificar o comportamento da probabilidade de erro de símbolo !$ - P_e - !$ de um demodulador MQAM coerente, em função da relação entre a potência do sinal modulado e a potência do ruído térmico !$ - C/N - !$ e, em função ainda da relação entre a potência do sinal modulado e a potência de um sinal interferente, realizou o seguinte procedimento: injetou inicialmente, sem sinal de interferência, um sinal modulado MQAM de potência !$ C !$ adicionado de um ruído branco aditivo gaussiano de potência !$ N !$ na entrada do demodulador, e mediu !$ P_e !$ para diferentes níveis de !$ C/N !$ (em dB). Com base nos resultados obtidos, o engenheiro estimou o gráfico de !$ P_e \times \quad C/N !$, para !$ C/I = \infty !$. A seguir, gerou sinais interferentes não-correlatos com o sinal modulado MQAM, mas com potência total controlada !$ I !$ na faixa do sinal MQAM, de forma a obter diferentes níveis de !$ C/I !$; somou os sinais interferentes com o sinal modulado; e repetiu o procedimento inicial, o que permitiu que ele obtivesse diferentes gráficos de !$ P_e \times \quad C/N !$, para diversos valores de !$ C/I !$ (em !$ dB !$). Nessa situação, a figura II poderia corresponder corretamente aos gráficos !$ P_e \times \quad C/N !$, para diversos valores de !$ C/I !$, em !$ dB !$, obtidos pelo engenheiro.

Um novo cenário está sendo desenhado na formação de redes de telecomunicação, com a introdução dos conceitos de redes de nova geração (NGN). Os objetivos dessas redes, derivados dos objetivos definidos para as redes de serviço integrado, estão fundamentados no conceito de redes convergentes. Acerca dos conceitos de NGN e suas implicações tecnológicas, julgue o item que se segue.

Em uma arquitetura NGN, em vez de se ter uma infraestrutura de comutadores centralizada e proprietária, as funções de escritório central (central office) são distribuídas nas bordas da rede, que realiza parte das funções de comutação (softswitch).

O Brasil vem-se preparando para a implantação das transmissões digitais de sinais de rádio e televisão. Visando otimizar o uso do espectro de radiofreqüências, melhorar a qualidade e contribuir para a convergência dos serviços de telecomunicações, será fundamental observar, entre outros aspectos, a definição da canalização necessária à transmissão digital terrestre e as características dos modelos tecnológicos disponíveis. Acerca desse assunto, julgue o item que segue.

O sistema OFDM (orthogonal frequency division multiplex) é uma tecnologia com multiportadora que tem como princípio a segmentação dos dados a serem transmitidos em vários sinais transmitidos simultaneamente com taxas inferiores à taxa do sinal original. Esse sistema permite uma sobreposição parcial das espectros dos sinais transmitidos sem que isso acarrete necessariamente uma degradação do sistema.

Com relação a sistemas de áudio e vídeo analógicos, julgue o item a seguir.

O misturador é utilizado em áudio para somar fontes de sinais distintas, como, por exemplo, sinais oriundos de microfones e de instrumentos musicais. Comumente é possível, no misturador, controlar-se as amplitudes (ou ganhos) dos sinais no processo de mistura.
