Um engenheiro foi designado para desenvolver um projeto de sistema de comutação telefônica. Esse tipo de projeto resume-se, normalmente, à análise de custos com base em dados obtidos por meio de medições ou mesmo estimados por fatores de qualidade. Portanto, cabe ao engenheiro determinar qual sistema, ou sistemas, apresenta a melhor relação custo/benefício. O engenheiro obteve as especificações dos seguintes sistemas de comutação para análise final da relação custo/benefício.

Alternativa de projeto I:

• uma central KS com 20 erlangs de capacidade de tráfego e custo de R$ 1.000.000,00.
• um enlace E1 com taxa disponível de até 2 Mbps e custo mensal fixo de R$ 5.000,00.

Alternativa de projeto II:

• duas centrais KS com 10 erlangs de capacidade de tráfego cada uma e custo de R$ 450.000,00.
• um enlace E1 com taxa disponível de até 2 Mbps e de custo mensal fixo de R$ 5.000,00.

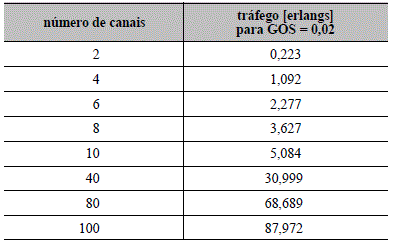

A tabela de Erlang B apresentada a seguir foi utilizada pelo engenheiro para auxiliar na escolha entre as duas alternativas de projeto.

Nos dois projetos propostos, o enlace E1 de 2 Mbps pode ser dividido para que até 4 canais possam ser utilizados para tráfego de dados. Essa divisão de canais pode ser obtida alterando-se a taxa de bloqueio, mas mantendo-se a capacidade de tráfego total.

Com base na situação acima apresentada e nas informações fornecidas, e considerando que uma taxa de bloqueio de 1% e uma estatística do tipo Erlang B devam ser utilizadas na escolha entre os dois projetos propostos, julgue o seguinte item.

Na alternativa de projeto I, o número de ramais que podem ser suportados, nas condições de uso médio por ramal de 40 chamadas por dia a 5 min em média por chamada, é igual a 144.

A demanda por capacidade dos meios de comunicação aumenta a cada dia com o uso da Internet e suas aplicações, tornando os sistemas ópticos cada vez mais importantes para a sociedade moderna. Com relação aos sistemas de comunicações ópticos, julgue o item subseqüente.

A limitação dos sistemas ópticos devido à dispersão da luz na fibra é um problema que aumenta com o aumento da taxa de transmissão do canal óptico, o que pode ser controlado por meio da tecnologia WDM, em que múltiplos canais com taxas mais baixas são transmitidos, em vez de um único canal com taxa elevada. Um dos fatores limitantes dos sistemas WDM é a mistura de quatro-ondas, causada por não-linearidades devido à potência de luz na fibra. Para minimizar essa limitação, diversas alternativas têm sido propostas, sendo uma delas a fabricação de fibras com a área transversal efetiva aumentada em comparação às fibras padrão.

Com relação a sistemas de áudio e vídeo analógicos, julgue o item a seguir.

As características do ambiente influenciam a propagação das ondas sonoras. O ambiente acústico pode atuar como um filtro no domínio das freqüências, atenuando determinadas componentes e enfatizando outras.

A demanda por capacidade dos meios de comunicação aumenta a cada dia com o uso da Internet e suas aplicações, tornando os sistemas ópticos cada vez mais importantes para a sociedade moderna. Com relação aos sistemas de comunicações ópticos, julgue o item subseqüente

A tendência atual dos sistemas ópticos de grande capacidade é utilizar comprimento de onda em torno de 1.550 nm, com taxas de transmissão típicas para cada canal de 2,4 Gbps. Algumas razões explicam a preferência do uso dessa janela de transmissão, entre elas, a vantagem da atenuação mínima apresentada pela fibra e os amplificadores com fibra dopada por erbium.

Atualmente, a infra-estrutura predial e residencial, em geral, deve ser concebida de forma a contemplar instalações elétricas de energia e de sinais de comunicações, projetadas seguindo normas específicas. Com o advento da Internet e dos serviços por ela suportados — que exigem, em muitos casos, tráfego seguro de informações em rede, tais como em transações comerciais —, torna-se necessário um projeto adequado do cabeamento estruturado das edificações, para que os sinais de comunicações sejam devidamente transmitidos aos seus destinos, sem sofrer interferências de sinais espúrios da rede de energia elétrica. Com relação a um sistema de cabeamento estruturado para fins de transmissão de sinais de comunicação em um edifício, projetado de acordo com a norma EIA/TIA 568A, assinale a opção incorreta.

Uma organização tem sua sede distribuída em três edificações. Para a formação da rede de telefonia corporativa, foi instalado um distribuidor geral (DG) em cada uma das edificações, sempre localizados no piso térreo, em sala apropriada. Os DGs estão a não mais que 500 m um do outro. Em cada edificação, são utilizadas centrais telefônicas digitais próprias (PABX), às quais estão interligados todos os ramais telefônicos do prédio. Existe ligação com a rede pública de telefonia comutada (RPTC) em cada um dos edifícios. Acerca das possibilidades de instalação da rede de telefonia nesse cenário, julgue o item que se segue.

A ligação de um ramal analógico a um PABX é realizada por meio de um par trançado metálico.

Um dos sistemas de modulação atualmente propostos para a radiodifusão de informação no formato digital é o COFDM (coded orthogonal frequency division multiplex), devido às suas diversas características. De fato, essa técnica vem sendo proposta para a transmissão de informação nos denominados novos sistemas de transmissão AM, FM e TV. Com relação às características do sistema COFDM, julgue o item subseqüente.

COFDM é uma técnica capaz de prover um sinal em banda larga ao gerar diversas portadoras moduladas de banda estreita, em MQAM ou MPSK, sobre uma banda larga de freqüências. Essa característica permite aos sistemas que operam com a técnica COFDM minimizarem a potência de transmissão para a obtenção de uma determinada BER, mas se torna altamente sensível aos problemas decorrentes dos multipercursos.

O Brasil vem-se preparando para a implantação das transmissões digitais de sinais de rádio e televisão. Visando otimizar o uso do espectro de radiofreqüências, melhorar a qualidade e contribuir para a convergência dos serviços de telecomunicações, será fundamental observar, entre outros aspectos, a definição da canalização necessária à transmissão digital terrestre e as características dos modelos tecnológicos disponíveis. Acerca desse assunto, julgue o item que segue.

O sistema ATSC 8-VSB transmite dados por meio de um método que usa codificação em treliça (trellis-coding) com 8 níveis discretos para a amplitude do sinal. Técnicas de codificação e equalização adaptativa são empregadas para permitir uma recepção mais robusta aos problemas de propagação, como multipercursos, ruídos e interferências.

Uma organização tem sua sede distribuída em três edificações. Para a formação da rede de telefonia corporativa, foi instalado um distribuidor geral (DG) em cada uma das edificações, sempre localizados no piso térreo, em sala apropriada. Os DGs estão a não mais que 500 m um do outro. Em cada edificação, são utilizadas centrais telefônicas digitais próprias (PABX), às quais estão interligados todos os ramais telefônicos do prédio. Existe ligação com a rede pública de telefonia comutada (RPTC) em cada um dos edifícios. Acerca das possibilidades de instalação da rede de telefonia nesse cenário, julgue o item que se segue.

A ligação entre a RPTC e os PABXs deve ser necessariamente realizada por meio de troncos E1.

Entre os sistemas de comunicação digital da atualidade, merecem destaque os sistemas de comunicação móvel, quer sejam para telefonia, quer sejam os denominados sistemas de comunicação pessoal. Na atualidade, muito se fala da terceira geração de sistemas de comunicação móvel, como a evolução natural dos sistemas de telefonia móvel de segunda geração. Acerca desses sistemas e de suas tecnologias associadas, julgue o item seguinte.

A tecnologia UTRA (universal terrestrial radio access), cujas especificações são elaboradas no escopo do denominado 3GPP (third generation partnership project), consiste em uma interface de rádio do tipo DS-CDMA, que foi designada WCDMA, em que a informação, quando no formato UTRA FDD, é espalhada a partir de uma técnica de seqüência direta. A tecnologia UTRA faz parte do sistema UMTS (universal mobile telecommunications system), e a interface radioelétrica foi concebida para transportar uma vasta gama de serviços, fundamentados tanto em comutação por circuito quanto em comutação por pacotes. A partir de um protocolo específico, diferentes serviços (voz, dados e multimídia) podem ser simultaneamente utilizados por um usuário e multiplexados sobre uma única portadora.
