No projeto de um molde para fundição, os responsáveis precisam garantir que não ocorram rechupes na peça. Para isso, eles devem posicionar corretamente os massalotes.
Assinale a opção que indica a função principal dos massalotes no processo de fundição.

Durante a inspeção de peças soldadas, o técnico precisa escolher um método para medir a dureza do material. Ele opta por um ensaio que utiliza uma esfera de aço ou carbeto de tungstênio, aplicada sob carga, e calcula a dureza pela área da impressão deixada na superfície.
Assinale a opção que indica corretamente o método utilizado.

Durante o controle de qualidade em uma fundição, o técnico analisa uma liga ferro-carbono com 0,4% de carbono a 727 °C. Para interpretar corretamente o equilíbrio entre as fases presentes, ele utiliza o diagrama Fe-C e aplica a regra da alavanca. Assinale a opção que indica corretamente o conceito da regra da alavanca.

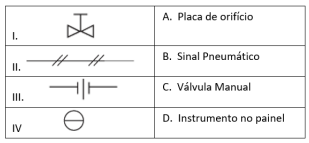

A norma ABNT NBR 8190 - Simbologia de Instrumentação, define padrões para símbolos gráficos e identificação funcional de instrumentos e sistemas de instrumentação usados em medições e controle industrial.



Com base nessa norma, relacione os símbolos apresentados e suas descrições.

Um projetista cria um flange circular no SolidWorks com oito furos igualmente espaçados ao redor do eixo central. Ele gera apenas um furo com o recurso Corte Extrudado e utiliza o comando Padrão Circular (Circular Pattern) para replicar a geometria. Posteriormente, decide alterar o diâmetro do flange, mantendo o número de furos e o espaçamento angular.
Após essa modificação, o comportamento correto do modelo é

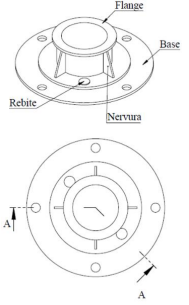

O desenho apresentado a seguir, à esquerda, representa perspectiva e a vista superior da montagem de um flange em uma base, por meio de rebites.



Marque a alternativa que melhor representa a vista em corte desta montagem indicada pela vista superior:

Em virtude das limitações e imperfeições inerentes a máquinas e instrumentos de medição, a produção industrial é incapaz de garantir a exatidão absoluta das peças. As dimensões nominais são as medidas ideais do desenho, mas as dimensões reais sempre se afastam dessa cota, exigindo um controle dimensional por meio de um sistema de ajustes e tolerância. Considere um acoplamento, cujo diâmetro nominal de um é de 70 mm. O furo tem o afastamento superior igual a 30 µm e o afastamento inferior igual a zero. O eixo tem o afastamento superior igual a -10 µm e o afastamento inferior igual a -29 µm.
Com base nestas informações, é incorreto afirmar que

O encaixe entre duas peças, como o rolamento, engrenagem ou uma polia em um eixo, pode ser feita por três tipos de ajusta: folga, interferência ou incerto.
É incorreto afirmar que

Uma planta industrial necessita realizar a seleção de uma bomba para transporte de um fluido limpo. Para tal, é necessário que a vazão seja praticamente constante, embora variações de pressão possam ocorrer ao longo da linha.
De acordo com os tipos de bombas e suas características e considerando a necessidade de vazão estável e variação de pressão ao longo da linha, é adequado para a situação usar-se bombas

O projetista iniciou a elaboração de um esboço de uma peça de alta complexidade. Para otimizar tempo, decidiu avaliar com cautela a estratégia que adotaria para modelar a peça em um software 3D. Após avaliação, percebeu que a peça era simétrica e, portanto, decidiu desenhar apenas a metade da geometria.
Para obter de forma rápida a outra metade da peça, o recurso que o projetista deve utilizar é
