Em uma inspeção de rotina, um técnico observa um manômetro analógico, tipo Tubo de Bourdon, instalado em um reservatório de ar comprimido. Quando a válvula de alívio é aberta e o reservatório fica totalmente despressurizado, em equilíbrio com o ambiente, o ponteiro do instrumento indica exatamente 0 bar.

Qual o tipo de pressão indicada por este instrumento?

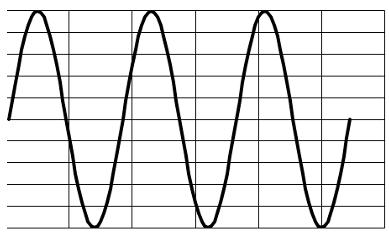

A seguinte imagem foi obtida de um osciloscópio por um técnico durante um ensaio de aquisição de sinais. O osciloscópio mostrava ainda uma configuração feita de maneira automática de 10V/ divisão; 10ms/divisão. Dessa maneira o técnico pode afirmar que os valores aproximados da tensão de pico e da frequência do sinal amostrado são, respectivamente:

Em um laboratório de automação industrial existe um equipamento de controle de processos composto por um trocador de calor que é responsável pelo processo de pasteurização HTST (High Temperature Short Time) de leite. No processo, o leite frio entra no trocador de calor em cerca de 4 °C e então é aquecido rapidamente, pela admissão de vapor no interior do equipamento, até atingir a temperatura de 72 °C, mantendo-se nessa condição por 15 segundos. Durante esse breve período de tempo, a temperatura do leite aquecido é medi da por um transmissor de temperatura que envia ao controlador um sinal proporcional ao valor real do processo. Se a temperatura estiver abaixo de 72 °C, o controlador aumenta a abertura da válvula de vapor para intensificar o aquecimento. Se a temperatura ultrapassar o desejado, o controlador reduz a abertura da válvula, diminuindo a vazão de vapor.


Fonte: Franchi, Claiton Moro. Controle de processos industriais. São Paulo: Érica, 2011.

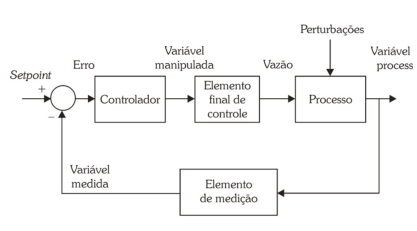

Com base nessas informações e no diagrama da malha de controle do processo representado na figura, analise as seguintes afirmativas:

I. A variável manipulada presente no diagrama é a vazão de vapor no trocador de calor, que é continuamente ajustada pelo controlador por meio da modulação do grau de abertura da válvula proporcional, em resposta às variações do erro (E). Como o diagrama não possui bloco de função comparador, o controlador calcula a saída real do processo por estimativa para manter a variável de processo exatamente no Setpoint.
II. A variável de processo presente no diagrama é a temperatura do leite no trocador de calor. Qual quer alteração de valor na variável de processo é percebida pelo elemento de medição (transmissor de temperatura) que altera a variável medida.
III. O erro (E) pode ser calculado pela seguinte expressão matemática: E = PV – SP, onde SP é o valor de Setpoint, ou seja, 72 °C, e PV é o valor medido da variável de processo.
IV. Em um processo industrial, a variável de pro cesso é sempre influenciada por diversas variáveis. Uma delas é a variável manipulada (MV), todas as demais são consideradas perturbações.

Estão corretas as afirmativas:

Um técnico precisa medir a temperatura de um forno industrial que opera em torno de 900 °C. Para essa faixa de temperatura, qual sensor é o mais adequado?

Motores de corrente contínua são utilizados em uma extensa lista de equipamentos. Dentre eles podemos citar carros elétricos, equipamentos industriais e eletrodomésticos. Sobre motores de corrente contínua e sua utilização são feitas as seguintes afirmações:

I. Permitem controle preciso de velocidade e torque;

II. Em geral são mais fáceis de controlar que motores de corrente alternada;

III. Tem custo mais elevado, quando comparado a motores de corrente alternada;

Pode-se afirmar que são verdadeiras as alternativas:

Uma válvula de controle pneumática é utilizada para regular o fluxo de água em uma linha de processo. Ela possui atuador de mola e diafragma com ação “ar para abrir” (Air-to-Open - ATO) e é comandada por um sinal de 4–20 mA proveniente de um transmissor/ controlador.
Durante a operação, quando o sinal aumenta de 4 mA para 20 mA, o que acontece com a posição da válvula?

Inversores de frequência são equipamentos eletrônicos amplamente utilizados na indústria. Eles permitem manobras em motores elétricos como controle de velocidade durante e depois da partida. Sobre inversores de frequência é correto afirmar:

Em uma indústria existem muito motores trifásicos que são ligados e permanecem em funcionamento durante o mesmo período de tempo. Durante o perído de operação destes motores a potência aparente é de 1700 MVA e a potência ativa de 1500 MW. Com o intuito de corrigir o fator de potência, deixando seu valor unitário, durante a operação dos motores, deve ser instalado um banco de capacitores trifásico de:

Durante uma aula prática em um labora tório de acionamentos elétricos, uma das bancadas apresentou uma falha operacional. O técnico do laboratório foi acionado para realizar uma manutenção corretiva no equipamento visando a substituição de um contato auxiliar na gaveta de partida direta. Como a desenergização geral inviabiliza ria a continuidade da aula nas demais bancadas, o técnico procedeu com o isolamento elétrico exclusivo do módulo defeituoso. A fim de garantir a segurança e integridade de todos os presentes, ele executou a seguinte sequência de procedimentos operacionais:
Passo 1 - Seccionamento: Desligou o disjuntor que alimenta o módulo de bancada.
Passo 2 - Impedimento de reenergização: Aplicou o travamento mecânico com cadeado e etiqueta de bloqueio no disjuntor.
Passo 3 - Constatação da ausência de tensão: Uti lizou um multímetro digital para certificar que não havia tensão nos terminais de saída do disjuntor e de entrada do comando elétrico.
Passo 4 - Proteção dos elementos energizados na zona controlada: Instalou anteparos isolantes nos barramentos vizinhos que permaneceram energizados. Passo 5 - Instalação de sinalização de impedimento de reenergização: Posicionou placas e cones de alerta ao redor da bancada indicando a manutenção. Tendo finalizado esses passos, o técnico deu início a substituição do contato auxiliar.

Considerando o item 10.5 da NR-10, que trata da Segurança em Instalações Elétricas Desenergiza das, é correto afirmar que, no início da substituição do contato auxiliar, o painel encontrava-se:

Em um sistema de refrigeração industrial, um transdutor de temperatura é utilizado para enviar o sinal de processo para um indicador digital de painel. O instrumento foi calibrado para operar em uma faixa de medição que vai de -50 °C a +50 °C, fornecendo uma saída linear de corrente de 0 a 10 mA.

Durante uma verificação de rotina com um multímetro, constatou-se que a corrente de saída do transdutor está estabilizada em 3,0 mA. Assinale a alternativa que apresenta o valor correto da tempe ratura indicada no painel.
