Tendo um transformador trifásico de 20 kVA, 2400/220 V, que opera com uma regulação de 1,25% e trabalha com tensão e frequência nominais na carga, o valor da tensão absorvida da linha é de

“A necessidade de representar o espaço físico no qual o homem habita, tem acompanhado a humanidade desde os tempos mais remotos. Até a década de 60, portanto, antes que os computadores fossem aplicados para o mapeamento, todos os tipos de mapeamento tinham um ponto em comum, a base de dados espaciais era um desenho sobre um pedaço de papel ou poliéster”.

Leia os parágrafos abaixo de tipos de representação de uma parte da superfície terrestre e, a seguir, assinale corretamente o que se pede.

“Representação dos aspectos físicos naturais e artificiais, ou aspectos abstratos da superfície terrestre, numa folha de papel ou monitor de vídeo, que se destina para fins culturais, ilustrativos e para análises qualitativas ou quantitativas genéricas (...)”.

“Representação concebida em escala muito grande (1:500 a 1:2000), de áreas suficientemente pequenas que podem ser assimiladas, sem erro sensível às superfícies planas, isto é, onde a curvatura da Terra pode ser desconsiderada (...)”.

“Representação dos aspectos físicos naturais e artificiais da terra, destinada para fins práticos da atividade humana, permitindo a avaliação precisa de distâncias, direções e localização geográfica de pontos, áreas e detalhes (...)”.

(NOGUEIRA, Ruth E.: Cartografia: representação, comunicação e visualização de dados espaciais, 2008, p.36)

Os documentos correspondentes às citações acima são, respectivamente:

Um projeto pode ser caracterizado por fases que se sobrepõem e que são geralmente interdependentes. Associe as duas colunas relacionando essas fases de um projeto com sua respectiva definição e depois marque a sequência correta dessa associação.

(1) Viabilidade técnica e econômica

(2) Implementação

(3) Pré-operação

(4) Operação

(5) Desmobilização

( ) Caracterizada pelo início de funcionamento do produto obtido.

( ) Quando o produto construído é utilizado.

( ) O produto construído chega ao fim de sua vida útil.

( ) Cuida da materialização do modelo preliminar estabelecido na fase anterior.

( ) Desenvolvimento de um modelo preliminar do projeto a ser executado.

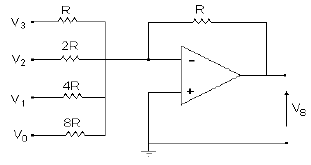

O circuito a seguir pode ser utilizado como um conversor digital-analógico. Os terminais de entrada podem receber somente os valores de tensão V₀ (nível lógico baixo) ou 5V (nível lógico alto). Sabe-se que V₀ recebe o bit menos significativo e V₃ recebe o bit mais significativo. Então, caso o número binário 1010 seja enviado para entrada do circuito, qual será a tensão de saída V_S?

Um amplificador de FI de vídeo utiliza um acoplamento de transformador com as bobinas primária e secundária acopladas. Se o Q de ambos os circuitos é 20, o valor crítico do fator de acoplamento será de

Num sistema de transmissão de dados, seja ele digital ou analógico, com ou sem fio, precisa-se utilizar formas de inserir as informações úteis em um sinal de rádio frequência, denominado de onda modulante. Tal afirmação

Sabe-se que há mecanismos como filtros para minimizar os ruídos eletromagnéticos. Entretanto, o ruído que pouco se pode interferir, de forma a minimizá-lo, é(são) o(s) ruído(s)

Um transformador de 100 kVA tem perdas no núcleo medidas de 2000 W, na tensão nominal. O teste em curto circuito foi executado a 120% da corrente nominal e a potência medida foi de 2880 W. O rendimento deste transformador para carga nominal com fator de potência 0,96 atrasado é de

Com relação a um sinal amostrado, marque verdadeiro (V) ou falso (F) nas afirmativas a seguir e assinale a opção que apresenta a sequência correta.

( ) Todo sinal amostrado em relação ao contínuo sofre perda de informação, denominada de erro de quantização.

( ) Sempre um sinal amostrado tem a resolução de 8 bits.

( ) Na saída de um sistema amostrado tem-se um hold.

Informe se os itens são verdadeiros (V) ou falsos (F) e, a seguir, assinale a opção que possui a sequência correta.

( ) Os relés de sobrecorrente de ação indireta necessitam de um TC e de uma fonte de alimentação auxiliar.

( ) Relés diferenciais são utilizados para proteger alimentadores de média tensão.

( ) Relés diferenciais acionam a proteção quando detectam correntes de magnetização de transformadores.

( ) Transformadores de até 150kVA são protegidos somente por relés de sobrecorrente.
