As superfícies externas das paredes de um galpão são mantidas a -20 °C, enquanto a temperatura da superfície interna é de 20°C. As paredes têm 25 cm de espessura e a condutividade térmica é de 0,6 kcal/m °C. O valor da perda de calor para cada metro quadrado de superfície de parede, por hora, é

O valor da rotação do eixo de transmissão cuja polia tem diâmetro de 300 e que é acionado por motor de 900 rotações por minuto com polia de 160 mm é

Para manter a pressão interna de uma câmara inflável em 2 psi, um manômetro é instalado em um ponto da câmara para medir a pressão. O valor desta pressão é enviado para um dispositivo que compara este valor e libera a pressão da câmara ou liga o compressor, mantendo o valor da pressão em 2 psi no interior da câmara. Neste caso, está sendo utilizado um controle

Duas chapas de 8 polegadas de largura e 0,5 polegada de espessura são soldadas em junta de topo, conforme mostra a figura a seguir. A Sociedade Americana de Soldagem fixa a tensão admissível em, aproximadamente, 91 Mpa (Mega Pascal) para a resistência à tração na junta soldada.


O valor admissível de P, considerando a seção resistente da solda igual à seção transversal das chapas, é

Uma das formas de controle das descontinuidades em juntas soldadas é por meio do índice de susceptibilidade ao aparecimento de fissuração a quente na soldagem de aço carbono – USC (do inglês), conforme representado a seguir:
Usc = 230 C% + 190 S% + 75 P% + 45 Nb% – 12 Si% – 5,4 Mn%
Com base nesse índice é CORRETO afirmar o seguinte:

Sobre o Diagrama de Pourbaix é INCORRETO afirmar que

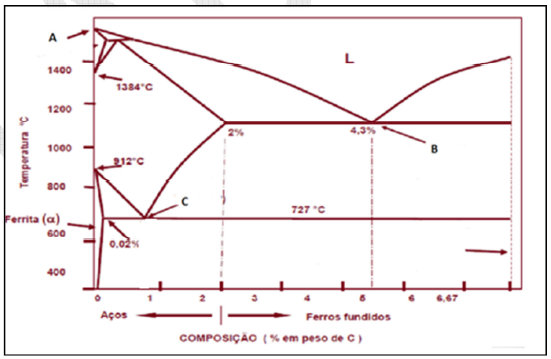

Considere o diagrama de equilíbrio a seguir.

Os pontos A, B e C são, respectivamente,

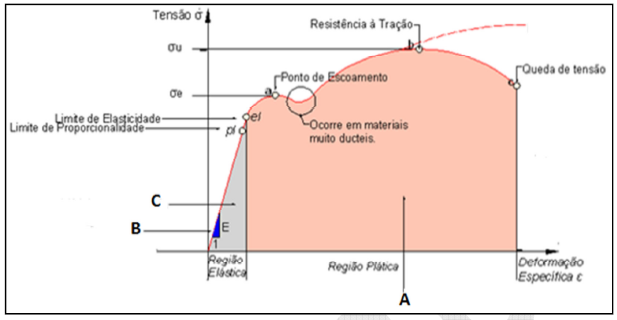

Observe a figura a seguir, que apresenta o diagrama tensão-deformação para uma liga


A representação das áreas nos pontos A, B e C, respectivamente, é a seguinte:

Uma barra de 3 metros de comprimento tem secção transversal retangular de 3 x 1 centímetros. O valor do alongamento produzido por uma força axial de 60 Newton, sabendo-se que E = 200 Gpa, é

Observe a figura a seguir, que representa o ciclo padrão Ar-Diesel.

Os processos 1-2, 2-3, 3-4 e 4-1 são, respectivamente,
