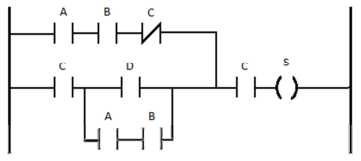

A função lógica representativa do diagrama LADDER abaixo é

Em um sistema de controle de processo com retroalimentação, pode-se afirmar que:

I – o sinal de saída referente é sempre mensurado e comparado com o sinal de entrada de referência, possibilitando, assim, um ajuste do controle, tornando o processo mais estável;

II – o controle de processo por retroalimentação não depende do sinal de saída do processo;

III – o sinal de entrada é comparado com um valor de referência fixo, aumentando, assim, a estabilidade do sistema.

Está correto o que se afirma em

A simplificação da expressão lógica resulta em

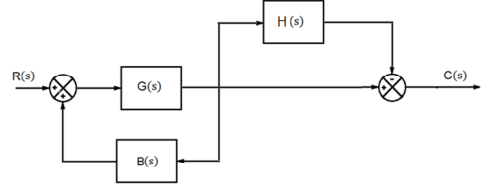

A função de transferência para o diagrama em blocos dado abaixo é

Considere as afirmativas a seguir:

I - No circuito integrado de um microprocessador está encapsulada somente a CPU.

II - No circuito integrado de um microprocessador estão encapsuladas a CPU e as memórias.

III - No circuito integrado de um microcontrolador estão encapsulados a CPU, as memórias e os dispositivos de entrada e saída.

IV - O circuito integrado em que são inseridos os programas que controlam todas as operações de um controlador lógico programável (CLP) é um microprocessador.

Pode-se dizer que
