Avalie as afirmações em relação às propriedades de um sistema.

I - A entropia é dada pela soma da energia interna com o produto da pressão pelo volume específico (s=u+pv).

II - Volume específico é o inverso da densidade.

III - Pressão, temperatura, entalpia, velocidade e força são propriedades que podem ser usadas para definir o estado de um sistema.

IV - O peso específico é obtido pelo produto da densidade pela aceleração gravitacional.

V - As propriedades podem ser classificadas como intensivas ou extensivas. As propriedades intensivas são independentes da massa, como temperatura, pressão e densidade.

Está correto apenas o que se afirma em

Avalie as afirmações sobre as máquinas térmicas.

I - Recebem calor de uma fonte à alta temperatura.

II - Convertem parte desse calor em trabalho.

III - Rejeitam parte do calor para um sumidouro à baixa temperatura.

IV - Operam em um ciclo composto por processos isentrópicos.

V - Sua eficiência térmica é definida como a razão entre o trabalho líquido produzido e o calor rejeitado.

Está correto apenas o que se afirma em

Informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir, de acordo com a termodinâmica.

( ) O estado de um sistema compressível simples é completamente especificado por três propriedades intensivas independentes.

( ) Uma substância que tem a mesma composição química em toda sua extensão é chamada de substância pura.

( ) Durante um processo de vaporização, uma substância existe parte como líquido e parte como vapor. Para analisar essa mistura adequadamente é preciso conhecer as proporções das fases líquido e vapor da mistura. Isso é feito definindo uma propriedade chamada de título (x). O título é a razão entre a massa de vapor e a massa de líquido da mistura.

( ) Qualquer equação que relacione pressão, temperatura e volume específico de uma substância é chamada de equação de estado.

( ) Nos processos em regime permanente as propriedades do fluido podem mudar de um ponto para outro dentro do volume de controle, mas em qualquer ponto fixo elas permanecem constantes durante todo o processo, isto é, não variam com o tempo.

De acordo com as afirmações, a sequência correta é

Avalie as afirmações sobre o ciclo teórico do Diesel.

I - O fluido de trabalho é o ar que se comporta como gás ideal.

II - A adição e a rejeição de calor ocorrem à pressão constante.

III - Os processos de compressão e expansão são isentrópicos.

IV - A combustão ocorre depois do processo de compressão.

V - Todos os processos que constituem o ciclo são reversíveis.

Está correto apenas o que se afirma em

Numere os processos na sequência que descreve as fases de funcionamento de um motor de combustão interna de 4 (quatro) tempos.

( ) Compressão: este tempo tem seu início quando o pistão começa seu movimento ascendente do ponto morto inferior (PMI) para o ponto morto superior (PMS). A pressão e a temperatura da mistura são elevadas e alguns graus antes do pistão atingir o PMS uma centelha elétrica é disparada e a combustão é iniciada. A fim de se aproveitar a inércia dos gases nos condutos de admissão, maximizando o enchimento do cilindro, a válvula de admissão é fechada alguns graus após o início do movimento ascendente do pistão.

( ) Admissão: estando a válvula de admissão aberta, o pistão desloca-se do ponto morto superior (PMS) para o ponto morto inferior (PMI). O aumento de volume do cilindro provocado pelo deslocamento do pistão gera uma depressão que aspira a mistura ar/combustível para o interior do cilindro. Os eletroinjetores são os dispositivos responsáveis pela dosagem do combustível no processo de formação da mistura ar/combustível, que pode acontecer tanto nos condutos de admissão (injeção indireta) quanto no interior do cilindro (injeção direta).

( ) Exaustão: tem seu início quando o pistão atinge o PMI e começa o movimento ascendente do pistão rumo ao PMS. Estando a válvula de descarga aberta o pistão empurra para fora do cilindro os gases remanescentes da combustão, que não foram expulsos durante o blowdown, restando no PMS apenas o volume equivalente ao da câmara de combustão. Tipicamente, a válvula de descarga é fechada alguns graus depois do PMS, no início do tempo da admissão, e a válvula de admissão é aberta poucos graus antes do PMS, no final do tempo da exaustão. Desta forma, existe um período de funcionamento do motor onde as válvulas de admissão e de descarga encontram- se simultaneamente abertas. O tempo em que ambas as válvulas, a (s) de admissão e a (s) de descarga permanecem simultaneamente abertas é chamado de cruzamento de válvulas (overlap), cujo propósito é ajudar a trocar os gases remanescentes da combustão por mistura fresca.

( ) Trabalho / expansão: A combustão tem seu início quando a vela produz a centelha elétrica pouco antes do pistão atingir o PMS. Estando todas as válvulas fechadas, a alta pressão criada pela combustão impulsiona o pistão em direção ao PMI, produzindo trabalho mecânico. Antes que o pistão atinja o PMI, a válvula de descarga é aberta e a alta pressão dos gases queimados contidos dentro do cilindro provoca a expulsão dos mesmos.

A sequência correta é

Informe se é verdadeiro (V) ou falso (F) o que se afirma em relação aos motores de combustão interna.

( ) O avanço de ignição é definido como a posição angular do virabrequim antes do ponto morto superior (APMS) de compressão onde ocorre a centelha elétrica. Sua função é promover o sincronismo entre o processo de combustão e o movimento alternativo do pistão visando a maximização da extração de trabalho.

( ) Motores de combustão interna de quatro tempos demandam 4 (quatro) voltas completas do virabrequim para completar um ciclo.

( ) Durante a operação de um motor de combustão interna de 4 tempos, a velocidade angular do comando de válvulas é a metade da velocidade angular do virabrequim.

( ) Nos motores de combustão interna dotados de sistema de injeção direta de combustível é possível realizar a injeção de combustível tanto na fase de admissão quanto na fase de compressão.

( ) Em um motor de ignição por compressão de 4 (quatro) tempos e 6 (seis) cilindros ocorrem 18.000 (dezoito mil) centelhas elétricas por minuto.

De acordo com as afirmações, a sequência correta é

Todas as tubulações de aço-carbono, de aço-liga e de ferro, não enterradas e que não tenham isolamento térmico externo, devem receber algum tipo de pintura.

Informe se são verdadeiras (V) ou falsas (F) as afirmações feitas a respeito dos processos de preparação das superfícies para pintura.

( ) A limpeza por ácidos é feita com a total imersão da peça em ácido fosfórico e deixa a superfície livre de impurezas, inclusive de ferrugem. Entretanto a camada de fosfato de ferro formada pode dificultar a aderência da tinta, caso o processo não seja devidamente controlado.

( ) A limpeza com jato abrasivo faz incidir um jato de material abrasivo sobre a peça, entretanto sua utilização deve ser realizada em recintos abertos e com ventilação natural devido à nuvem abrasiva formada.

( ) A limpeza por solventes e álcalis, quando bemfeita, remove óleos, graxas, tintas e carepas de laminação.

A sequência correta é

Preencha as lacunas do texto a seguir.

A cavitação é um fenômeno que pode ocorrer em bombas hidráulicas e possui dois efeitos distintos. Sobre esses efeitos é correto afirmar que, no efeito mecânico, com a das bolhas, ocorre o golpe de aríete e com ele uma sobrepressão contrária que se propaga em todas as direções. No efeito químico, com a das bolhas, são liberados íons livres de , iniciando-se o processo de corrosão.

A sequência que preenche corretamente as lacunas é

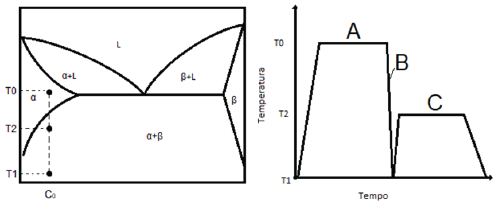

A figura a seguir mostra um diagrama de fase hipotético para uma liga com composição C₀ e um gráfico esquemático da temperatura em função do tempo, mostrando diferentes tratamentos térmicos, marcados pelas letras A, B e C.

Identifique qual o tratamento térmico está representado pelos pontos A, B e C.

A soldagem oxiacetilênica é realizada por meio de um maçarico. A regulagem da chama é uma etapa importante do processo.

Preencha corretamente as lacunas referentes aos tipos de chama.

A chama é composta por um cone interno branco intenso e um envoltório azul. A chama é composta por um cone interno violáceo e um envoltório mais curto. A chama é composta por um cone interno, um penacho e um invólucro externo.

A sequência que preenche corretamente as lacunas é
