Considere uma palavra digital de 3 bits, B=b₂b₁b₀ usada para representar um sinal analógico de tensão V_a que varia entre 0V e +7V.

Qual valor de B para que Va seja igual a +2V, +4V, +5V e +7V, respectivamente?

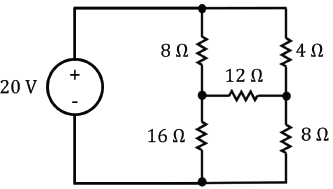

O circuito a seguir apresenta uma fonte de tensão aplicada em diversas resistências.

Qual a potência entregue pela fonte de tensão de corrente contínua de 20 V?

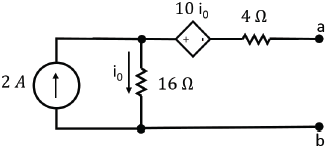

Considere circuito a seguir.

O valor do resistor RL a ser conectado entre os terminais A e B para absorver a máxima potência deverá ser de

O método dos dois wattímetros é, de modo geral, o mais utilizado para medições de potência trifásica.

Para tal, os dois wattímetros devem estar ligados apropriadamente a duas fases quaisquer do sistema trifásico, conforme a figura apresentada a seguir, em que W1 e W2 representam os dois wattímetros.

Em relação a este método de medição de potência é correto afirmar, EXCETO:

No que se refere ao problema do fluxo de potência em redes de energia elétrica, analise as afirmações a seguir.

I - O fluxo de potência ativa nas linhas de transmissão é majoritariamente impactado pela defasagem angular entre as barras.

II - Durante o processo de cálculo do fluxo de potência, pode ser necessária a transformação de barras do tipo PV para o tipo PQ, caso a quantidade de potência reativa para manter a tensão seja insuficiente.

III - Uma das finalidades das barras do tipo V!$ \theta !$ é a de fechar o balanço de potência da rede.

Está correto apenas o que se afirma em

A potência ativa transmiti da por uma linha de transmissão pode ser aumentada com a compensação série. Nesta condição, a compensação pode ser feita com o uso de capacitores de forma a reduzir os efeitos indutivos das linhas.

Dentre as vantagens da instalação de capacitores em série é correto citar, EXCETO que

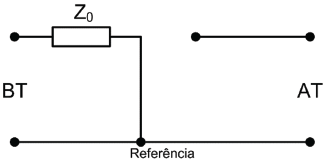

Um transformador trifásico possui o seguinte circuito equivalente de sequência zero.

Considerando-se que Z₀ seja a impedância de sequência zero, BT o lado de baixa tensão e AT o lado de alta tensão, a correta ligação é do transformador com

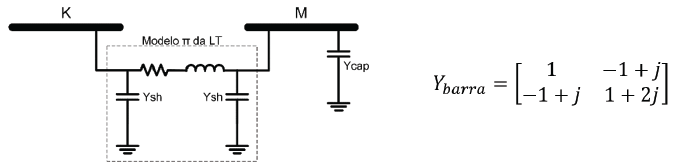

Um sistema elétrico de potência é representado na figura a seguir.

O sistema é constituído por dois barramentos conectados por uma linha de transmissão (LT) e um banco de capacitor conectado ao barramento M.

Considerando-se que Y_barra seja matriz admitância nodal deste sistema, quais os possíveis valores de Ycap e Ysh, respecti vamente?

Uma alternativa técnica para a redução de custos da transmissão de energia elétrica é a tecnologia conhecida como “meia onda”. Nesta tecnologia, uma linha de transmissão em corrente alternada deve possuir um comprimento igual à metade do comprimento da onda viajante.

Neste contexto, qual o comprimento da linha de transmissão é o mais propício para a operação em “meia onda” no Brasil? Considere a velocidade da luz igual a 3x10⁸ m/s e a velocidade do som igual a 340 m/s.

Um fabricante forneceu dados de placa de um gerador síncrono. Os principais dados estão resumidos na tabela a seguir.

Considerando-se que a reatância síncrona, em pu, tenha sido determinada em relação aos valores nominais, qual a reatância síncrona do gerador referida às seguintes bases de potência e tensão: S b=100 MVA e Vb=5 kV?
