Um gás de comportamento ideal escoa por uma tubulação e por uma válvula de controle bem isoladas termicamente. A vazão do gás é de 100 kmol/h. A montante da válvula, a pressão e a temperatura do gás são de 1000 kPa e 600 K. A queda de pressão na válvula é de 200 kPa. Considerando-se desprezível a variação de energia cinética, qual será a temperatura do gás após a válvula?

Dados: c_p = 30 J/(mol•K) c_v = 21 J/(mol•K)

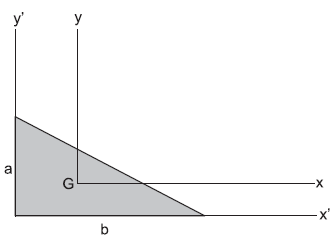

Uma viga homogênea apresenta seção transversal na forma de um triângulo retângulo de catetos a e b, onde a = b/2, conforme ilustra a figura acima. O ponto G representa o baricentro do triângulo, por onde passam os eixos ortogonais x e y. Também estão representados o eixo x’, paralelo a x, e o eixo y’, paralelo a y, que passam pelo vértice formado pelos dois catetos.

Os momentos de inércia de área dessa seção, em relação aos eixos x, y, x’e y’, são denominados por I_x , I_y , I_x’ , I_y’ , respectivamente. Nessa perspectiva, verifica-se a seguinte relação:

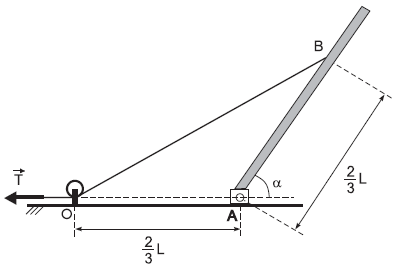

A figura ao lado ilustra uma barra de aço homogênea, de peso de intensidade P, e articulada em A sendo elevada vagarosamente para a posição vertical através da tração T no cabo de içamento. A barra possui comprimento L, e o cabo está fixado em um ponto (B), cuja distância ao ponto de articulação é !$ large{2 over 3} !$L. A distância horizontal entre o ponto A e o ponto O de fixação da roldana também é de !$ large{2 over 3} !$L. Assumindo-se que o cabo e a roldana são ideais, de massas desprezíveis e considerando que a barra passa por uma sucessão de estados de equilíbrio, a expressão que representa o valor do módulo da tração no cabo (T) em função de P e do ângulo !$ alpha !$ de inclinação da barra com a horizontal é

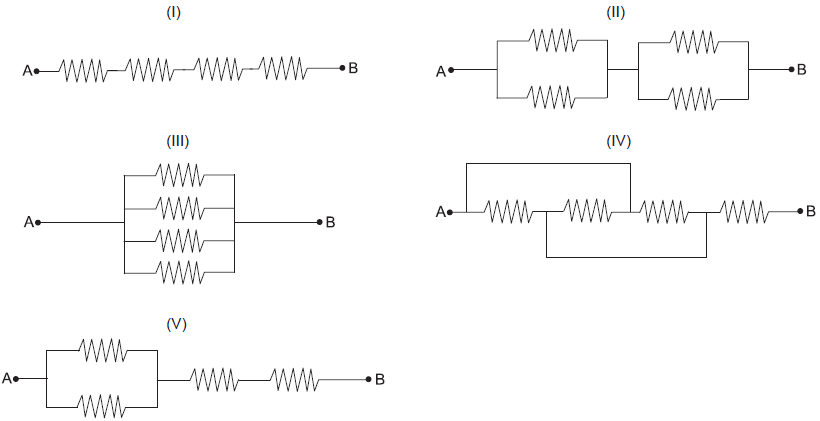

Em uma bancada de testes, dispõe-se de 4 resistores de resistência R = 3 !$ Ω !$, que podem ser instalados entre os terminais A e B, conforme as configurações ilustradas a seguir.

Considerando-se uma diferença de potencial de 12 V entre os terminais A e B e, para que a corrente elétrica, em qualquer ponto do circuito entre A e B, não ultrapasse 3 A, as configurações de montagem que atendem a essa restrição são as ilustradas em

Um pulso senoidal, de amplitude a, propaga-se para a direita com velocidade !$ (vec{v}) !$em uma corda homogênea tracionada, conforme ilustra a figura abaixo, onde também estão representados os pontos 1, 2, 3, 4 e 5 da corda.

A reta de equação 3x – 4y – 12 = 0 determina sobre a circunferência x² + y² = 16 uma corda que tem A e B como extremidades. A equação da reta que passa pelo centro da circunferência dada e divide a corda AB ao meio é

O gerente de um projeto quer dividir sua equipe, que é composta de 12 pessoas, em três grupos de quatro pessoas cada um. Entretanto, duas dessas pessoas, João e Maria, por questões de perfil profissional, serão colocadas em grupos diferentes. O número de maneiras distintas que esse gerente tem para dividir sua equipe segundo a forma descrita é

Na figura acima, a estrela tem seis vértices sobre a circunferência. Esses vértices dividem a circunferência em seis partes iguais.

Se a área do triângulo sombreado mede !$ sqrt3 !$, a área do círculo, na mesma unidade, mede
