Julgue o item a seguir, relativos a máquinas elétricas.

Se os terminais do rotor estiverem abertos, um motor de indução trifásico de rotor bobinado parte como se fosse um motor de rotor em gaiola. Se esses terminais estiverem em curto-circuito, o motor solicitará correntes de partida tão elevadas que haverá grande probabilidade de atuação dos fusíveis do ramal de alimentação desse motor.

Com relação a transformadores com óleo isolante, julgue o item seguinte.

Os transformadores de alta potência são equipamentos complexos que, pelo seu alto custo de aquisição, exigem rotina rígida de manutenção. Entretanto, alguns poucos componentes desses transformadores não demandam nenhum procedimento de manutenção, entre os quais se encontram as buchas.

Julgue o item a seguir, relativos a máquinas elétricas.

Considere a seguinte situação.

Um motor síncrono trifásico dotado de gaiola auxiliar de partida está conectado a uma rede de alimentação trifásica com funcionamento normal. Ao se tentar partir esse motor, as correntes de armadura elevaram-se muito, mas o rotor não girou; apenas vibrou muito intensamente. Em conseqüência, dois fusíveis de proteção da fonte atuaram.

Nessa situação, uma causa possível do problema é a existência de corrente no circuito de campo do motor no momento da partida.

Julgue o item a seguir, referentes à norma National Electric Manufacturating Association (NEMA).

Essa norma estabelece classes para materiais isolantes. A classe é definida em função dos materiais e de uma temperatura máxima limite para a classe.

Dispositivos de proteção projetados para instalações elétricas devem ser capazes de permitir o desligamento de circuitos, quando estes estão submetidos a condições adversas. As condições que devem ser alvo da proteção de uma instalação elétrica incluem o(a)

corrente de curto-circuito.

Hélio Creder. 14.ª ed. Instalações elétricas. LTC, 2000, p. 72.

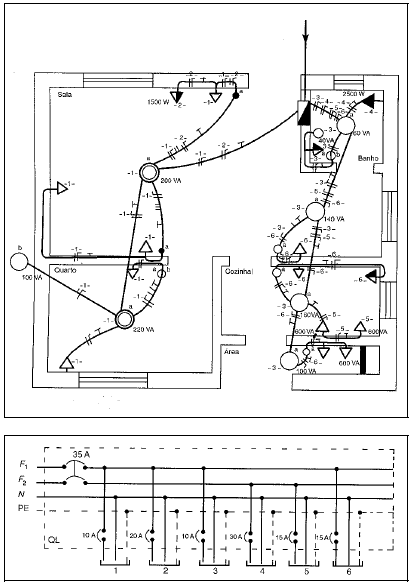

Os desenhos nas figuras acima mostram a planta de uma instalação elétrica residencial e um esquema indicando as proteções no quadro de distribuição da instalação.

Em relação à planta e ao esquema da instalação elétrica, julgue o item a seguir.

A instalação é alimentada por duas fases, havendo proteção geral em cada uma delas.

Julgue o item subseqüente, acerca de sistemas de energia elétrica em corrente alternada.

Esses sistemas são caracterizados por uma freqüência nominal. No entanto, a freqüência de operação pode apresentar, dependendo do porte do sistema, pequenas diferenças percentuais em relação à freqüência nominal, podendo ser desprezíveis.
