João Mamede Filho. Manual de equipamentos elétricos. LTC, Vol. 1, 1994, p. 341.

A figura acima mostra o esquema de ligação de relés de sobrecorrente do tipo indução utilizados para a proteção de circuito. Esses relés detectam uma falta e fazem atuar o disjuntor trifásico D. Em relação ao esquema de proteção, julgue o item que se segue.

A corrente mínima de acionamento de uma das unidades instantâneas deve ser superior à corrente simétrica de curtocircuito no trecho protegido pelo disjuntor.

Hélio Creder. 14.ª ed. Instalações elétricas. LTC, 2000, p. 72.

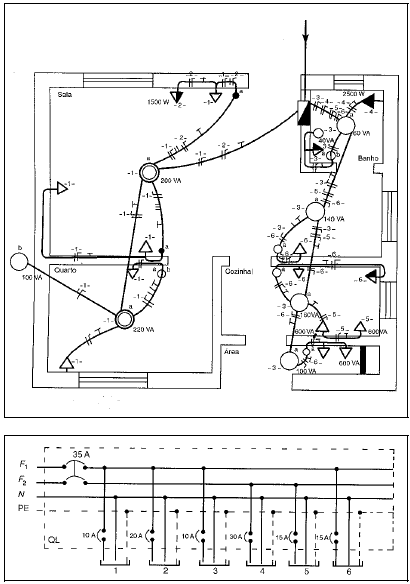

Os desenhos nas figuras acima mostram a planta de uma instalação elétrica residencial e um esquema indicando as proteções no quadro de distribuição da instalação.

Em relação à planta e ao esquema da instalação elétrica, julgue o item a seguir.

Nessa instalação, há um interruptor do tipo three-way para ligar/desligar a luminária b.

João Mamede Filho. Manual de equipamentos elétricos. LTC, Vol. 1, 1994, p. 341.

A figura acima mostra o esquema de ligação de relés de sobrecorrente do tipo indução utilizados para a proteção de circuito. Esses relés detectam uma falta e fazem atuar o disjuntor trifásico D. Em relação ao esquema de proteção, julgue o item que se segue.

A proteção instantânea de neutro deve atuar para uma falta entre duas fases somente se a resistência de falta for desprezível.

João Mamede Filho. Instalações elétricas industriais. 4.ª ed.
Rio de Janeiro: LTC, 1995, p. 510-1 (com adaptações).

As figuras I e II acima mostram, respectivamente, as vistas frontal e superior de uma subestação. Com relação a elas, julgue o item seguinte.

As figuras indicam claramente que os transformadores operam em paralelo.

Com relação a subestações, julgue o item que se segue.

O cubículo de medição primária é o componente das subestações em alvenaria destinado à instalação dos equipamentos auxiliares da medição, sendo o seu uso obrigatório, segundo as normas, mesmo quando a medição ocorre em baixa tensão.

A figura acima mostra um circuito monofásico, alimentado por fonte de tensão senoidal, cuja freqüência é igual a 60 Hz. Três instrumentos ideais são adequadamente inseridos no circuito para medir a tensão, a corrente e a potência ativa consumida pela carga. Os valores de tensão e corrente são eficazes, enquanto o valor de potência é uma grandeza média. Para determinada condição de operação, os valores das leituras desses instrumentos são: 200 V, 10 A e 800 W. Com relação à indicação dos instrumentos e aos elementos de circuito, julgue os itens subseqüentes.

O valor da resistência é igual a 8 !$ \Omega !$.

Os parâmetros utilizados para a seleção e o dimensionamento dos condutores de alimentação nos circuitos de motores de indução trifásicos com seis terminais externos incluem o

tipo de ligação (forma de instalar).

Richard J. Fowler, Eletricidade – princípios e aplicações.

Makron Books/McGraw-Hill, Vol. 1, 1992, p. 92.

O multímetro analógico volt-ohm-miliamperímetro (VOM) ilustrado na figura acima dispõe de algumas funções com escalas diferentes. A escala do medidor depende da função e do alcance selecionado.

Com relação a esse medidor, julgue o item que se segue.

Todos os valores de corrente medidos são em corrente contínua na escala de 0 a 10.
