Com relação a medidas elétricas e instrumentos de medição, julgue o item a seguir.

Em alguns ensaios, torna-se necessário utilizar alta tensão. Para isso, podem ser usados os chamados hypots, cuja limitação principal é a utilização apenas em corrente alternada.

Julgue o item a seguir, referentes à norma National Electric Manufacturating Association (NEMA).

A NEMA é norma internacional.

O sistema de distribuição de energia elétrica é parte de um sistema interligado que compreende cidades, bairros, áreas industriais, entre outros. Em relação a esse assunto, julgue o item seguinte.

O nível máximo de tensão de distribuição primária não excede a 13,8 kV.

Um circuito em série, contendo um resistor de 10 !$ \Omega !$, um indutor com indutância de 50 mH e um capacitor cuja capacitância é igual a 1 mF, é alimentado por uma fonte de tensão senoidal de valor eficaz desconhecido e cuja freqüência é igual a !$ \dfrac{100}{2\pi} !$ Hz. Em relação a esse circuito, julgue o item a seguir.

Se uma corrente com valor eficaz é igual a 1 A é fornecida pela fonte senoidal, a tensão eficaz necessária na fonte é igual a 25 V.

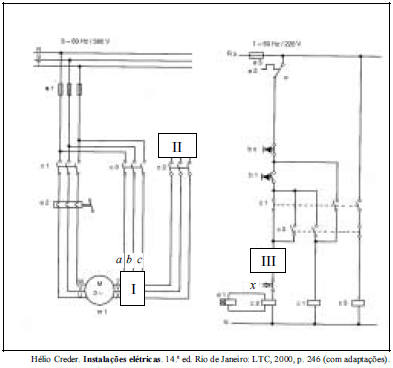

A figura acima mostra os diagramas de força e de controle do acionamento de um motor de indução trifásico por meio de uma chave estrela-triângulo. Nela, as caixas numeradas I, II e III escondem pequenas partes dos diagramas. Com relação a esses diagramas, julgue o item que se segue.

A caixa I esconde as seguintes ligações: a – X; b – Y e c – Z.

Um gerador síncrono trifásico, com suas bobinas ligadas em estrela aterrada, gera energia elétrica para suprir um sistema elétrico de potência no qual ele está conectado. A tensão nominal do gerador é igual a 13,8 kV, e a freqüência é 60 Hz. Com relação à energia elétrica gerada, julgue o item a seguir.

O aterramento do centro estrela do gerador tem a finalidade de minimizar eventuais desequilíbrios de tensão no caso da ocorrência de elevados carregamentos impostos ao gerador.

Os circuitos das figuras I a IV acima mostram topologias que utilizam amplificador operacional. Considerando essas, julgue o item subseqüente.

O circuito da figura III apresenta uma impedância de saída cujo valor é superior a 1M!$ \Omega !$.
