A Tabela 1, a seguir, mostra a potência e o tempo de operação diário de alguns equipamentos de uma residência, antes de uma ação para redução do consumo de energia elétrica. A Tabela 2 mostra a situação depois da ação para redução do consumo.

Tabela 1: situação antes da ação de eficientização

Tabela 2: situação depois da ação de eficientização

Suponha que o consumo de energia elétrica de outros equipamentos, em 30 dias, seja, inicialmente, de 67 kWh e tenha redução de 12% após a ação de eficientização. Qual é o valor percentual aproximado de redução do consumo de energia elétrica da residência?

O circuito mostrado na figura a seguir ilustra um amperímetro, que tem como elemento central um galvanômetro com resistência interna R_M = 2 Ω e capacidade de medir corrente de até 1 A. O resistor R é usado para amplificar a capacidade de medição de corrente, ligando a chave CH.

Desejando-se multiplicar a capacidade de medição de corrente por três, qual é o valor do resistor R a ser utilizado?

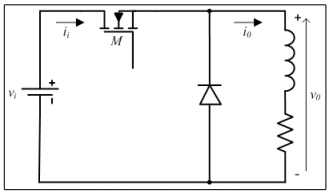

A figura a seguir representa um conversor de energia DCDC. O componente indicado pela letra M é um MOSFET operado com sinal PWM.

Nesse conversor, com a variação do sinal PWM, a tensão de saída _v0 assume valores

De acordo com a norma ABNT NBR n. 5410/2004, nos quadros de distribuição, deve ser previsto espaço de reserva, em número de circuitos, para ampliações futuras, com base no número de circuitos com que o quadro for efetivamente equipado. Qual deve ser o número de circuitos de reserva em um quadro de distribuição com 10 circuitos efetivamente disponíveis?

O circuito, mostrado na figura a seguir, ilustra o método da corrente alternada utilizado no ensaio de polaridade de transformadores monofásicos. Os terminais do lado de tensão mais alta são representados por H₁ e H₂.

O ensaio de polaridade é realizado medindo a tensão V₁, com a chave CH na posição 1 e a tensão V₂ com a chave CH na posição 2. Supondo que o transformador tenha polaridade subtrativa, o resultado do ensaio mostra uma tensão V₁

O método de partida estrela-triângulo é um dos métodos aplicados a motores de indução trifásicos. Nesse método, na partida,

A figura a seguir representa o circuito de um motor de corrente contínua com uma única fonte alimentando os circuitos de armadura e de campo. Os valores nominais da força eletromotriz “E” e da velocidade angular são, respectivamente, 30 V e 100 rd/s.

Desprezando o efeito de armadura e as perdas rotacionais, e considerando a tensão de alimentação constante, tem-se que:

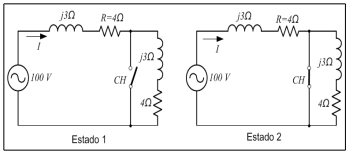

A figura a seguir mostra o mesmo circuito elétrico em dois estados diferentes: no estado 1, a chave CH está aberta; no estado 2, está fechada. Ambos em regime permanente.

De acordo com as informações, no estado 2,

Observe o brasão de Goianira.

O brasão apresenta os símbolos das atividades que representam a vocação da cidade. Essa vocação é de ordem

Goianira destaca-se economicamente por seu polo industrial
