O Código de Edificações do Município de Timbó, Lei Complementar nº 363, de 17 de dezembro de 2008, disciplina e regula suplementarmente os direitos e obrigações de ordem pública, concernentes ao planejamento e controle técnico das construções civis. Com base nesta Lei, identifique as afirmativas corretas:

I- A área mínima para dormitórios residenciais é de 9m².

II- As dimensões mínimas para vagas de estacionamento de automóveis são 2,40m x 4,50m.

III- As marquises e alpendres, nas edificações residenciais, comerciais e de serviços, serão considerados como área construída no que exceder largura superior a dois metros.

IV- O muro situado no alinhamento do logradouro, construído com material que vede a visão, terá altura máxima de 1,80 metros em relação ao nível do passeio.

V- Nas edificações sobre pilotis, toda a área coberta será considerada área construída quando apresentar pé-direito de 2,20 metros e apresentar características de compartimento de permanência prolongada, transitória ou especial.

Assinale a resposta correta:

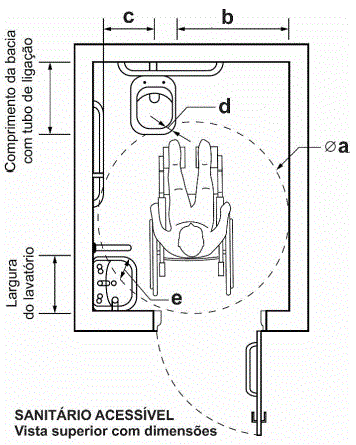

A Norma Técnica Brasileira ABNT NBR 9050:2015 estabelece as dimensões para um sanitário acessível. Na imagem, são indicadas dimensões com as letras ‘a’, ‘b’, ‘c’, ‘d’, e ‘e’; legendadas na lateral.

Legenda:

a- diâmetro necessário para a manobra de cadeira de rodas sem deslocamento, com rotação de 360º.

b- dimensão mínima da parede até a bacia sanitária.

c- dimensão da barra de apoio até o centro da bacia sanitária.

d- dimensão máxima de manobra que pode ser utilizada sob a bacia sanitária.

e- dimensão máxima de manobra que pode ser utilizada sob o lavatório.

Conforme a ABNT NBR 9050:2015, assinale a resposta adequada às dimensões indicadas na imagem para um sanitário acessível:

Desde a década de 1990, a Avenida Faria Lima, em São Paulo (SP), tem recebido programas de qualificação urbana. Em 2004, o município de São Paulo adequou as intervenções da Avenida Faria Lima a um instrumento de política urbana previsto no Estatuto da Cidade - Lei nº 10.257, de 10 de julho de 2011. Com esse instrumento de política urbana, o perímetro de intervenção:

“[...] é favorecido pela possibilidade de flexibilizar limites estabelecidos pela lei de zoneamento vigente, mediante o pagamento de contrapartida financeira à Prefeitura. Este dinheiro será usado em intervenções e melhorias urbanísticas realizadas na própria região, pelo Poder Público [...]” (SÃO PAULO, 2016).

A gestão da intervenção é realizada por um Grupo de Gestão, composto por órgãos municipais e entidades representativas da sociedade civil organizada, que faz a definição e implantação do Programa de Intervenções e aplicação de recursos.

Essa intervenção na Avenida Faria Lima estabeleceu como objetivos:

“[...] a melhoria da acessibilidade viária e de pedestres, a reorganização dos fluxos de tráfego, priorizando o transporte coletivo, bem como a criação e qualificação ambiental de espaços públicos e o atendimento habitacional às comunidades que vivem em ocupações irregulares localizadas em seu perímetro ou no entorno imediato” (SÃO PAULO, 2019).

_{https://gestaourbana.prefeitura.sp.gov.br}

Assinale qual é o instrumento de política urbana descrito anteriormente, na intervenção da região da Avenida Faria Lima:

Considere as imagens e as afirmativas abaixo e registre V, para as verdadeiras, e F, para as falsas:

_{CIRIA. SUDS Manual, 2015.}

( ) A forma de ocupação de nossas cidades influencia e potencializa a incidência de inundações, pois aumenta a infiltração de água no lençol freático.

( ) O município de Timbó apresenta registros de ocorrências de desastres associados à água, como inundações e deslizamentos.

( ) O planejamento urbano de uma cidade – por meio de seu plano diretor territorial, códigos e planos setoriais – tem condição de atuar com protagonismo na prevenção e mitigação de desastres.

( ) O Sustainable Urban Drainage System (SUDS), ou Sistema de Drenagem Urbana Sustentável, é um conjunto de soluções que possibilita a captura, reservação, tratamento e/ou infiltração das águas pluviais, auxiliando na prevenção e mitigação de inundações.

Assinale a alternativa com a sequência correta:

O Corel Draw é um software de desenho vetorial bidimensional de design gráfico que possibilita a criação e manipulação de diversos tipos de ilustrações e gráficos. A respeito do software, registre V, para as afirmativas verdadeiras, e F, para falsas:

( ) O ícone exibe ou oculta a grade do arquivo.

( ) Pressionando a tecla espaço do teclado, ativamos a ferramenta “Seleção”.

( ) O ícone permite inserir tabelas.

( ) O ícone permite ajustar o tamanho da imagem.

Assinale a alternativa com a sequência correta:

A Resolução CAU Nº 51, de 12 de julho de 2013, dispõe sobre as áreas de atuação privativas dos arquitetos e urbanistas. Analise as afirmativas e selecione as que apresentam corretamente as áreas de atuação privativas dos arquitetos e urbanistas:

I- Projeto arquitetônico de monumento; projeto de arquitetura paisagística; projeto de sistema viário urbano.

II- Ensino de projeto de arquitetura de interiores; desempenho de cargo ou função técnica referente à preservação do patrimônio históricos cultural e artístico; projeto de acessibilidade e ergonomia da edificação.

III- Projeto de acessibilidade e ergonomia do espaço urbano; projeto de arquitetura de interiores; estudo de impacto de vizinhança (EIV).

IV- Projeto arquitetônico de edificação ou de reforma de edificação; execução de reforma de edificação; ensino de teoria e de projeto de arquitetura paisagística.

Assinale a alternativa correta:

Leia o texto, analise as afirmativas abaixo e identifique as corretas:

O desenho urbano é uma prática ao mesmo tempo nova e antiga. As pessoas vêm há milênios configurando de maneira consciente as paisagens em que vivem. Isso incluem os assentamentos que formam uma grande parte dessa paisagem. Esses assentamentos estruturam a existência humana. Como uma disciplina independente, o desenho urbano remonta a meados do século XX. Ele se situa na intersecção da arquitetura com o paisagismo e do planejamento urbano com o da paisagem (WALL; WATERMAN, 2012, p.15).

I- As dimensões das quadras têm impacto na vida urbana: tipologias, gabaritos, densidade, massa e ritmo das edificações podem ser influenciados.

II- As condições espaciais especificadas em um projeto podem estimular ou dificultar o convívio social em espaços públicos

III- A relação de dimensionamento que quadras, ruas e edifícios mantêm com escala humana nos detalhes e nas sensações influenciam no padrão de circulação adotado pela população.

IV- A infraestrutura urbana são equipamentos, serviços e/ou redes fundamentais que organizam e suportam a vida em sociedade. A diversidade, sua quantidade/capacidade e sua área de cobertura/área atendida são as formas de mensurá-las.

V- Considerando que a cidade é vivenciada pelo movimento, a legibilidade desta experiência é influenciada pelas as ruas, suas dimensões, a relação com os edifícios, as distâncias entre os atrativos e os sistemas de deslocamentos.

Assinale a resposta correta:

O SketchUp é um software que permite a criação de modelos 3D em computadores. A respeito do software, registre V, para as afirmativas verdadeiras, e F, para falsas:

( ) O ícone possibilita exportar modelos para outras plataformas.

( ) A tecla de atalho “F “ativa a ferramenta “Fita Métrica”.

( ) A tecla de atalho “Ctrl+A” seleciona todos os elementos do modelo.

( ) O ícone permite acessar uma biblioteca de modelos tridimensionais.

Assinale a alternativa com a sequência correta

O Computer Aided Design (CAD), ou Projeto Assistido por Computador, permite realizar desenhos bidimensionais e tridimensionais (como plantas, cortes, elevações, maquetes eletrônicas). Elaborados na dé-cada de 1960 para a indústria aeroespacial e eletrônica, os softwares CAD apenas tiveram versões desen-volvidas para computadores pessoais na década de 1980 (FARRELLY, 2011, p.35).

O constante aprimoramento do software AutoCAD tem trazido novas ferramentas que agilizam a vida profissional do arquiteto. Sobre isso, analise as afirmativas abaixo e registre, para as verdadeiras, e F, para as falsas:

( ) O comando FIELD permite inserir um campo de texto de atualização automática, como, por exemplo, data, horário, tamanho do arquivo, entre outros.

( ) O comando CLOSEALL fecha todos os arquivos abertos e encerra o AutoCAD.

( ) O comando OOPS restaura o último elemento apagado.

( ) O comando OVERKILL recupera arquivos danificados.

( ) O comando UNDEFINE cria uma linha infinita.

Assinale a alternativa com a sequência correta:

Associe a segunda coluna de acordo com a primeira, relacionando os estilos arquitetônicos às suas características:

Primeira coluna: estilo arquitetônico

1- Barroco

2- Maneirismo

3- Renascimento

4- Neoclássico

5- Gótico

Segunda coluna: características

( ) A visão antropocentrista da época busca a harmonia na regularidade geométrica; centralidade; simetria; homogeneidade; ordens clássicas; ênfase a palácios e vilas.

( ) Hierarquia, diferenciação, verticalidade, ênfase à edifícios religiosos, período do feudalismo.

( ) Expressa a tragédia, o conflito e a ‘dúvida’ do período na complexidade, na dinamicidade e no contraste projetual. Contraste entre edifício e contexto, o efeito visual está acima da funcionalidade; autonomia projetual.

( ) Busca de impacto visual da edificação pela monumentalidade e integração entre o edifício e o entorno. Apelo à experiência sensorial gerada por símbolos, pinturas e esculturas. Elementos clássicos são introduzidos com alterações, decomposições, distorções. A vertente italiana teve foco em edifícios religiosos, e a francesa, em palácios.

( ) A busca da nobreza e da pureza da arquitetura são expressas na complexidade e variedade. São utilizados elementos clássicos e as ordens clássicas passam a ter novas interpretações.

Assinale a alternativa apresenta a correta associação entre as colunas:
