Foram encontradas 1.356 questões.

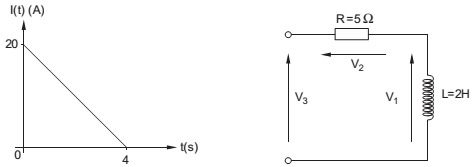

O gráfico abaixo representa a corrente elétrica em função do tempo no indutor de 2 H, conforme o circuito a seguir:
O valor da tensão V1, em volt, no intervalo de 0 a 4 s é
O valor da tensão V1, em volt, no intervalo de 0 a 4 s é
Provas
Questão presente nas seguintes provas
Atenção: Para responder à questão, considere as informações abaixo.

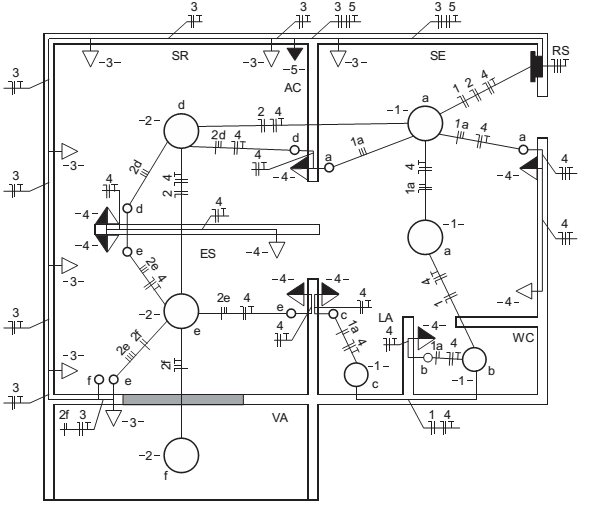

Um prédio comercial de cinco andares possui dois conjuntos por andar, cada um composto de uma sala de espera (SE), uma sala de reunião (SR) com ar-condicionado (AC), um escritório (ES) com varanda (VA), um banheiro (WC) e um lavabo (LA), conforme o padrão apresentado a seguir:
Considere:
Um prédio comercial de cinco andares possui dois conjuntos por andar, cada um composto de uma sala de espera (SE), uma sala de reunião (SR) com ar-condicionado (AC), um escritório (ES) com varanda (VA), um banheiro (WC) e um lavabo (LA), conforme o padrão apresentado a seguir:
I. Como a planta refere-se a uma edificação comercial, é permitido que um circuito de iluminação alimente também tomadas de uso geral, como no circuito 4.
II. Para o dimensionamento dos condutores carregados do circuito 3 devem ser considerados os fatores de correção de temperatura e de agrupamento.
III. O diagrama unifilar possui um erro no eletroduto que interliga os pontos de luz da sala de reunião e do escritório: falta um retorno do circuito 2.
Está correto o que consta APENAS em
Provas
Questão presente nas seguintes provas
Atenção: Para responder à questão, considere as informações abaixo.
Um prédio comercial de cinco andares possui dois conjuntos por andar, cada um composto de uma sala de espera (SE), uma sala de reunião (SR) com ar-condicionado (AC), um escritório (ES) com varanda (VA), um banheiro (WC) e um lavabo (LA), conforme o padrão apresentado a seguir:
Considerando que na previsão de cargas, a potência prevista para a TUE (tomada alta do ar-condicionado) tenha sido 1550 VA
(ar-condicionado de 8500 BTU/h) e considerando que In é a corrente nominal do disjuntor, Iz é a capacidade de condução de
corrente dos condutores e I2 é a corrente convencional de atuação do disjuntor, as condições para o dimensionamento dos
condutores e do disjuntor devem ser:Um prédio comercial de cinco andares possui dois conjuntos por andar, cada um composto de uma sala de espera (SE), uma sala de reunião (SR) com ar-condicionado (AC), um escritório (ES) com varanda (VA), um banheiro (WC) e um lavabo (LA), conforme o padrão apresentado a seguir:
Provas
Questão presente nas seguintes provas
Atenção: Para responder à questão, considere as informações abaixo.
Um prédio comercial de cinco andares possui dois conjuntos por andar, cada um composto de uma sala de espera (SE), uma sala de reunião (SR) com ar-condicionado (AC), um escritório (ES) com varanda (VA), um banheiro (WC) e um lavabo (LA), conforme o padrão apresentado a seguir:
Caracteriza o circuito 2:Um prédio comercial de cinco andares possui dois conjuntos por andar, cada um composto de uma sala de espera (SE), uma sala de reunião (SR) com ar-condicionado (AC), um escritório (ES) com varanda (VA), um banheiro (WC) e um lavabo (LA), conforme o padrão apresentado a seguir:
Provas
Questão presente nas seguintes provas
Considere os equipamentos e especificações abaixo.
Eles devem ser ligados eventualmente a um transformador bivolt (110-220 V) de 2 kVA. Neste caso, o grupo de equipamentos que pode operar simultaneamente sem provocar sobrecarga no transformador é
Eles devem ser ligados eventualmente a um transformador bivolt (110-220 V) de 2 kVA. Neste caso, o grupo de equipamentos que pode operar simultaneamente sem provocar sobrecarga no transformador é
Provas
Questão presente nas seguintes provas
Atenção: Para responder à questão, considere as informações abaixo.

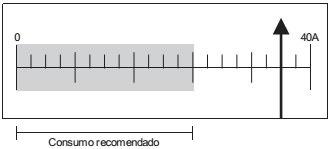

O painel de comando de um sistema de potência possui dois instrumentos analógicos, sendo um voltímetro AC e um ampérímetro AC, para monitorarem a tensão de alimentação (60 Hz) e o seu consumo de corrente. O voltímetro está marcando 230 V (RMS) e o ponteiro do ampérímetro está indicando que o consumo de corrente está além do recomendado (área hachurada), conforme a figura abaixo.
O percentual de sobrecorrente valeO painel de comando de um sistema de potência possui dois instrumentos analógicos, sendo um voltímetro AC e um ampérímetro AC, para monitorarem a tensão de alimentação (60 Hz) e o seu consumo de corrente. O voltímetro está marcando 230 V (RMS) e o ponteiro do ampérímetro está indicando que o consumo de corrente está além do recomendado (área hachurada), conforme a figura abaixo.
Provas
Questão presente nas seguintes provas
Atenção: Para responder à questão, considere as informações abaixo.
O painel de comando de um sistema de potência possui dois instrumentos analógicos, sendo um voltímetro AC e um ampérímetro AC, para monitorarem a tensão de alimentação (60 Hz) e o seu consumo de corrente. O voltímetro está marcando 230 V (RMS) e o ponteiro do ampérímetro está indicando que o consumo de corrente está além do recomendado (área hachurada), conforme a figura abaixo.
Os valores aproximados das tensões de pico e de pico a pico de alimentação do sistema são, em V, respectivamente,O painel de comando de um sistema de potência possui dois instrumentos analógicos, sendo um voltímetro AC e um ampérímetro AC, para monitorarem a tensão de alimentação (60 Hz) e o seu consumo de corrente. O voltímetro está marcando 230 V (RMS) e o ponteiro do ampérímetro está indicando que o consumo de corrente está além do recomendado (área hachurada), conforme a figura abaixo.
Provas
Questão presente nas seguintes provas
Genivaldo é um profissional que realizou curso Técnico em Eletrotécnica, com comprovação de realização deste curso que é
reconhecido pelo Sistema Oficial de Ensino. Ele não possui registro no competente conselho de classe, mas também recebeu
capacitação sob orientação e responsabilidade de um profissional habilitado e autorizado, além de trabalhar sob responsabilidade
de um profissional também habilitado e autorizado. Ele tem anuência formal da empresa para desenvolver atividades na
área elétrica, condição que está consignada no sistema de registro de empregado na empresa. Genivaldo está desenvolvendo
atividade em uma área distante 1,0 m do ponto energizado da instalação, cuja tensão nominal da instalação é 50 kV, conforme
indicado na figura abaixo.
Conforme as disposições da NR-10, Genivaldo é um profissional
Conforme as disposições da NR-10, Genivaldo é um profissional
Provas
Questão presente nas seguintes provas
Deseja-se escolher um motor trifásico para uma finalidade específica, sendo relevantes a sua corrente nominal e o seu fator de
potência. Há dois tipos de motor disponíveis, cujas especificações são dadas abaixo.
Motor X Motor Y
U (V) 220 220
P (W) 370 245
In (A) Não fornecida 1,26
η (%) 85 75
cos φ 0,85 Não fornecida
A análise das especificações indica que:
Motor X Motor Y
U (V) 220 220
P (W) 370 245
In (A) Não fornecida 1,26
η (%) 85 75
cos φ 0,85 Não fornecida
A análise das especificações indica que:
Provas
Questão presente nas seguintes provas
Atenção: Para responder à questão, considere as informações abaixo.
Deseja-se instalar um motor em portão basculante da garagem do prédio do Tribunal Regional do Trabalho. Em pesquisa de mercado, foi escolhido um com central de comando incorporada, cujas especificações técnicas são:
Características do motor:
− Potência: 1/3 CV
− Tipo: monofásico
− Alimentação: 127 V ou 220 V
− Frequência da rede elétrica: 50/60 Hz
− Correntes nominais: 4,1 A (127 V) / 2,7A (220 V)
− Redução: 1:26
− Velocidade linear: 4 m/min
− Tempo de abertura / fechamento: 14 segundos (60 Hz) e 16 segundos (50 Hz)
− Manobras: 30 ciclos/hora
− Rotação (RPM): 1450 (50 Hz) / 1750 (60 Hz)
− Capacitor: 12 μF (220 V) / 25 μF (127 V) − Comprimento do acionamento: 1,5 m
− Fim de curso: analógico
− Fuso: 5 entradas
− Passo do fuso: 60 mm
− Diâmetro do fuso: 1/2''
− Trilho: Alumínio
Características da placa de comando:
− Módulo receptor: RF 433,92 MHz
− Programação por chaves Dip Switch
− Entradas para fotocélula e módulo receptor RF avulso
− Saídas para módulos de sinaleiro, de trava e para luz de garagem
− Controle do motor: partida suave, embreagem eletrônica, freio eletrônico e torque pulsante
O número de polos do motor e o seu escorregamento previsto para alimentação em 60 Hz valem, em %, respectivamente,Deseja-se instalar um motor em portão basculante da garagem do prédio do Tribunal Regional do Trabalho. Em pesquisa de mercado, foi escolhido um com central de comando incorporada, cujas especificações técnicas são:
Características do motor:
− Potência: 1/3 CV
− Tipo: monofásico
− Alimentação: 127 V ou 220 V
− Frequência da rede elétrica: 50/60 Hz
− Correntes nominais: 4,1 A (127 V) / 2,7A (220 V)
− Redução: 1:26
− Velocidade linear: 4 m/min
− Tempo de abertura / fechamento: 14 segundos (60 Hz) e 16 segundos (50 Hz)
− Manobras: 30 ciclos/hora
− Rotação (RPM): 1450 (50 Hz) / 1750 (60 Hz)
− Capacitor: 12 μF (220 V) / 25 μF (127 V) − Comprimento do acionamento: 1,5 m
− Fim de curso: analógico
− Fuso: 5 entradas
− Passo do fuso: 60 mm
− Diâmetro do fuso: 1/2''
− Trilho: Alumínio
Características da placa de comando:
− Módulo receptor: RF 433,92 MHz
− Programação por chaves Dip Switch
− Entradas para fotocélula e módulo receptor RF avulso
− Saídas para módulos de sinaleiro, de trava e para luz de garagem
− Controle do motor: partida suave, embreagem eletrônica, freio eletrônico e torque pulsante
