Os dispositivos de segurança são aparelhos necessários para a segurança das pessoas e de seus patrimônios, assim como para a preservação dos elementos que constituem o circuito. Eles são responsáveis pela interrupção da corrente elétrica caso a intensidade desta seja maior que a suportada pelo aparelho, evitando graves intercorrências, como incêndios. Os dispositivos de segurança mais comuns são os disjuntores e os fusíveis, sendo vastas as suas variações. Com relação a esses dispositivos, identifique se são verdadeiras (V) ou falsas (F) as afirmativas abaixo e assinale a alternativa com a sequência correta de cima para baixo.

( ) Os disjuntores são dispositivos que protegem circuitos elétricos contra sobrecarga ou curto-circuito, interrompendo de forma automática a passagem de corrente elétrica.

( ) O fusistor é um componente eletrônico que possui uma resistência que aumenta com a tensão aplicada no circuito.

( ) O termistor NTC (Coeficiente de Temperatura Negativo) possui uma resistência que aumenta com o aumento da temperatura, sendo usado principalmente em circuitos para proteção contra sobrecarga elétrica.

( ) O termistor PTC (Coeficiente de Temperatura Positivo) possui a característica de apresentar mudança na sua resistência a partir de certa temperatura, sendo usado em circuitos de proteção contra sobrecarga elétrica.

( ) Os fusíveis são dispositivos de proteção, ligados em série, que se fundem quando a corrente elétrica excede um valor pré-determinado, rompendo a passagem da corrente.

Assinale a alternativa que preenche corretamente as lacunas presentes no texto a seguir.

Na metrologia, três conceitos fundamentais ajudam a compreender a qualidade das medições: exatidão, precisão e dispersão. A __________ (I) refere-se à proximidade entre o valor medido e o valor verdadeiro ou aceito como padrão. Por exemplo, se um instrumento de medição de temperatura indica 25 ºC e o valor real é 25 ºC, ele é considerado __________ (II). A dispersão indica o grau de variação dos resultados, de medidas repetidas, em relação ao valor verdadeiro. Se um conjunto de medidas de massa de um objeto tem valores próximos uns dos outros, a __________ (III) é baixa, indicando alta __________ (IV). Já a precisão diz respeito à capacidade de um instrumento fornecer resultados que concordam entre si, mesmo que não sejam exatamente iguais ao valor verdadeiro. Assim, um instrumento pode ser __________ (V) sem ser __________ (VI).

No cotidiano de um laboratório, é preciso estar atento para que qualquer acidente possa ser evitado. Dessa forma, assinale a alternativa que apresenta a ação correta ao se presenciar uma pessoa recebendo um choque elétrico.

O Sistema Internacional de Unidades (SI) tem suas origens na Conferência Geral dos Pesos e Medidas de 1875, ocasião em que foram estabelecidos os primeiros padrões internacionais de medição. Desde então, o padrão passou por diversas revisões e ajustes para melhorar a precisão e universalidade das medidas em todo o mundo. Considerando o histórico dessas mudanças, identifique se são verdadeiras (V) ou falsas (F) as opções abaixo em relação às principais transformações do SI ao longo do tempo e assinale a alternativa que apresenta a sequência correta de cima para baixo.

( ) A adoção do metro como a unidade fundamental de comprimento, com base na distância percorrida pela luz no vácuo, em substituição ao antigo padrão de metro com base na barra de platina-irídio.

( ) A introdução do ampère como unidade para corrente elétrica, em 1948, baseada em um padrão eletroquímico como a quantidade de carga elétrica que atravessa o sistema de um eletrodo a outro.

( ) A redefinição da unidade de tempo segundo, em 1967, baseando-se na frequência de radiação de átomo de césio-133.

( ) A substituição do cilindro padrão de platina-irídio, que representava a unidade de massa kilograma, por uma definição que é baseada em uma constante fundamental da natureza (a constante de Planck), em 2019.

Um engenheiro eletricista está conduzindo testes elétricos em um circuito complexo utilizando um multímetro digital de alta precisão. Ao investigar um componente específico, ele deseja determinar a diferença de potencial nesse componente. Assinale a alternativa que indica a forma correta que ele deve configurar o multímetro para realizar essa medição de forma precisa.

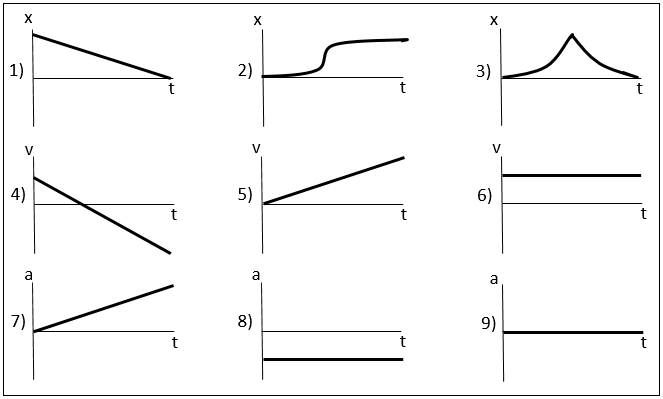

A figura abaixo mostra nove gráficos de posição, velocidade e aceleração para objetos em movimento ao longo de uma linha reta. Assinale a alternativa que indica corretamente os gráficos de posição, velocidade e aceleração que são mutuamente consistentes.

Assinale a alternativa correta sobre física nuclear.

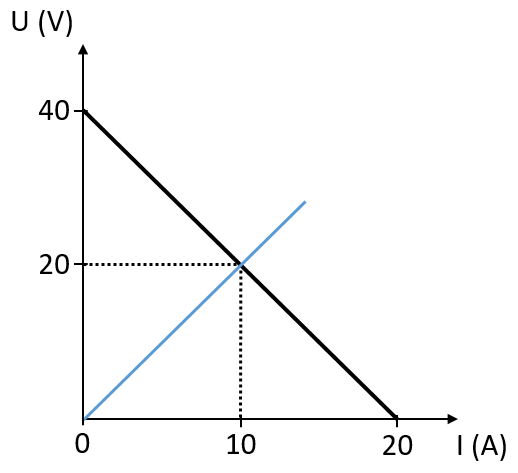

Um circuito elétrico é formado por um gerador e um resistor. As curvas características do gerador e do resistor são representadas no gráfico abaixo. Assinale a alternativa que indica o valor correto da razão entre a potência total e a potência útil do gerador.

Assinale a alternativa correta sobre a dualidade onda-partícula.

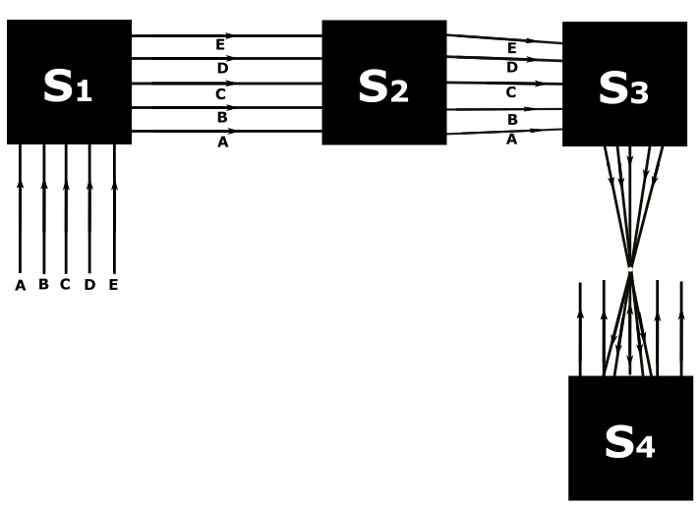

Considere o esquema a seguir, que representa um experimento de óptica realizado no laboratório de Física, no qual sistemas ópticos (espelhos, lentes, prismas etc.) estão imersos no ar e escondidos embaixo de cada quadrado.

Considerando os sistemas ópticos, assinale a alternativa que apresenta uma composição possível para o sistema óptico contido embaixo de cada quadrado.
