A vazão, medida através de um sensor do tipo placa de orifício que fornece valores contínuos da grandeza medida, deve ser monitorada numa planta industrial. O projeto deve medir a vazão em 19 pontos distintos e verificar o estado de 15 sensores de fim de curso que fornecem os valores discretos verdadeiro e falso. O orçamento é limitado de forma que se deve comprar o mínimo necessário de equipamentos para o projeto. Sabe-se que um CLP será utilizado para o monitoramento e que cartões de aquisição de dados analógicos (CA) para esse CLP são mais caros que cartões de entradas digitais (CD).
Considerando-se que cada cartão tem 8 entradas, o número de cartões CA e CD, que atendem aos requisitos técnicos e de orçamento, são

Um microcontrolador possui uma entrada de conversão A/D com resolução de 10 bits configurada para a faixa de 1 a 4 volts. O resultado da conversão é armazenado alinhado à esquerda em dois registradores com 8 bits cada, ADHI e ADLO.

Uma tensão de 3 V na entrada acarreta, no registrador ADHI, um valor de

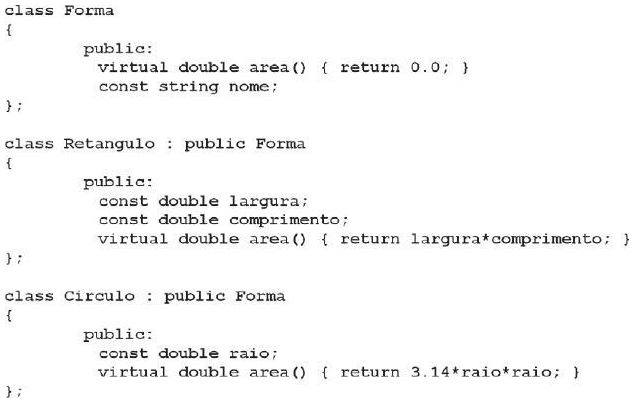

Considere as afirmações abaixo sobre o código em C++ apresentado acima.

I - As classes Retangulo e Circulo herdam a classe Forma.
II - O método “area” das classes Retangulo e Circulo sobrescreve o método de mesmo nome da classe ancestral (Forma) caso o objeto não seja instanciado diretamente da classe Forma.
III - O atributo “nome” é exclusivo da classe Forma e não existe nos objetos instanciados diretamente das classes Retangulo e Circulo.
IV - O atributo “raio” é exclusivo da classe Circulo e não existe nos objetos instanciados diretamente das classes Forma e Retangulo.

Estão corretas as afirmações

Um processo submetido a controle proporcional apresenta offset para degraus no set point e na carga. Sabendo-se que a variável controlada não apresenta ruído de medida, adiciona-se a esse controlador o modo derivativo.

Em consequência da adição da ação derivativa, o offset

A conectividade entre os componentes de automação é um fator importante no projeto de uma rede de comunicação, uma vez que se precisa garantir que os componentes da rede consigam comunicar-se corretamente entre si. Na especificação de um transdutor, por exemplo, o padrão de transmissão de saída do sinal analógico é um item a ser determinado.

Nesse sentido, NÃO corresponde a um padrão de transmissão de saída de sinal analógico

Sobre as tecnologias usadas para a transferência de dados, as duas que melhor se equiparam em termos de taxa máxima de transferência são

Em uma pirâmide de níveis de automação, tem-se da base para o topo o nível chão de fábrica, o nível de campo, o nível de células e, no topo, o nível de administração. Sabe-se que cada nível de comunicação tem sua finalidade específica.

Nesse contexto, as entradas e saídas de sinal dos sensores e atuadores encontram-se no nível

O protocolo de comunicação de dados TCP é um protocolo

Um sinal senoidal é expresso da seguinte forma:

x(t) = 6sen(10t) + 8cos(10t)

Este mesmo sinal pode ser expresso nesta outra forma:

x(t) = Asen(10t + θ)

A tangente do ângulo θ é

Pretende-se incluir, em um programa implementado utilizando-se a Linguagem Ladder, um trecho de código responsável por disparar um alarme (AL). O alarme ocorrerá caso haja uma tentativa de se fechar a chave contactora da bancada 1 (B1) sem que o disjuntor da fonte de alimentação (DF) esteja ligado, e a tensão na mesma (VAL) seja maior que zero. O trecho de código que deverá ser incluído no programa para o seu correto funcionamento é
