Considere a tabela abaixo contendo os grupos de cores primárias (Grupo 01) e secundária (Grupo 02) usada para a codificação e identificação dos pares de cabos telefônicos.

Grupo 01 - Cores primárias/Grupo 02 - Cores Secundárias

Número do par / Cor / Unidade do par / Cor

01 a 05 - branco - 1 e 6 - azul

-06 a 10 - vermelho - 2 e 7 - laranja -

11 a 15 - preto - 3 e 8 - verde

16 a 20 - amarelo - 4 e 9 - marrom

21 a 25 - roxo - 5 e 0 - cinza

No cabo telefônico interno do tipo CI 40-25, as cores dos pares de números 13 e 22 são, respectivamente,

Relacione o tipo de topologia de rede com suas características básicas.

Considere as seguintes características:

1. Equipamento mais simples.

2. Equipamento inteligente e de alto nível.

3. Conecta redes totalmente separadas.

4. Divide uma rede em dois ou mais segmentos.

5. Usa endereços IP (3a camada OSI) para escolher o melhor caminho para enviar os pacotes de dados.

6. Usa endereços da camada MAC (2a camada OSI) para enviar pacotes ao segmento correto.

7. É transparente aos protocolos da rede.

8. Faz a conversão dos protocolos, quando necessário.

9. Conecta redes diferentes ou duas redes com números diferentes.

10. Conecta a mesma rede ou duas redes com o mesmo número.

As características que se referem aos equipamentos bridge (ponte) e router (roteador), usados em sistemas de cabeamento de dados, são:

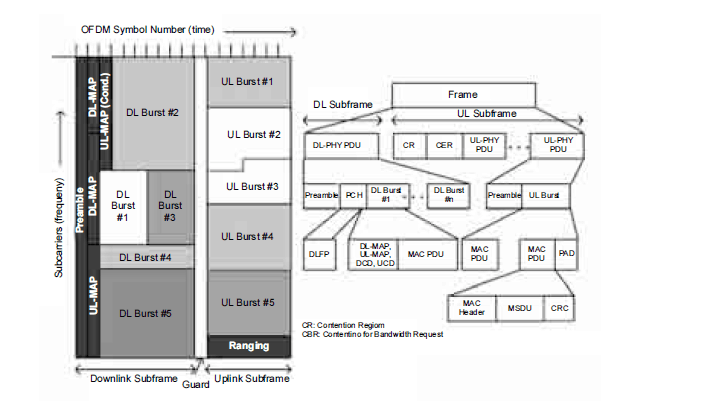

As mensagens denominadas UL-MAP e DL-MAP, mostradas na figura, informam acerca da alocação de usuários para uso dos recursos do sistema WiMAX. O tipo de modulação e o de codificação a ser utilizado por usuários são também informados nessas mensagens.

A estrutura de frames ilustrada é a de um sistema WiMAX que emprega a técnica denominada TDD.

A alocação das informações nos diferentes slots e a formatação do frame é, no WiMAX IEEE 802.16e-2005, responsabilidade da camada física (PHY).

O padrão IEEE 802.16e-2005 prevê a definição de grupos de subportadoras, ou subcanais, tanto no uplink quanto no downlink. Nesse padrão, as subportadoras de determinado grupo podem ser contíguas na freqüência ou podem ser escolhidas de maneira pseudo-aleatória, técnica esta que permite maior diversidade em freqüência.

Em sistemas que utilizam a técnica OFDM ou a técnica OFDMA, para uma dada banda de freqüências alocada, quanto maior for o número de subportadoras, mais imune serão esses sistemas aos efeitos do denominado espalhamento Doppler.

O uso de tempo de guarda em sistema que emprega a técnica OFDM ou a técnica OFDMA é um recurso para se reduzir interferência intersimbólica (ISI) em ambiente em que o delay spread é acentuado. Porém, o uso de tempo de guarda acarreta o incremento da potência de transmissão que seria necessária para o caso em que não se utilize tempo de guarda.
