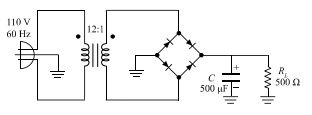

A partir da ilustração precedente, que representa o circuito elétrico de uma fonte de alimentação cuja entrada é de 110 V_RMS, julgue o item a seguir.

Se o diodo inferior direito da ponte retificadora apresentar defeito e o circuito passar a se comportar como circuito aberto, a ponte continuará funcionando como retificador de onda completa e, por isso, a tensão de pico na carga não se alterará enquanto a tensão de ripple diminuir.

Com relação ao circuito precedente, em que v_e(t) e v_s(t) correspondem à entrada e à saída do circuito, respectivamente, julgue o item a seguir.

A função de transferência do circuito em questão é dada pela expressão a seguir.

Com relação ao circuito precedente, em que v_e(t) e v_s(t) correspondem à entrada e à saída do circuito, respectivamente, julgue o item a seguir.

No domínio do tempo, a resposta ao degrau unitário do circuito apresentado é dada pela seguinte expressão.

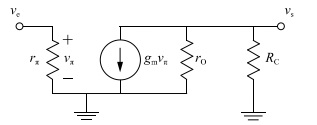

Considerando o circuito precedente, que contém uma fonte de corrente controlada pela tensão v_π, medida entre o nó de entrada e o terra, e cuja entrada e cuja saída são denotadas por v_e e v_s , respectivamente, julgue o item subsequente.

Considerando o circuito precedente, que contém uma fonte de corrente controlada pela tensão v_π, medida entre o nó de entrada e o terra, e cuja entrada e cuja saída são denotadas por v_e e v_s , respectivamente, julgue o item subsequente.

Se r_o ≥ 100 R_C, então o ganho de tensão pode ser aproximado por v_o / v_e = −g_mR_C, com erro relativo inferior a 1%.

A partir do circuito precedente, em que R = R_L = 1 kΩ, V_E = 4 V e I₁ = 1 mA, julgue o item que se segue.

O equivalente de Thévenin do circuito à esquerda dos pontos C e D, na ilustração apresentada, é composto por uma fonte de tensão de 3 V em série com uma resistência de 2 kΩ.

A partir do circuito precedente, em que R = R_L = 1 kΩ, V_E = 4 V e I₁ = 1 mA, julgue o item que se segue.

No nó A,

A partir do circuito precedente, em que R = R_L = 1 kΩ, V_E = 4 V e I₁ = 1 mA, julgue o item que se segue.

V_S = 1 V.

No que diz respeito aos sistemas de comunicação, julgue o item subsequente.

Por trabalhar em elevadas frequências, a banda Ku tem como desvantagem a atenuação do sinal causada pela intensidade das chuvas, tornando-se uma preocupação no uso em países tropicais.

No que diz respeito aos sistemas de comunicação, julgue o item subsequente.

Uma das vantagens das redes por fibra óptica é a longa distância entre repetidoras, haja vista as características de baixa atenuação e banda passante larga das fibras.
