Durante um experimento em laboratório, estudantes observam o comportamento de um motor de indução trifásico, operando com tensão e frequência constantes.

Considerando que a carga mecânica no eixo é gradualmente aumentada, assinale a alternativa que descreve corretamente o comportamento esperado para o escorregamento do motor.

As linhas de transmissão e de distribuição de energia elétrica possuem a mesma finalidade que é o transporte da energia elétrica. Com relação aos aspectos elétricos e de infraestrutura física, essas redes apresentam características distintas. Nesse sentido, tanto as redes de distribuição, quanto as linhas de transmissão podem ser caracterizadas pela relação R/X.

Assinale a alternativa correta que apresenta o/s fator/es que influencia/m a relação R/X.

O turismo é um dos pilares da economia de Maceió, mas sua dinâmica está intrinsecamente ligada aos processos de urbanização e à divisão regional de Alagoas. A concentração de investimentos e de infraestrutura no litoral, enquanto o interior enfrenta carências históricas, ilustra as desigualdades territoriais do estado.

Considerando-se essa relação, dadas as afirmativas sobre os impactos do turismo em Maceió no contexto alagoano,

I. Os fluxos turísticos para o litoral sul, com destaque para praias como Praia do Francês e Barra de São Miguel, têm fomentado a descentralização da oferta hoteleira e a integração econômica dessa região com o polo de confecções do Agreste.

II. A demanda turística por artesanato e por gastronomia local tem permitido a revitalização econômica e a preservação do patrimônio histórico no centro urbano de Maceió, revertendo o processo de esvaziamento comercial da área central.

III. A priorização do turismo de sol e mar consolida um modelo de desenvolvimento regional que desconsidera o potencial do sertão alagoano, cujas atrações culturais e naturais permanecem à margem dos circuitos turísticos oficiais e dos investimentos públicos.

verifica-se que está/ão correta/s

As harmônicas são um distúrbio que, muitas vezes, para ser captado são necessários equipamentos de medição caros como analisadores de energia elétrica. Apesar de no Brasil não existir nenhuma norma, delimitada pela ANEEL, e imposta pelas concessionárias de energia elétrica aos clientes, os problemas ocasionados pelo aparecimento das harmônicas, principalmente em consumidores industriais, são constantes, a ponto de haver uma recomendação de quando a taxa de terceira harmônica e seus múltiplos forem superiores 33%, ou seja, a norma NBR 5410/2004 prevê a possibilidade de aumento da secção nominal no dimensionamento do condutor neutro, em relação aos condutores de fase.

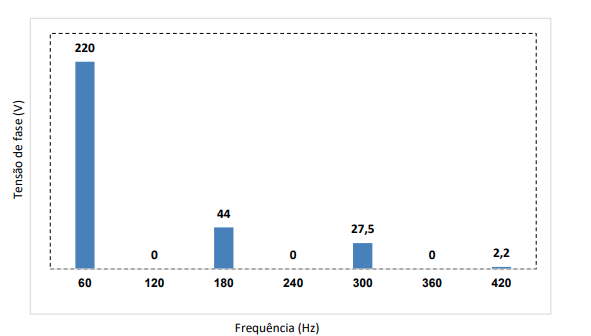

Em um circuito trifásico, com neutro, foi levantada uma curva que indicou a presença de harmônicas, como pode ser observado na figura.

Dadas as afirmativas em relação à figura,

I. Há harmônicas de sequência negativa na carga.

II. Não há harmônicas circulando no neutro dessa instalação elétrica.

III. É necessário efetuar o aumento do condutor do neutro dessa instalação elétrica.

IV. O Total Harmonic Distortion (THD) do sistema é inferior a 25%.

verifica-se que estão corretas apenas

Para analisar um circuito elétrico, pode-se escrever e resolver um sistema de equações que relacionam as correntes e as tensões elétricas em todos os componentes do circuito aos valores desses componentes. Algumas dessas equações são obtidas aplicando-se ao circuito as leis de Kirchhoff para as tensões e para as correntes. Outras são obtidas aplicando as equações constitutivas como a lei de Ohm, a componentes isolados. É também muito importante conhecer a potência e a energia fornecidas a um componente. A potência elétrica em um componente pode ser encontrada a partir de duas variáveis elétricas: a tensão e a corrente. Essa potência associada ao componente pode ser fornecida ou recebida. Destaca-se que a convenção passiva de potência é uma regra de sinais usada em análise de circuitos elétricos para determinar se um elemento absorve ou fornece potência.

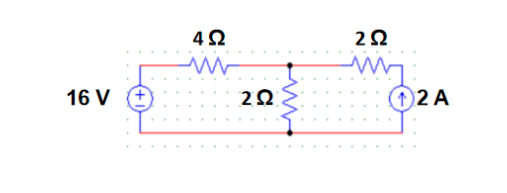

No circuito, representado pela figura, na fonte independente de corrente elétrica, de acordo com a convenção passiva, o tipo de potência associada e a magnitude dessa potência no componente, são, respectivamente:

A continuidade do fornecimento de energia elétrica é mensurada por indicadores coletivos e individuais. Os indicadores coletivos, Duração Equivalente de Interrupção por Unidade Consumidora (DEC) e Frequência Equivalente de Interrupção por Unidade Consumidora (FEC), são acompanhados pela Agência Nacional de Energia Elétrica (ANEEL) por meio de subdivisões das distribuidoras, denominadas conjuntos de unidades consumidoras.

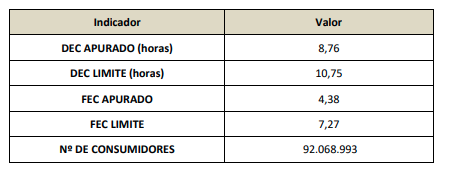

A tabela apresenta os dados disponibilizados pela ANEEL dos indicadores de qualidade de distribuição de energia elétrica nas concessionárias do Brasil, no ano de 2025. Vale ressaltar que os indicadores são passíveis de alterações após fiscalização da ANEEL.

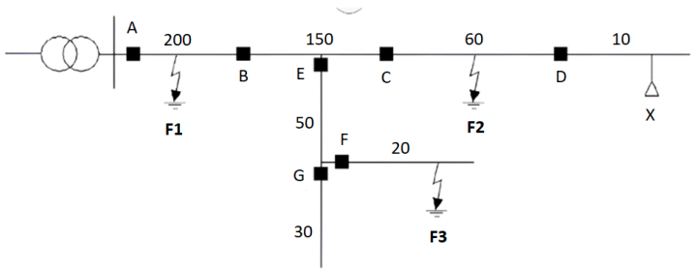

No cenário em que um alimentador de uma distribuidora de energia elétrica, conforme ilustrado na figura, com o número de consumidores indicados em cada bloco da rede de energia elétrica, apresentou, no ano de 2025, três eventos de interrupção (F1, F2 e F3) em três pontos distintos da rede.

A duração dos eventos de interrupção foram:

1. F1 = 1,0 h;
2. F2 = 40 min;
3. F3= 32 min.

Nesse contexto, os indicadores DEC e FEC para a chave B para o evento de interrupção F3, são, respectivamente:

A linguagem utilizada no Arduino é parecida, principalmente, com C e C++. O Arduino Sketch é escrito em uma variação simplificada de C/C++, utilizando sintaxe de C++, mas com muitas bibliotecas prontas que facilitam o uso de hardware. O microcontrolador é muito útil para desenvolver projetos interativos independentes, ou pode ser conectado a um computador, a uma rede, ou mesmo à web para recuperar e enviar dados do Arduino e atuar sobre eles. Existem algumas instruções que podem ser executadas na função loop(), que é função principal do programa e executa continuamente, enquanto o Arduino estiver ligado. Uma dessas instruções é a “delay()”, que no Arduino é uma função usada para pausar (bloquear) a execução do programa por um tempo determinado.

Se em um determinado trecho de um programa em Arduino o objetivo seja de pausar a execução do programa em 0,8 s, qual o comando correto a ser utilizado?

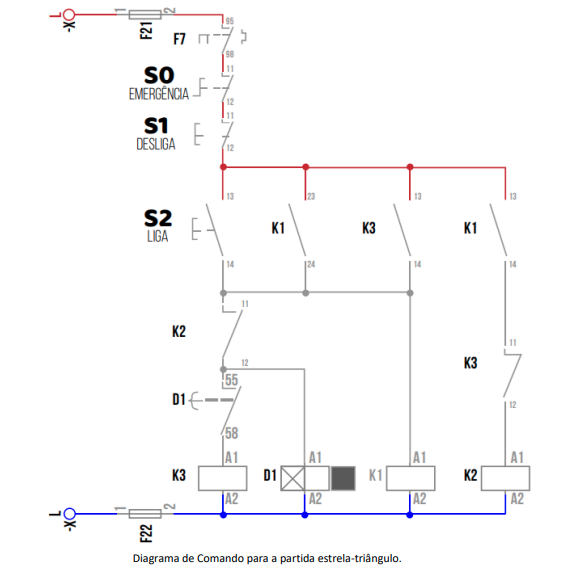

A partida estrela-triângulo é um método clássico de partida indireta de motores de indução trifásicos (normalmente rotor em gaiola), usado para reduzir a corrente e o torque de partida. Esse método de partida possui como características reduzir a corrente de partida da rede e diminuir quedas de tensão, como principais vantagens. Após o motor atingir cerca de 80% a 90% da rotação nominal, um temporizador desliga estrela e liga triângulo, com um tempo morto para evitar o curto-circuito. Esse tipo de partida é adotada em cargas como bombas centrífugas, compressores leves e máquinas com partida a vazio. Porém não é indicado o esquema de partida para cargas pesadas na partida e máquinas de grande inércia. A figura apresenta o diagrama de comando para um motor de indução em que será adotada a partida estrela-triângulo.

Dadas as afirmativas a respeito do diagarama de comando,

I. Ao pressionar botão S2, logo em seguida haverá 3 (três) bobinas energizadas.

II. Não é possível energizar as bobinas K2 (A1-A2) e K3 (A1-A2), simultaneamente.

III. Uma vez energizada a bobina do temporizador D1, após o tempo adotado no temporizador e a bobina D1 for desenergizada, o contato K3 (13-14) abre, fazendo que também a bobina K1 (A1-A2) seja desenergizada.

verifica-se que está/ão correta/s

Considere um motor de indução trifásico cuja corrente de partida direta seja 6 (seis) vezes a corrente nominal.

Ao utilizar partida estrela-triângulo, assinale a alternativa que indica corretamente o valor aproximado da corrente de linha durante a partida.

Um inversor de frequência típico utilizado no acionamento de motores de indução possui três estágios principais: retificação, filtragem (barramento CC) e inversão.

A função do estágio de inversão é
