O motor de indução trifásico de rotor bobinado é um tipo de motor elétrico de Corrente Alternada (CA) em que o rotor possui enrolamentos trifásicos, conectados, normalmente, em estrela, cujos terminais são acessados por anéis coletores e escovas. Ele possui, como vantagens de utilização, alto torque de partida e baixa corrente de partida. No entanto, há desvantagens de sua utilização como manutenção mais frequente (escovas e anéis) e menor robustez que o motor de gaiola de esquilo. Esse tipo de motor é utilizado em aplicações como pontes rolantes e elevadores.

Considere um motor de indução trifásico de rotor bobinado, conectado em estrela, com tensão nominal de 380 V em 60 Hz, que possua como parâmetros por fase os valores apresentados na tabela.

Considerando-se que a corrente de magnetização seja desprezível, e que o escorregamento do motor é igual a 0,04, o valor da magnitude da corrente de fase em Ampére é, aproximadamente:

As subestações das instalações industriais com potência em transformação superior a 3.500 kVA normalmente são atendidas por subestações em 69 kV na região nordeste. Na construção do sistema de alimentação, a partir da alta tensão, existem vários arranjos de barramentos primários e secundários. Cada um desses arranjos deverá ser selecionado em função das características da carga, do nível de confiabilidade e da continuidade desejadas, do nível de flexibilidade de manobra e da recomposição da subestação.

Sobre os arranjos e os barramentos, assinale a alternativa correta.

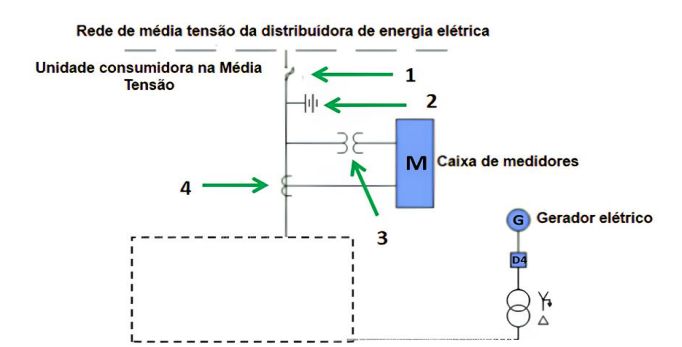

A conexão de geradores particulares das redes de distribuição elétrica requer o entendimento de normas específicas de cada central distribuidora e de quais equipamentos elétricos devem ser conectados a rede elétrica, desde o lado da concessionária, bem como do cliente, para garantir a adequada conexão do gerador elétrico ao sistema. Na figura, pode-se observar o recorte de um diagrama unifilar para a conexão em paralelo de um gerador elétrico na média tensão.

Os equipamentos elétricos listados na ordem de 1 a 4 são, respectivamente:

Um transformador de corrente com relação de 100/5 foi projetado para equipar um conjunto de medição/proteção de energia elétrica numa subestação de média tensão.

Sabendo-se que a carga trifásica possui uma demanda de 2 MVA em 13,8 kV, a corrente, em A, proporcional no secundário do TC é:

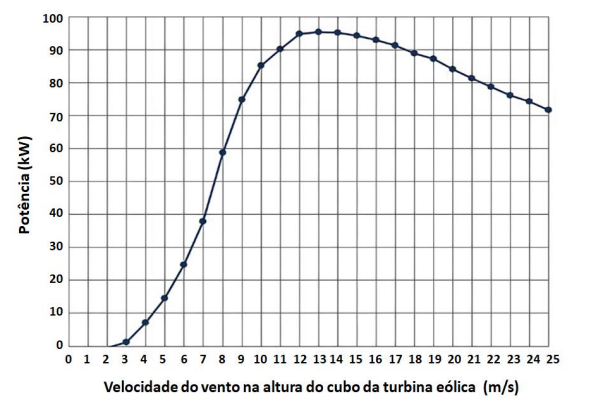

O Brasil possui um dos maiores potenciais de geração eólica do mundo. Já são mais de 33 GW de potência instalada no país, distribuídas ao longo de cerca de 12 estados e mais de 700 parques eólicos instalados. O Estado do Rio Grande do Norte (RN) é o que possui o maior potencial gerador instalado, sendo cerca de mais de 5 GW distribuídos em mais de 180 parques instalados. Um dos parâmetros mais importantes para se considerar a viabilidade de instalação de aerogeradores em parques eólicos é o fator de capacidade (é a porção do ano em que o gerador está operando no pico de potência), que é a razão entre a energia estimada produzida em um ano e o pico de energia que pode ser produzida, obtida a partir da curva de potência da turbina eólica. Esse fator não deve ser inferior a 30%, se não a instalação do parque eólico é considerada inviável. Na figura, podem ser observados parâmetros da curva de um fabricante de uma turbina que será adquirida para um parque aerogerador.

Ao se considerar o estudo da velocidade do vento em uma localidade, de acordo com o número de horas ao longo de 1 (um) ano (365 dias), estimou-se que a produção de energia eólica foi de cerca de 300 MWh.

De acordo com essa potência, sobre a viabilidade ou inviabilidade da instalação e do fator de capacidade do parque eólico na localidade, é correto afirmar que o sistema é, respectivamente,

Em um sistema predial trifásico (380/220 V), um circuito terminal de tomadas é protegido por disjuntor termomagnético curva C de 20 A. Esse circuito é alimentado por um quadro secundário protegido por disjuntor geral curva C de 63 A.

Considerando-se a seletividade entre os dispositivos e as características típicas de disparo magnético da curva C (5 In a 10 In), qual das alternativas descreve corretamente o comportamento em caso de curto-circuito franco de baixa impedância no circuito terminal?

Uma aplicação industrial exige um motor elétrico com capacidade mecânica nominal de 15 kW. O motor possui tensão de alimentação trifásica 380 V, fator de potência de 0,88 e rendimento de 93,75%.

Assinale a alternativa que representa a potência ativa e reativa demandada pelo motor em regime nominal, respectivamente. (Considere cos^-1(0,88) = 28,35° e tg(28,35°) = 0,54

Um engenheiro precisou especificar a curva de disparo dos disjuntores, em função do tipo de carga presente nos circuitos de uma instalação elétrica predial. A localização dos circuitos foi apresentada em um projeto elétrico, identificando os circuitos 1, 2, 3 e 4 com os respectivos equipamentos: ar-condicionado, chuveiro elétrico, bomba d’água e aquecedor elétrico resistivo.

Considerando o parâmetro da curva de disparo do disjuntor, assinale a alternativa que representa corretamente as curvas de disparos apropriadas para cada circuito, respectivamente.

A persistência do baixo Índice de Desenvolvimento Humano Municipal (IDH-M) de Alagoas, historicamente o menor entre as unidades federativas brasileiras, é frequentemente analisada à luz de seus componentes e de dinâmicas históricas e geográficas específicas.

Considerando-se a evolução temporal e a estrutura multidimensional do IDH-M de Alagoas, qual a caracterização do aspecto fundamental associado a essa posição estadual no ranking nacional?

O Núcleo de Gênero, Diversidade e Sexualidade (Nugedis), do Instituto Federal de Alagoas (Ifal), foi instituído pela Resolução nº 116/2023.

Dentre as diversas regras vigentes sobre o Núcleo, assinale a alternativa correta.
