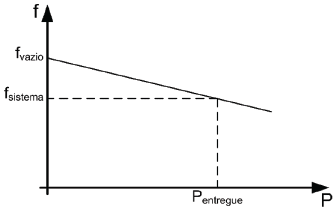

A relação entre a frequência de rotação de um gerador síncrono e a sua potência entregue é apresentada na figura a seguir.

Em uma dada situação, um gerador síncrono gira com uma frequência de 62 Hz a vazio. Quando este gerador é conectado a um sistema que opera em 60 Hz ele entrega 1 MW de potência.

Qual será a potência ati va entregue ao sistema caso o mesmo gerador possua uma frequência a vazio de 61 Hz?

Preencha as lacunas do texto a seguir.

Em uma certa localidade a frequência da rede é de 50 Hz. É necessário o fornecimento de 1 MW de potência em 60 Hz. Como solução técnica, foi escolhido suprir a potência por meio de um grupo motor-gerador, consistindo em um motor síncrono tocando um gerador síncrono.

O número de polos que cada uma das duas máquinas deverá possuir de forma a converter a potência em 50Hz para potência em 60Hz é motor síncrono com polos e gerador síncrono com polos.

A sequência que preenche corretamente as lacunas é

Em relação aos esquemas de aterramentos considerados na norma ABNT NBR 5410:2004, analise as afirmações a seguir.

I - O esquema TN possui um ponto da alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção.

II - O esquema TT possui um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodo (s) de aterramento eletricamente distinto (s) do eletrodo de aterramento da alimentação.

III - No esquema IT todas as partes vivas são isoladas da terra ou um ponto da alimentação é aterrado através de impedância.

IV - No esquema TN-C, as funções de neutro e de proteção são combinadas em um único condutor.

Está correto apenas o que se afirma em

Um sistema elétrico desequilibrado a quatro fios possui uma corrente de neutro definida por IN. Sabe-se que esta corrente pode ser decomposta em termos de seus componentes simétricos I₀, I₁ e I₂, onde: I₀ é a corrente de sequência zero; I₁ a corrente de sequência positiva; I₂ a corrente de sequência negativa.

Qual expressão relaciona, de forma correta, a corrente de neutro em termo dos seus componentes simétricos?

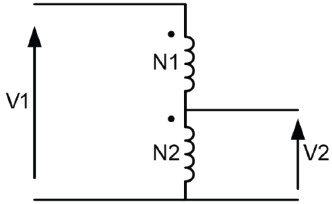

Considere o autotransformador, cujo modelo é apresentado a seguir.

É correto afirmar que a tensão no secundário (V2) é dada por

Uma linha de transmissão longa é terminada com uma carga de impedância igual a sua impedância característica.

Nesta condição é correto afirmar que

Considere o circuito elétrico:

O circuito é formado por uma fonte de alimentação, um resistor, dois indutores e um capacitor. Considerando-se que exista um acoplamento magnético entre os indutores do circuito, com um coeficiente de acoplamento de 0,6, qual o valor correto da indutância mútua M entre os indutores?

Um motor de indução trifásico de 100kW, 60 Hz, 6 polos gira com um escorregamento de 2%.

Nesta condição, qual a velocidade de giro do motor (rpm)?

Um circuito RLC série é alimentado por uma fonte de frequência 1000/!$ \pi !$Hz. Considerando-se R=1!$ \Omega !$, L=1mH e C=100!$ \mu !$F como sendo os valores da resistência, indutância e capacitância, respecti vamente.

O valor do módulo da reatância é

Uma carga trifásica, balanceada, ligada na configuração Y (estrela) é composta por três impedâncias idênticas, dadas por Z=3+6j!$ \Omega !$.

O valor correspondente de cada impedância para o caso desta carga ser representada pelo exato circuito equivalente em !$ \Delta !$ (triângulo), é dada por
