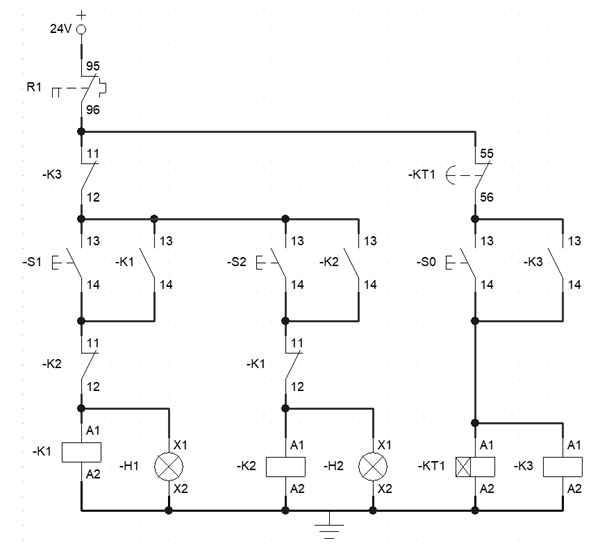

Um setor de uma indústria irá fazer a substituição de painéis elétricos antigos para sistemas mais modernos com o uso de CLP. Em uma análise de documentação de um motor de indução, os engenheiros se depararam com o diagrama de comando, mostrado na figura a seguir, para o acionamento desse motor.


Considerando as hipóteses levantadas a respeito desse diagrama, assinale a alternativa correta.

Uma tarefa prática bastante comum quando se conhece bem os parâmetros de uma máquina é a realização de ensaios. Um engenheiro necessitava encontrar os parâmetros de um circuito equivalente de um motor de indução para estudar o efeito da partida e de eventuais curtos nesse motor para fazer o projeto correto das proteções. Nesse levantamento do circuito equivalente, esse engenheiro desconsiderou a resistência do núcleo, utilizando o seguinte modelo por fase do motor.


Os parâmetros obtidos durante os ensaios foram:
R₁ = 1,2 Ω; X₁ = 2,5 jΩ; X_M = j16 Ω;
X₂ = j1,5 Ω e R₂ = 1,8 Ω.
Sabe-se que esse motor pode operar em 220 V ou 380 V, conforme a ligação utilizada nos seus 6 terminais de conexão. Caso a rede elétrica possua tensão de linha de 220 V, o engenheiro quer determinar a corrente elétrica de linha que será demandada da rede elétrica no momento inicial da partida da máquina, desprezando o ramo de magnetização nessa análise, tanto para uma ligação de partida direta quanto para uma ligação em partida estrela-triângulo. Nesse sentido, assinale a alternativa que apresenta corretamente as correntes de linha na partida direta e na partida estrela triângulo, respectivamente.

Geradores síncronos frequentemente operam em paralelo por questões de segurança, pois, caso algum gerador falhe, a carga não fica desassistida. Para que um gerador entre em uma rede na qual já existem outros geradores, é necessário que se cumpram certos requisitos para evitar até mesmo o colapso de toda rede. Em relação aos requisitos para ligação em paralelo de geradores síncronos, assinale a alternativa INCORRETA.

Durante um típico ensaio a vazio e em curto de um transformador de 46 kVA e 2300 / 230 V, foram obtidos os seguintes valores:

Ensaio com Secundário em C.C.
Medidas: 52 V, 20 A e 600 W
Ensaio com Primário a vazio
Medidas: 230 V, 6 A e 200 W

Com base no exposto, qual é a eficiência desse transformador quando estiver operando a carga total com FP = 0,8?

Para ligar uma carga trifásica de 150 VA de forma isolada da rede, foram utilizados três transformadores monofásicos 127 / 12 V. O primário foi configurado em Y e o secundário em △ (delta), de forma que somente três fios foram utilizados na conexão com a carga trifásica. Após conectar o primário a uma rede trifásica cuja tensão de linha era 220 V, um alicate amperímetro conectado a uma das linhas da carga mediu uma corrente próxima a

Um transformador monofásico convencional, de valores nominais 50 VA e 127/48 V, foi utilizado ocasionalmente como autotransformador elevador de 127 / 175 V. Nessas condições de uso, a máxima potência aparente em que esse transformador pode operar é

Um motor de indução de dois polos e 60 Hz fornece 18 kW a uma carga, com uma velocidade de 3528 rpm. Desconsiderando perdas, o escorregamento e o conjugado induzido desse motor são, respectivamente,

Um motor de passo bipolar a quatro fios possui uma resolução de 1,8º por passo em seu modo básico de funcionamento. Com base nesses dados, é correto afirmar que esse motor possui número de polos igual a

Um motor CC em derivação, cujo modelo simplificado está ilustrado a seguir, possui 5 CV, 250 V, 1200 rpm, enrolamentos de compensação e uma resistência total de armadura de 0,5 ohm. O circuito gerador de campo possui uma resistência total de 250 ohms, tal que, a vazio, a velocidade do motor é 1200 rpm.

Considerando que, em certa carga, a corrente medida por um amperímetro indicava 10 A, o valor da corrente de armadura, da tensão interna e a rotação são, respectivamente,

A respeito de máquinas síncronas, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.
(  ) Máquinas síncronas, tanto geradores quanto motores, precisam de uma tensão CC de excitação, com a qual se controla a tensão gerada internamente.
(  ) Em operação normal, em regime, a máquina síncrona apresenta sempre a mesma velocidade de rotação, independentemente da frequência da rede.
(  ) A diferença entre um gerador e um motor síncrono está na defasagem entre o campo líquido do estator e o campo do rotor. Caso o campo do estator esteja à frente do campo do rotor, trata-se de um motor.
(  ) Para um gerador síncrono operando com corrente de campo e intensidade de corrente de carga constante, a tensão de terminal será menor com cargas indutivas e maior com cargas capacitivas.
