Sobre os diferentes tipos de motores e suas aplicações mais usuais, relacione as colunas e assinale a alternativa com a sequência correta.

1. Motor Monofásico de Indução.
2. Motor CC sem escovas.
3. Motor Trifásico de Indução.
4. Motor de Passo.

(  ) Utilizado em drones.
(  ) Utilizado em máquinas industriais.
(  ) Utilizado em ventiladores domésticos.
(  ) Utilizado em Impressoras 3D.

Se considerarmos que um raio se comporta como uma corrente que desce por um fio retilíneo, é possível encontrar o valor da intensidade de campo magnético gerado em função da distância do evento. Ainda, considerando que praticamente todos os celulares da atualidade possuem sensores magnéticos, pode-se imaginar que, a certa distância, daria para detectar uma anomalia no campo devido a um raio por meio do celular. Considerando que um raio com intensidade de corrente média formou um canal condutor vertical com uma corrente de 30 kA e que a variação mínima que um sensor magnético de um celular pode sentir é de 1 μT, a qual distância máxima um celular (em repouso) poderia detectar a anomalia do campo causada pelo raio?
Considere μ0 = 4π 10^-7

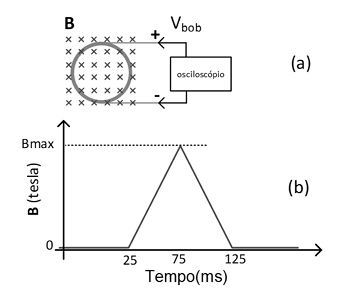

Uma bobina do tipo solenoide, núcleo a ar, foi enrolada a partir do terminal positivo, em sentido anti-horário, terminando no terminal negativo, como mostrado na figura (a) a seguir. A constante de tempo da bobina é da ordem de ms. Certa densidade de fluxo magnético B passa pelo plano de corte da bobina de forma perpendicular e possui variação temporal, como mostra a figura (b) a seguir.


Nessas condições, assinale a alternativa que apresenta a forma de onda de tensão Vbob medida nos terminais da bobina utilizando um osciloscópio.

Em uma manutenção de campo, observou-se em um motor de indução trifásico os seguintes dados de placa:

MOTOR DE INDUÇÃO TRIFÁSICO
Potência: 10 CV
Tensão: 220 / 380 V
Rendimento: 0,75
Fator de Potência: 0,8
Frequência: 60 Hz

Os demais dados estavam apagados. Como o acesso físico aos terminais não era simples, o engenheiro, com um alicate amperímetro, apenas mediu a corrente elétrica em um dos cabos que alimentava o motor, lendo um valor muito próximo a 19 A, pois o motor operava em plena carga. Com base nessas informações, é correto afirmar que a tensão de linha e o tipo de ligação desse motor, são, respectivamente,

Um motor monofásico 220 V, com os seguintes dados de placa: 1 CV, rendimento de 0,75 e fator de potência 0,8, trabalha na potência nominal por 8 horas durante o dia. Considerando 1 CV ~ 750 W, o consumo em kWh de 30 dias e a corrente nominal desse motor são, respectivamente,

No circuito magnético da ilustração a seguir, passa um fluxo magnético constante de Φ = 500 μWb. Sabe-se que a Relutância R_AR possui magnitude de 2,5 M Ae/Wb. Tanto R₁ quanto R₂ são relutâncias com apenas 10% do valor de RAR.



Nessas condições de operação, é correto afirmar que a corrente I no carretel vale

A figura a seguir ilustra a visão em corte de um cabo coaxial que está sendo utilizado para alimentar uma carga com uma corrente contínua de 2 A. A corrente entra pelo condutor interno e retorna pelo condutor externo. São mostrados quatro caminhos fechados onde aplicou-se a Lei de Ampère. Com base nesses casos, assinale a alternativa correta.


Uma professora que leciona no curso técnico integrado identificou que alguns estudantes têm apresentado dificuldades de desempenho acadêmico, não apenas em relação aos conteúdos conceituais, mas também nas dimensões de participação, trabalho em equipe e realização de práticas em laboratório. Ao analisar seus registros avaliativos e mediante as variações identificadas, a professora decidiu reorganizar suas estratégias de ensino, constituindo-as como prática contínua, objetivando a otimização, o acompanhamento e o redimensionamento do processo de ensino e aprendizagem. Considerando a reorganização das estratégias de ensino como parte do processo avaliativo, a ação da docente consiste em

Nos Institutos Federais, a educação é concebida como prática de liberdade, em que o estudante se reconhece como sujeito de sua própria história e capaz de intervir criticamente na realidade social. Com base nessa perspectiva, a respeito da relação professor-aluno, assinale a alternativa correta.

Analise as assertivas e assinale a alternativa que aponta a(s) correta(s).

I. As políticas e as ações institucionais do Instituto Federal pautam-se no princípio de indissociabilidade, como eixo articulador, que perpassa toda a oferta educacional oportunizada à comunidade.
II. A indissociabilidade entre ensino, pesquisa e extensão na Educação Profissional e Tecnológica encontra-se claramente expressa nos planos educacionais voltados à organização das políticas sociais e econômicas vigentes.
III. O binômio ensino e aprendizagem concretizase na imbricação da indissociabilidade entre ensino, pesquisa, extensão e inovação, por meio de interações e intervenções dos atores envolvidos.
