A gestão de um laboratório didático de automação difere de um ambiente puramente industrial devido à alta rotatividade de usuários e à constante manipulação de componentes sensíveis, como CLPs, sensores ópticos e módulos de comunicação. Para que o aprendizado seja efetivo, o ambiente deve apresentar um alto nível de organização e previsibilidade. A implementação de metodologias de qualidade, como o 5S, aliada a um plano de manutenção que minimize falhas durante as aulas, é o que define a eficiência operacional do laboratório e a preservação do patrimônio tecnológico da instituição. No que diz respeito à organização e manutenção de um laboratório didático de automação, assinale a alternativa que apresenta a prática mais adequada para garantir a longevidade dos equipamentos e a segurança das atividades.

Em laboratórios de desenvolvimento, pesquisa e ensino, os usuários do laboratório lidam rotineiramente com riscos elétricos de alta potência, partes mecânicas móveis e processos de soldagem/resina. A NR-6 estabelece que o EPI deve ser utilizado apenas quando as medidas de proteção coletiva não forem viáveis ou não oferecerem completa proteção contra os riscos de acidentes do trabalho e de doenças profissionais e do trabalho. A escolha do equipamento adequado deve considerar não apenas o risco, mas também a certificação e a responsabilidade das partes envolvidas. Com base nas disposições da NR-6 sobre o uso, fornecimento e responsabilidades relativas aos EPIs em atividades laboratoriais, assinale a alternativa correta.

A operação de laboratórios de automação industrial envolve riscos multidisciplinares, que abrangem desde o contato com partes vivas de sistemas elétricos até a interação com partes móveis de máquinas e atuadores pneumáticos/hidráulicos. Para mitigar esses riscos, o ambiente deve estar em conformidade com as Normas Regulamentadoras (NRs), que estabelecem diretrizes para a proteção coletiva e individual. A correta interpretação dessas normas é essencial para garantir que o desenvolvimento de protótipos e a realização de ensaios ocorram sem comprometer a integridade física dos usuários. Analise as assertivas abaixo sobre as normas de segurança aplicáveis a laboratórios de automação:

I. De acordo com a NR-10, a desenergização é considerada o procedimento de segurança prioritário para intervenções em instalações elétricas, devendo seguir uma sequência específica que inclui o seccionamento, impedimento de reenergização e constatação de ausência de tensão.

II. A NR-12 exige que as bancadas de teste que possuem partes móveis ou riscos de aprisionamento sejam equipadas com dispositivos de parada de emergência, os quais devem ser monitorados por relés de segurança e não podem ser utilizados para o comando operacional de partida.

III. Segundo a NR-26, a sinalização de segurança por cores é suficiente para a identificação de riscos, tornando opcional o uso de rotulagem preventiva e fichas de dados de segurança (FISPQ) para produtos químicos utilizados na limpeza de componentes.

IV. Na hierarquia de controle de riscos, a adoção de Equipamentos de Proteção Coletiva (EPC), como barreiras físicas e sistemas de exaustão, deve ser priorizada em relação ao uso de EPIs.

Quais estão corretas?

Em painéis de automação, componentes semicondutores (microcontroladores, MOSFETs) são sensíveis a ESD e à umidade. Qual boa prática de armazenamento/mitigação é correta?

Na comissão de sistemas de propulsão elétrica de alta potência e na manutenção de painéis industriais, a integridade dos condutores e enrolamentos é validada por ensaios de continuidade e resistência de isolamento. Enquanto a continuidade assegura que o caminho elétrico está íntegro para a circulação da corrente nominal, o teste de isolamento (megagem) avalia a capacidade do dielétrico em suportar tensões de operação e surtos sem permitir correntes de fuga excessivas. Em máquinas rotativas de grande porte, a simples leitura pontual da resistência de isolamento pode ser insuficiente, exigindo-se a análise da variação da resistência ao longo do tempo para diagnosticar a presença de umidade ou contaminação profunda nos materiais isolantes. Sobre os procedimentos de teste de continuidade e isolamento elétrico em sistemas industriais, assinale a alternativa tecnicamente correta.

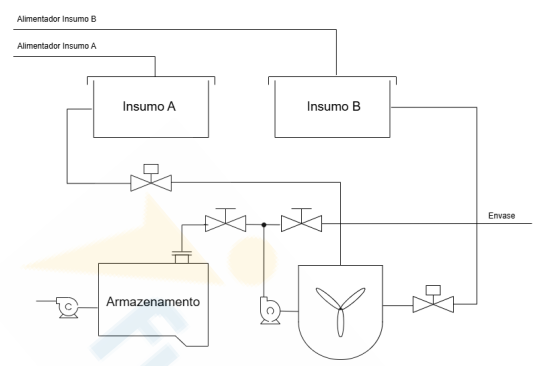

No projeto de automação industrial, o diagrama PFD/P&ID da figura abaixo mostra uma linha de produção. Com base na figura, qual alternativa identifica corretamente os principais símbolos e sequência funcional?

Em um sistema de automação industrial, um transmissor de nível mede de 0,0 a 5,0 m e envia ao CLP um sinal analógico de 4–20 mA. Esse sinal é convertido internamente em tensão e lido por um conversor analógico-digital (CAD) de 12 bits, configurado para representar exatamente a faixa útil do transmissor. O sistema foi ajustado de modo que:

• 4 mA corresponde a 0,0 m.

• 20 mA corresponde a 5,0 m.

• O CAD utiliza todos os níveis disponíveis para essa faixa.

• Desprezam-se erros de linearidade, offset, ganho e ruídos, considerando apenas a limitação de resolução.

Durante um ensaio, deseja-se avaliar se esse sistema é capaz de distinguir variações muito pequenas de nível no reservatório para fins de controle fino. Com base nessas informações, assinale a alternativa correta sobre a resolução do sistema de digitalização e sua implicação prática na automação.

Em um forno industrial com PID digital, observa-se: oscilação contínua ao redor do setpoint, recuperação lenta a distúrbios e resposta geral lenta/estável. Qual ajuste melhora o comportamento?

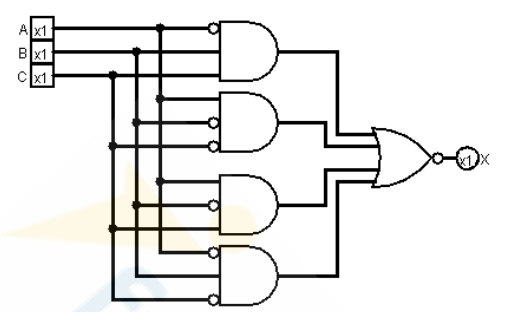

Na área de eletrônica digital, a tradução de circuitos lógicos em tabelas-verdade é uma etapa fundamental para compreender, verificar e validar o comportamento de um sistema. Enquanto o circuito mostra graficamente a interligação entre portas lógicas e sinais de entrada e saída, a tabela-verdade permite representar, de forma organizada, todas as combinações possíveis das entradas e os respectivos resultados produzidos na saída. Portanto, dado o circuito:

Qual é a tabela verdade que representa o seu comportamento?

Precisa-se integrar ao CLP um transmissor de pressão 2 fios com saída 4–20 mA em uma planta onde o cabo até o painel tem 150 m e passa próximo a inversores. A entrada analógica disponível no CLP é somente de tensão 0–10 V (não há entrada nativa de corrente). Para adaptar o sinal, a equipe propõe usar um resistor shunt no painel para converter corrente em tensão. Considere:

• Faixa de pressão: 0 a 16 bar.

• Transmissor: 4–20 mA linear.

• Resistência total do cabo (ida+volta): 18 Ω.

• Fonte do loop: 24 Vcc.

A entrada 0–10 V do CLP tem impedância alta (pode desprezar a corrente de entrada). O objetivo é usar o máximo possível da faixa 0–10 V sem saturar a entrada do CLP em 20 mA. Qual alternativa apresenta o valor de shunt mais adequado e a tensão esperada na entrada do CLP quando a pressão é 12 bar, além de avaliar corretamente o efeito do cabo no erro de leitura?
