O tipo de lubrificação presente em um acoplamento entre superfícies não conformantes, como no contato entre os dentes de engrenagens, é

São alguns tipos de válvulas aplicadas em circuitos hidráulicos pneumáticos e suas respectivas características, EXCETO:

A figura acima ilustra um circuito onde S₁ e S₂ são atuadores e QB é a vazão da bomba, em que o avanço regenerado ocorre por

Dados:

Pressão de trabalho da bomba = 125 bar
Vazão da bomba = 20.000 cm³/min
Área do pistão = 40 cm³
Diâmetro da haste = 50% do diâmetro do pistão

Qual a velocidade de avanço regenerada do circuito regenerativo ilustrado na figura acima?

Acoplamentos são elementos de máquina cuja função principal é garantir o funcionamento de um conjunto mecânico, mesmo na presença de desalinhamentos do tipo axial, paralelo, angular ou torcional. Sobre esses elementos, considere as afirmativas a seguir.

I – Os acoplamentos de mandíbula permitem desalinhamento axial, paralelo e angular, além de absorverem choques.

II – Os acoplamentos de Schmidt permitem grande desalinhamento axial.

III – Os acoplamentos de Hooke permitem grande desalinhamento angular e são, geralmente, usados em pares, para cancelar o erro de velocidade dos mesmos.

IV – Os acoplamentos de estrias permitem grande desalinhamento axial e transmitem altos torques.

São corretas as afirmativas

Um conjunto parafuso porca é lubrificado a óleo e tem atrito de deslizamento de 0,2 e atrito de rolamento de 0,04. Sendo a rosca do parafuso de potência quadrada de uma entrada, com diâmetro médio de 24 mm e avanço de 4 mm, a eficiência do conjunto e sua condição de autotravamento, são, respectivamente,

Sobre os principais processos de fabricação mecânica, pode-se afirmar que:

I – tubos sem costura são fabricados por meio de processo de laminação denominado Mannesmann;

II – no processo de fabricação de tubos por extrusão, um tarugo cilíndrico maciço, em estado sólido, é colocado sob uma prensa, que faz com que o material, o tarugo, passe por uma matriz e ganhe sua forma final;

III – o processo de fundição pode ser usado para fabricação de tubulações de ferro fundido e barro vidrado, sendo a fundição centrífuga o processo adotado;

IV – na fabricação de tubos com costura a partir de bobinas de chapas, são empregados, para formar o tubo, rolos conformadores que são, em seguida, submetidos ao processo de soldagem.

São corretas as afirmativas

Qual a potência consumida para um desprendimento de cavaco de 2 mm² de secção, usinando duralumínio em uma máquina usada com rendimento de 75% e utilizando uma ferramenta de aço rápido.

Considere:

• Pressão específica de corte igual a 60 kgf/mm²

• Velocidade de corte de 200 m/min e 1 CV igual a 0,736 KW

Um torneiro tem de desbastar um tarugo de !$ varnothing !$ 50 mm x 100 mm para alcançar a dimensão nominal final de 40 mm x 100 mm. Sabendo-se que a rotação escolhida foi de 125 rpm, que a profundidade de corte adotada foi de 2,5 mm e que a ferramenta avança 2 mm por volta, o tempo de operação total é

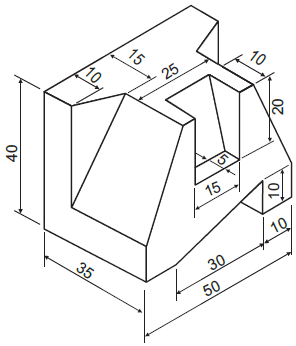

Qual a representação, em 1o diedro, das vistas frontal, lateral esquerda e superior da peça ilustrada acima?
