Qual a representação, em 1o diedro, das vistas frontal, lateral esquerda e superior da peça ilustrada acima?

No desenho técnico de tubulações industriais, são adotadas inúmeras representações gráficas, onde cada uma tem uma função principal. Sobre o desenho de tubulações, considere as afirmativas a seguir.

I - Fluxogramas de processo (process flow-sheet) são desenhos preparados na fase inicial do projeto e neles devem figurar os seguintes equipamentos: máquinas, tubulações, válvulas e instrumentos essenciais aos circuitos principais do processo.

II - Fluxogramas mecânicos ou de detalhamento (engineering flow-sheets) devem conter as informações sobre todas as tubulações, tanto as principais como as de utilidade e, ainda, as secundárias e auxiliares, com indicação do diâmetro, sentido de fluxo e condições de exigências especiais.

III - Os desenhos de plantas de tubulação são feitos em escala e neles os tubos de até 12" são representados por um traço único, na posição da linha de centro.

IV - Os desenhos isométricos são feitos em perspectiva isométrica e sem escala, e, geralmente, esses desenhos abordam uma única tubulação ou duas ou três tubulações interligadas.

São corretas as afirmativas

Questionado sobre o valor da pressão interna em um vaso de pressão, um operador comunicou que esse valor era igual a 300 Ib. Considerando a unidade correta de pressão no sistema de unidades referenciado pelo operador, o valor seria igual a 300

A fissuração a frio é considerada o mecanismo de formação de trincas mais comum em aços carbono e de baixo ou médio teor de elementos de liga, principalmente aqueles que são temperáveis durante a soldagem. Qual fator NÃO é considerado fundamental para a ocorrência desse tipo de fissuração?

Sobre as regiões de uma solda por fusão é INCORRETO afirmar que a(o)

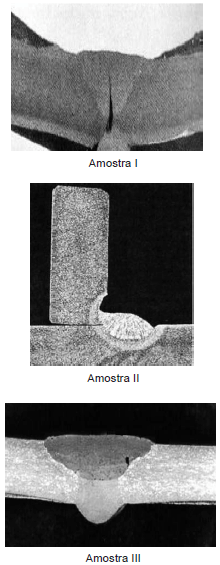

Analise as três amostras de juntas soldadas que são apresentadas abaixo. Em cada uma delas, há um tipo de descontinuidade.

Considerando as descontinuidades de inclusão de escória, falta de penetração e mordedura, nesta ordem, a sequência que corresponde às amostras é, respectivamente,

O processo de soldagem a arco plasma é aplicado à maioria dos metais e a muitos materiais não metálicos. Além disso, esse processo

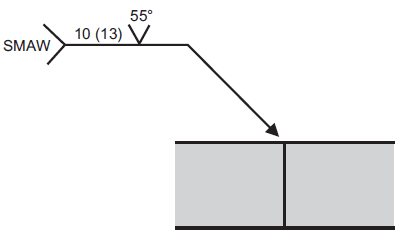

A simbologia utilizada na figura acima indica que deverá ser adotado o processo de soldagem

Tratando-se de soldagem com eletrodos revestidos, padrões operacionais de procedimentos, de movimentação e de posicionamento do eletrodo, em relação à junta, são fundamentais para uma soldagem com qualidade. NÃO se enquadra nesses padrões a ação de

O ensaio não destrutivo que permite o acompanhamento da evolução das descontinuidades durante a aplicação de tensões às quais uma estrutura estará sujeita é o ensaio por
