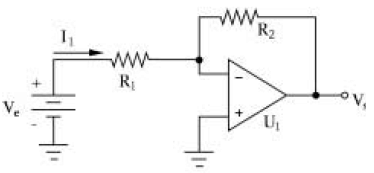

Na figura acima, é apresentado o esquema de um circuito amplificador analógico com as seguintes características: R₁ = 1.000 ohms e R₂ = 10.000 ohms são resistências, V_e = 1 V é uma fonte geradora de tensão contínua (suposta ideal), U₁ é um amplificador operacional de tensão (suposto ideal, sem saturação) e V_s é a tensão de saída. Considerando essas informações e a figura mostrada, julgue o item subseqüente.

Considerando que R₁ e R₂ são resistências comerciais, com tolerância de 10%, o valor mínimo esperado para a tensão V_s é igual a !$ -\dfrac{9}{11} !$ volts.

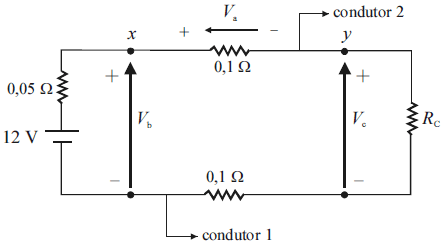

A figura acima mostra um sistema em corrente contínua que é alimentado por uma bateria de 12 V, cuja resistência interna é igual a 0,05 !$ \Omega !$. Cada condutor interligando um pólo da bateria à carga apresenta resistência de 0,1 !$ \Omega !$. A respeito desse circuito, julgue o item a seguir.

A tensão V_b nos terminais da bateria é menor que 12 V, mas é superior à tensão V_c nos terminais da carga.

Na figura acima, é apresentado o esquema de um circuito amplificador analógico com as seguintes características: R₁ = 1.000 ohms e R₂ = 10.000 ohms são resistências, V_e = 1 V é uma fonte geradora de tensão contínua (suposta ideal), U₁ é um amplificador operacional de tensão (suposto ideal, sem saturação) e V_s é a tensão de saída. Considerando essas informações e a figura mostrada, julgue o item subseqüente.

Considerando que R₁ e R₂ são resistências ideais, com tolerância nula, é correto inferir que Vs seja igual a -10,0 volts.

Julgue o item que se segue, relativos à proteção de sistemas elétricos industriais.

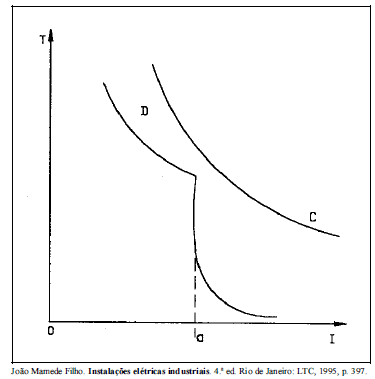

Considere que a figura abaixo mostre as curvas tempo (T) × corrente (I) correspondentes à solicitação térmica admissível dos condutores (curva C) que alimentam um motor elétrico e a curva de atuação do disjuntor (curva D).

Nesse caso, é correto afirmar que o disjuntor é termomagnético com corrente de ajuste igual a Ia e que há coordenação entre as duas curvas. Também, o tempo de atuação do disjuntor deve ser superior ao tempo de partida do motor.

Os instrumentos utilizados por um eletricista para efetuar manutenção em rede elétrica de baixa tensão, visando ao ajuste de emendas e à substituição de alguns condutores desgastados por novos, incluem o

alicate de corte.

Os amplificadores operacionais são circuitos integrados dedicados para aplicações em eletrônica analógica linear e não-linear. O amplificador operacional ideal apresenta em seu modelo uma série de características que se procurou atender no dispositivo real. As características dos amplificadores operacionais incluem

ganho de tensão infinito em malha aberta.

Os amplificadores operacionais são circuitos integrados dedicados para aplicações em eletrônica analógica linear e não-linear. O amplificador operacional ideal apresenta em seu modelo uma série de características que se procurou atender no dispositivo real. As características dos amplificadores operacionais incluem

implementação de amplificadores inversor e não-inversor utilizando realimentação positiva
