Os aços de baixa liga e alta resistência propiciam elevada relação resistência mecânica e peso comparados ao aço carbono. A transformação martensítica é uma parte essencial da resistência do produto, uma vez que aumenta a densidade de discordâncias.

Conhecendo a quantidade relativa (porcentagem em peso) de cada microconstituinte (fases) de um determinado aço, é possível calcular a dureza Vickers, e, também, o limite de resistência à tração.

Calcule o teor de carbono do aço C-Mn-Nb que, austenitizado parcialmente entre A1 e A3 na temperatura de 750°C, e, posteriormente, resfriado em água, atingirá 240 HV_(10gf) (limite de resistência de 80 kgf/ mm^2), conhecendo a dureza das fases na Tabela abaixo. Admita que a quantidade de austenita retida seja zero após o resfriamento.

Fases	Dureza (HV 10gf)	Limite de Resistência (Kgf/mm^2) produto final
Ferrita	80	80
Martensita (0,77%C)	840
Cementita	650

O valor CORRETO é:

A manutenção corretiva, preventiva ou preditiva objetiva conservar e manter em operação equipamentos, instrumentos, ferramentas e instalações da forma mais econômica possível. A manutenção preventiva se caracteriza pela

É CORRETO afirmar que o tratamento térmico de austêmpera é um tratamento

Em aços de alta resistência e baixa liga, o tamanho de grão ferrítico se relaciona com o limite de escoamento através da relação de Hall Petch

!$ \sigma_{esc} = \sigma_0 + K(d)^{-0,5} !$

Foram observados para um aço C-Mn-Nb os seguintes dados experimentais:

Tamanho de Grão ASTM E112 ( n )	Diâmetro do grão (!$ \mu\,m !$)	!$ (Diâmetro\,do\,grão)^{0,5} (mm)^{-5} !$	Tensão de Es-coamento, !$ \sigma_{esc} !$ (MNm-2)
7	30	5,77	400
11	8	11,18	450

Considerando válida a expressão: n=−6,6457log(d)−3,298.

É CORRETO afirmar que o tamanho de grão final n , conforme ASTM E112, e o diâmetro de grão ferrítico em ( ), para que se tenha tensão de escoamento de (550 MNm^-2), são, respectivamente:

Os aços estruturais apresentam três mecanismos de endurecimento que contribuem para a resistência final do produto. A contribuição relativa de cada um se determina pela composição do aço e, igualmente importante, pelos detalhes do tratamento termomecânico a que se submete o aço. Os mais importantes mecanismos básicos de endurecimento são:

Se uma curva verdadeira (tensão verdadeira versus deformação verdadeira), obtida no ensaio de tração, é dada pela equação: !$ \sigma_V = 769,0\,e_v^{0,15} !$. O diâmetro inicial do corpo de prova de ferro nodular é de 10,0 mm.

!$ \sigma_V !$ !$ tensão\,verdadeira,MPa !$

!$ e_v\,deformação\,verdadeira !$

Considere exp(0,15) = 1,15; 0,15^0,15 = 0,75

O coeficiente de encruamento, a carga máxima e o limite de resistência do material (tensão em MPa) são, respectivamente:

O titânio é CCC (cúbico de corpo centrado) em alta temperatura. Seu raio atômico cresce 2%, quando ocorre sua transformação de CCC para HC (hexagonal compacto) durante resfriamento.
A variação porcentual de volume que ocorre na transformação é:

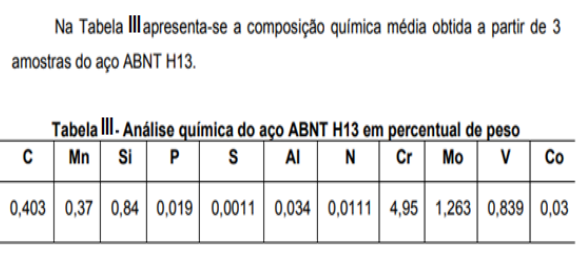

As amostras desse aço ABNT H13 foram nitretadas em banho líquido na temperatura de 570°C por 4 e 8 h. Posteriormente, mediu-se microdureza Vickers da superfície até à profundidade de 0,120 mm, conforme mostrado no Gráfico 3.



Os objetivos da nitretação do aço ABNT H13 são:

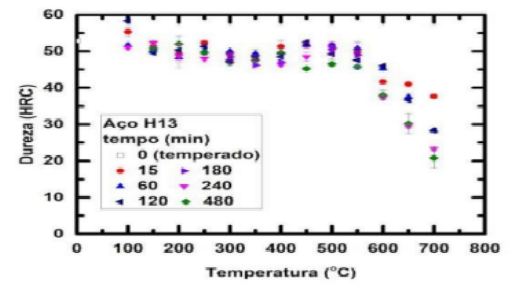

Esse aço ABNT H13 foi austenitizado em forno tipo mufla a 1050°C e, em seguida, resfriado em água. Em seguida, foi aquecido nas temperaturas de 100 a 700°C em tempos de 15, 60, 120, 180, 240 e 480 min. Posteriormente, mediu-se a dureza na escala HRC (Gráfico 1).

Justifique a classificação do aço ABNT H13 como ferramenta a partir Gráfico 1. Qual é a razão de utilizar a temperatura de 1050°C na austenitização? O que é austenitização?

Em um tratamento de nitretação gás a uma temperatura, foram colocados 8,0 mol de amônia num recipiente fechado de 5 L de capacidade. Estabeleceu-se, após algum tempo, o equilíbrio

!$ 2 NH_3(g) \leftrightarrows 3 H_2(g)+ N_2(g) !$

Sabendo que, no equilíbrio, o número de mol dos participantes !$ H_2(g);N_2 (g) !$ e !$ NH_3(g) !$ foi, respectivamente, de 6, 2 e 4 , a constante de equilíbrio nessa temperatura é:
